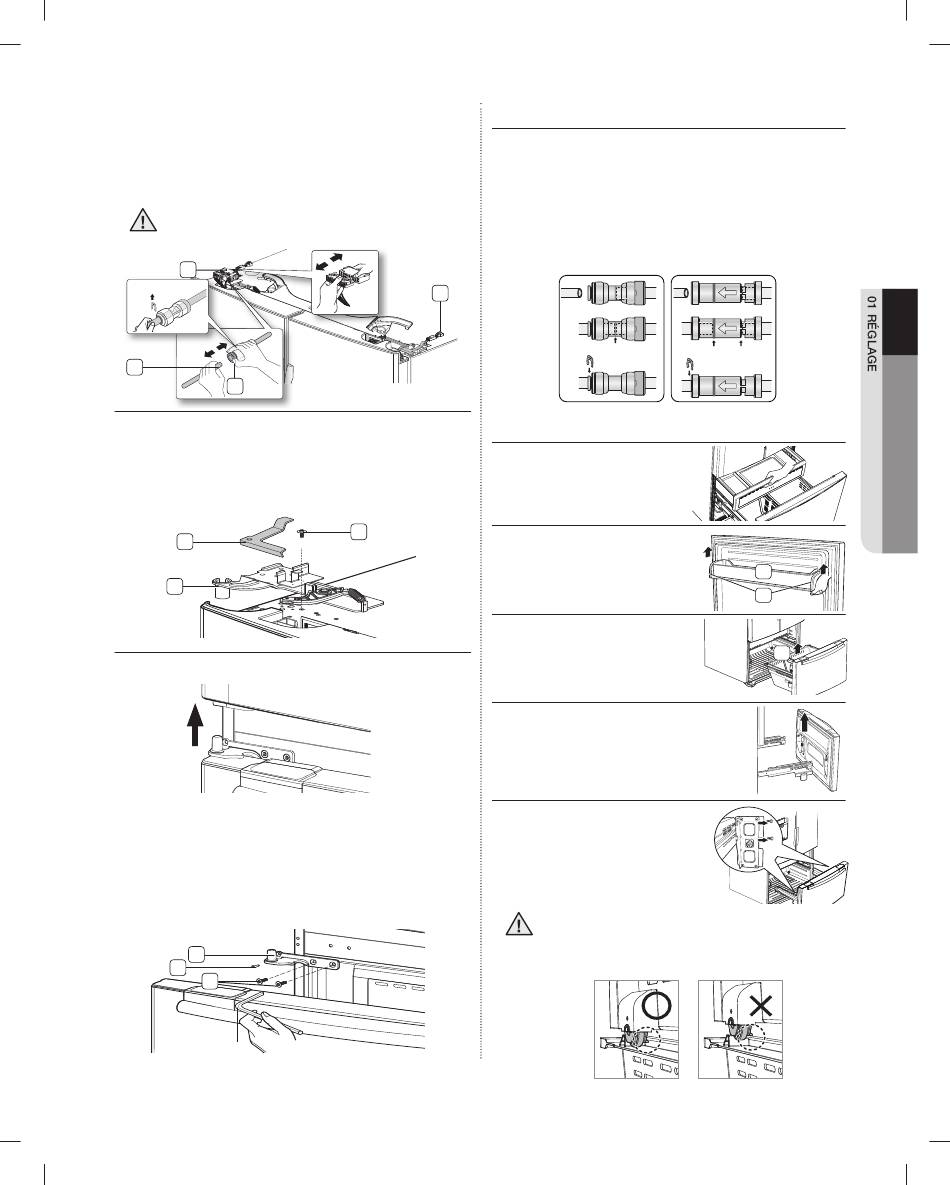

2. Débranchez un connecteur ( 3 ) sur la porte droite
et un autre connecteur ( 4 ) sur la porte gauche.
Pour retirer le coupleur du tuyau d'eau de la
charnière, faites-le tourner et tirez-le vers le haut.
Retirez le tuyau d'eau ( 5 ) tout en appuyant sur la
partie marquée ( 6 ) du coupleur du tuyau d'eau.
Si le coupleur comporte une bride rouge,
retirez-la avant d'enlever le tuyau.
ATTENTION
4
Bride rouge Bride rouge
(1/4") (1/4")
5
6
3. Retirez le levier de la charnière en tirant dessus ( 7 ).
Retirez les vis de terre ( 8 ) fi xées aux charnières
supérieures droite et gauche de la porte à l'aide
d'un tournevis cruciforme (+). Retirez les charnières
supérieures droite et gauche de la porte ( 9 ).
7
9
4. Soulevez la porte pour la retirer.
5. Retirez les vis ( 10 ) fi xées aux charnières inférieures
droite et gauche de la porte à l'aide d'un tournevis
cruciforme (+). Retirez les deux boulons à tête
hexagonale ( 11 ) fi xés aux charnières inférieures
droite et gauche de la porte à l'aide d'une clé
hexagonale (3/16"). Retirez les charnières inférieures
droite et gauche de la porte ( 12 ).
12
10
11
Clé hexagonale Clé hexagonale
DA68-02488A.indb 섹션5:07 DA68-02488A.indb 섹션5:07
REMISE EN PLACE DES PORTES DU RÉFRIGÉRATEUR
Pour remonter les portes du réfrigérateur, réassemblez les
pièces dans l'ordre inverse.
1. Le tuyau d'eau doit être inséré jusqu'au centre du coupleur
transparent (Type A) ou jusqu'aux lignes de guidage (Type B)
afi n d'éviter toute fuite d'eau au niveau du distributeur.
2. Insérez la bride dans l'emplacement prévu à cet effet et
vérifi ez qu'elle maintient fermement le tuyau.
3
DÉMONTAGE DU TIROIR DU CONGÉLATEUR
1. Retirez le tiroir supérieur en
le soulevant.
8
2. Retirez le support inclinable
( 1 ) en tirant simultanément
les deux barres de retenue
( 2 ) vers le haut.
3. Enlevez le bac inférieur ( 3 )
en le soulevant du système
de rail.
4. Retirez les quatre boulons à tête
hexagonale des côtés à l'aide
d'une clé à douille (10 mm).
5. Soulevez la porte du
congélateur des rails.
ATTENTION
Type A Type A Type B Type B
Distributeur Distributeur
Centre du coupleur transparent Centre du coupleur transparent
Les lignes de guidage Les lignes de guidage
Bride A (1/4") Bride A (1/4")
Bride A (1/4") Bride A (1/4")
(6,35 mm) (6,35 mm)
(6,35 mm) (6,35 mm)
Placer une quantité trop importante d'aliments
dans les tiroirs du congélateur est susceptible
d'empêcher la fermeture complète du congélateur
et d'entraîner l'accumulation de givre.
1
2
Slot
3
réglage _07
