Dépose des lames
Remplacez les lames si la machine heurte un obstacle ou si
une lame est déséquilibrée ou faussée. Utilisez uniquement
des lames de rechange Toro d'origine.

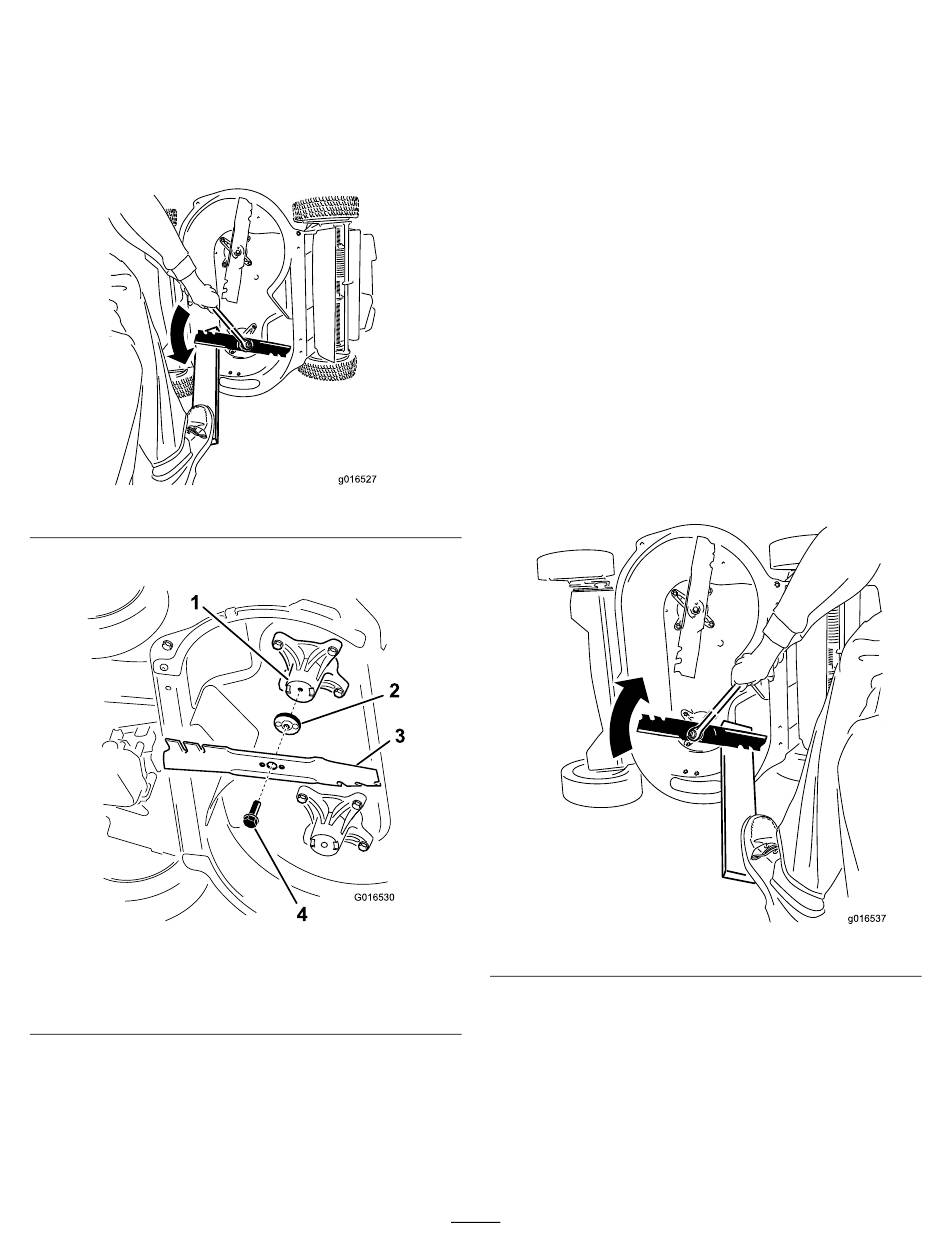

1. Servez-vous d'une cale en bois pour immobiliser
chaque lame et dévissez le boulon de lame, comme
montré à la Figure
Figure 43
2. Déposez chaque lame comme montré à la
1
Figure 44
1. Axe (2)
2. Dispositif d'entraînement
des lames (2)
3. Contrôlez l'état et l'usure des goupilles sur les dispositifs
d'entraînement des lames.
43.
Figure
2
G016530
4
3. Lame (2)
4. Boulon de lame (2)
Pose des lames
1. Montez la première lame de sorte qu'elle soit
horizontale, et reposez toutes les fixations, comme
montré à la
Remarque: Serrez le boulon à la main.
Important: Les extrémités relevées des lames
doivent être dirigées vers la machine.
Assurez-vous d'emboîter les parties en relief de
chaque dispositif d'entraînement des lames dans
les creux de la tête de l'axe correspondant, et
d'emboîter les goupilles de l'autre côté de chaque
dispositif d'entraînement dans les trous de la lame
correspondante.
2. Immobilisez chaque lame à l'aide d'une planche et
tournez le boulon de lame dans le sens horaire au
moyen d'une clé dynamométrique comme montré à la
Figure 45
Important: Un boulon vissé à 82 Nm est très
serré. Appuyez de tout votre poids sur la clé
dynamométrique afin de serrer fermement le
boulon. Il est pratiquement impossible de trop
serrer ce boulon.
44.
3
3. Tournez la lame installée d'1/4 de tour jusqu'à ce
qu'elle soit à la verticale, puis montez l'autre lame de la
même manière (voir l'opération 1).
Remarque: Les lames doivent être perpendiculaires
et former un « T » inversé, comme montré à la
46.
23
Figure 44.
; serrez chaque boulon de lame à 82 Nm.
Figure 45
g016537
Figure
