MANUEL
VIDÉOPHONIE
Poste
extérieur 1
17
13.7.2 Installation du poste extérieur 2
• Procédez de la même manière qu'à l'étape 13.6.1.
• Vérifiez que le commutateur à glissière (1) de CCTV se trouve sur « OFF ».
• Vérifiez que le commutateur à glissière (2) du poste extérieur supplémentaire se trouve sur
« ON ».
13.7.3 Installation du poste intérieur
• Procédez de la même manière qu'à l'étape 13.1.2.
• Branchez les câbles en suivant le schéma de câblage.
• Reliez les fils D1 des deux postes extérieurs au fil D1 du poste intérieur, à l'aide d'un domino.
• Reliez les fils D2 des deux postes extérieurs au fil D2 du poste intérieur, à l'aide d'un domino.
• Cliquez 1 x sur
pour afficher l'image du poste extérieur 2.

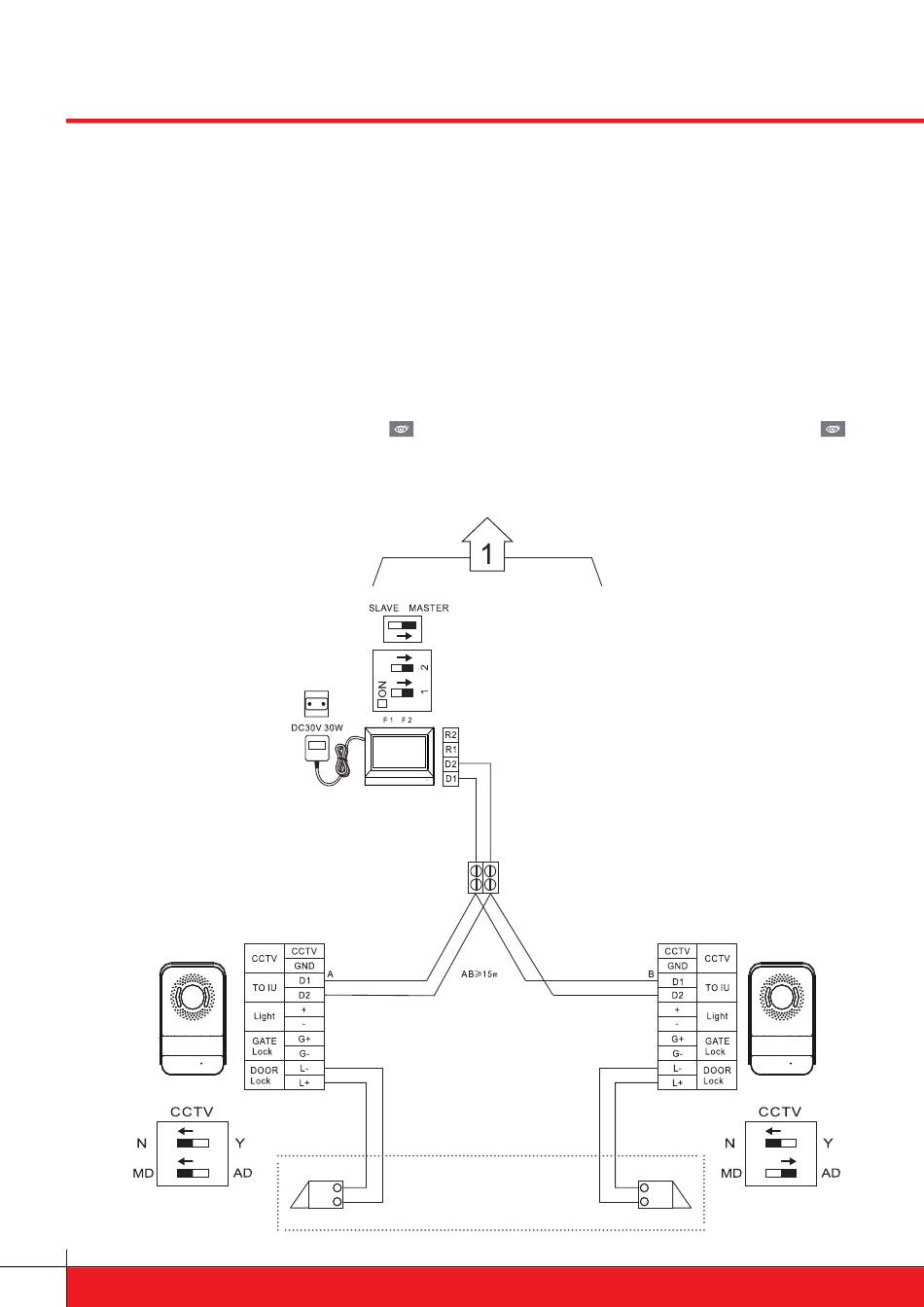

13.7.4 Schéma de câblage du poste extérieur supplémentaire
Poste intérieur
Gâche
pour afficher l'image du poste extérieur 1 ; cliquez à nouveau sur
Optionnel
Poste
extérieur 2
Gâche
