- Page 1 369220 ÉCRAN COULEUR 7" MANUEL VIDÉOPHONIE THE GLOBAL SPECIALIST IN ELECTRICAL AND DIGITAL BUILDING INFRASTRUCTURES...
- Page 2 MANUEL VIDÉOPHONIE...
-
Page 3: Table Des Matières
9.1 Installation simple (1 gâche – 1 poste extérieur – 1 poste intérieur) _____________7 9.2 Fonction intercom _____________________________________________________9 9.3 Ajout d’une gâche supplémentaire _______________________________________10 9.4 Ajout d’une caméra de sécurité _________________________________________10 9.5 Ajout d’un point d’éclairage ____________________________________________11 9.6 Ajout d’un poste extérieur supplémentaire ________________________________11 9.7 Habitation kangourou _________________________________________________12 10. Garantie ___________________________________________________________ 13 WWW.LEGRAND.BE... -
Page 4: Éléments Du Vidéophone

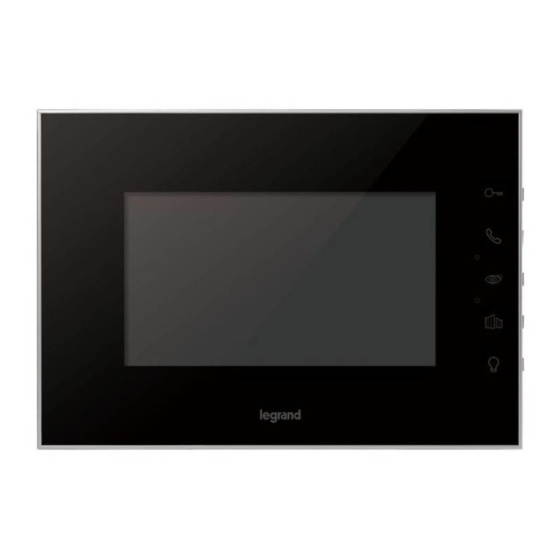

MANUEL VIDÉOPHONIE ÉLÉMENTS DU VIDÉOPHONE Éléments du poste intérieur 1. Réglage du volume de sonnerie 11. Touche portail ( connecteur G+ / G-) 2. Réglage de la luminosité d’écran 12. Touche lampe extérieure 3. Réglage du contraste de l’écran (connecteur + / -) 4. -
Page 5: Première Mise En Service
PREMIÈRE MISE EN SERVICE Nous vous remercions pour l’achat de votre Kit vidéo 7" Legrand à finition effet miroir. Parcourez les étapes suivantes pour profiter de façon optimale de votre Kit vidéo 7". • Enlevez tout l’emballage et montez le produit tel qu’indiqué dans le manuel d’installation (voir point 9) présent dans l'emballage. -
Page 6: Réglage De La Sonnerie Du Poste Intérieur
MANUEL VIDÉOPHONIE RÉGLAGE DE LA SONNERIE DU POSTE INTÉRIEUR Il est possible de régler la sonnerie du poste intérieur. Et ce, tant pour les appels venant du poste extérieur que ceux venant de la fonction intercom. Réglage de la sonnerie venant du poste extérieur •... -
Page 7: Installation Du Poste Intérieur
• Réglez l'écran du poste intérieur. Sous le poste intérieur se trouvent 3 molettes. En commençant par la gauche, la première molette règle le volume du son, la seconde règle la luminosité de l’écran, et la troisième le contraste. Ø 6 mm 100 – 240 Vac 50/60 Hz WWW.LEGRAND.BE... -
Page 8: Solution Avec Câble Dissimulé
MANUEL VIDÉOPHONIE Poste intérieur Poste extérieur Optionnel Gâche 9.1.3 Solution avec câble dissimulé Si vous désirez placer le poste intérieur dans un endroit où il n’y a pas de prise à proximité, il est possible de rallonger le câble d’alimentation et de le brancher dans une prise se trouvant dans un autre local, ou située plus loin. -
Page 9: Installation Du Poste Intérieur Supplémentaire
• Reliez les fils du portail au poste extérieur : • G+ et G- du poste extérieur à la gâche du portail. Pour le raccorder, il est nécessaire d’installer un transfo (100-240 V CA vers 12/24V CA/CC 1A) entre le poste extérieur et la gâche du portail. WWW.LEGRAND.BE... -
Page 10: Ajout D'une Caméra De Sécurité
MANUEL VIDÉOPHONIE 9.3.2 Installation du poste intérieur Voir point 9.1.2. et suivre les étapes décrites. • Cliquez sur du poste intérieur pour ouvrir le portail. Ajout d’une caméra de sécurité Il est possible, à l’aide de la caméra (réf. 369400), de surveiller votre habitation depuis un autre angle. -
Page 11: Ajout D'un Poste Extérieur Supplémentaire
• Reliez les fils D2 des deux postes extérieurs au fil D2 du poste intérieur, à l’aide d’un domino. • Cliquez 1 x sur pour afficher l’image du poste extérieur 1 ; cliquez à nouveau sur pour afficher l’image du poste extérieur 2. voir schéma en page suivante WWW.LEGRAND.BE... -
Page 12: Habitation Kangourou
MANUEL VIDÉOPHONIE Poste intérieur Poste Poste extérieur 2 extérieur 1 Optionnel Habitation kangourou Lorsque 2 familles cohabitent dans un même bâtiment, il est nécessaire que chacune d’elles puisse commander la gâche commune et le poste extérieur commun. Il faut en outre que lorsque des invités de l’une des familles se présentent, la sonnette ne retentisse pas chez l’autre famille. - Page 13 • Branchez les fils comme expliqué au point 9.2.1 ; • Positionnez les commutateurs à glissière de la même manière que pour le poste principal. Dans notre cas : ‘1 sur ON’ et ‘2 sur OFF’. voir schéma en page suivante WWW.LEGRAND.BE...
- Page 14 MANUEL VIDÉOPHONIE Optionnel Optionnel Optionnel Poste extérieur Poste extérieur 1 Optionnel...
-
Page 15: Garantie
La garantie couvre uniquement les manquements techniques. La garantie est annulée si : • vous perdez le ticket de caisse ou ne pouvez le présenter. Adressez-vous toujours au magasin où vous avez acheté le produit pour toute question ou observation. WWW.LEGRAND.BE... - Page 16 Legrand Group Belgium SA Kouterveldstraat, 9 1831 Diegem Tél. : +32 (0)2 719 17 11 Fax : +32 (0)2 719 17 00 E-mail: consumers@legrandgroup.be...
