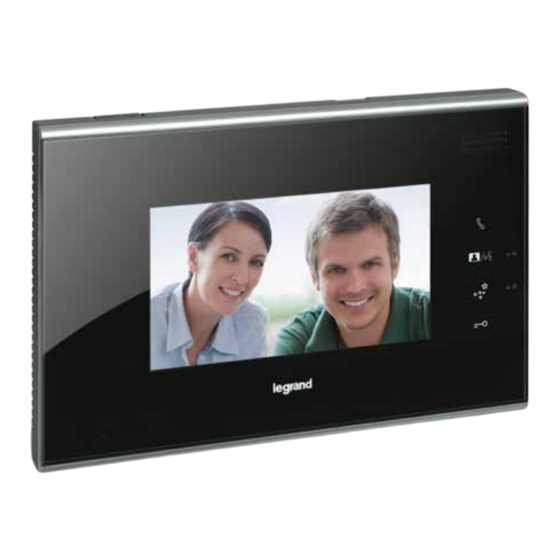

- Page 1 369200/369210 ÉCRAN COULEURS 7" MANUEL D'UTILISATION VIDÉOPHONIE SPÉCIALISTE MONDIAL DES INFRASTRUCTURES ÉLECTRIQUES ET NUMÉRIQUES DU BÂTIMENT...
- Page 2 MANUEL D'UTILISATION VIDÉOPHONE...
-
Page 3: Table Des Matières
6.1. Installation du poste extérieur __________________________________________ 5 6.2. Installation du poste intérieur ___________________________________________ 6 7. Raccordement d'un poste intérieure supplémentaire ____________________________ 7 8. Raccordement d'une serrure supplémentaire __________________________________ 7 9. Problèmes et solutions ____________________________________________________ 7 10. Garantie _________________________________________________________________ 7 11. Schéma de câblage ________________________________________________________ 8 WWW.LEGRAND.BE... -
Page 4: Parties Du Vidéophone
MANUEL D'UTILISATION VIDÉOPHONE 1. PARTIES DU VIDÉOPHONE Parties du poste intérieur 1. Haut-parleur 6. Serrure supplémentaire 2. Intercom 7. Serrure 3. Activation du poste extérieur 8. Micro 4. Activation de la lampe LED 9. Réglage du volume sonore poste extérieur 10. -
Page 5: Première Mise En Service
2. PREMIÈRE MISE EN SERVICE Legrand vous félicite pour l'achat du kit vidéophonie à écran tactile 7" ! Pour bénéficier de toutes les fonctionnalités de l'appareil, suivez les étapes indiquées ci-après • Enlevez tout l'emballage et montez le produit correctement selon les instructions du manuel d'utilisation d'installation (voir point 6) fourni dans la boîte. -
Page 6: Information Technique Et Installation
MANUEL D'UTILISATION VIDÉOPHONE INFORMATION TECHNIQUE ET INSTALLATION Pour toutes les données techniques et relatives à l'installation, voir la fiche d'installation. Avec l'utilisation d'un câble d'un diamètre de 1,5 mm² la distance max. est de 100 m. Avec un câble diamètre 1mm², la distance max. est de 75 m. Avec un câble diàmètre 0,5mm², la distance max. -
Page 7: Installation Du Poste Intérieur
A partir de la gauche, la première roulette règle le volume, la deuxième roulette règle la luminosité et la troisième règle le contrast de l'écran. 2 6 0 Ø 6 mm 100 – 240 V ac 50/60 H z WWW.LEGRAND.BE... -
Page 8: Raccordement D'un Poste Intérieure Supplémentaire
MANUEL D'UTILISATION VIDÉOPHONE RACCORDEMENT D'UN POSTE INTÉRIEUR SUPPLÉMENTAIRE (FACULTATIF) • Enlevez la plaque métallique noire pour suspendre l'appareil. Soulevez le clips situé dans la partie supérieure. Ensuite, vous pouvez faire facilement glisser la plaque. • Branchez les câbles en suivant le schéma de câblage. •... -
Page 9: Schéma De Câblage
SCHÉMA DE CÂBLAGE 100 – 240 V ac 50/60 H z • Optioneel 100 – 240 Vac Transfo WWW.LEGRAND.BE... - Page 10 REMARQUE...
