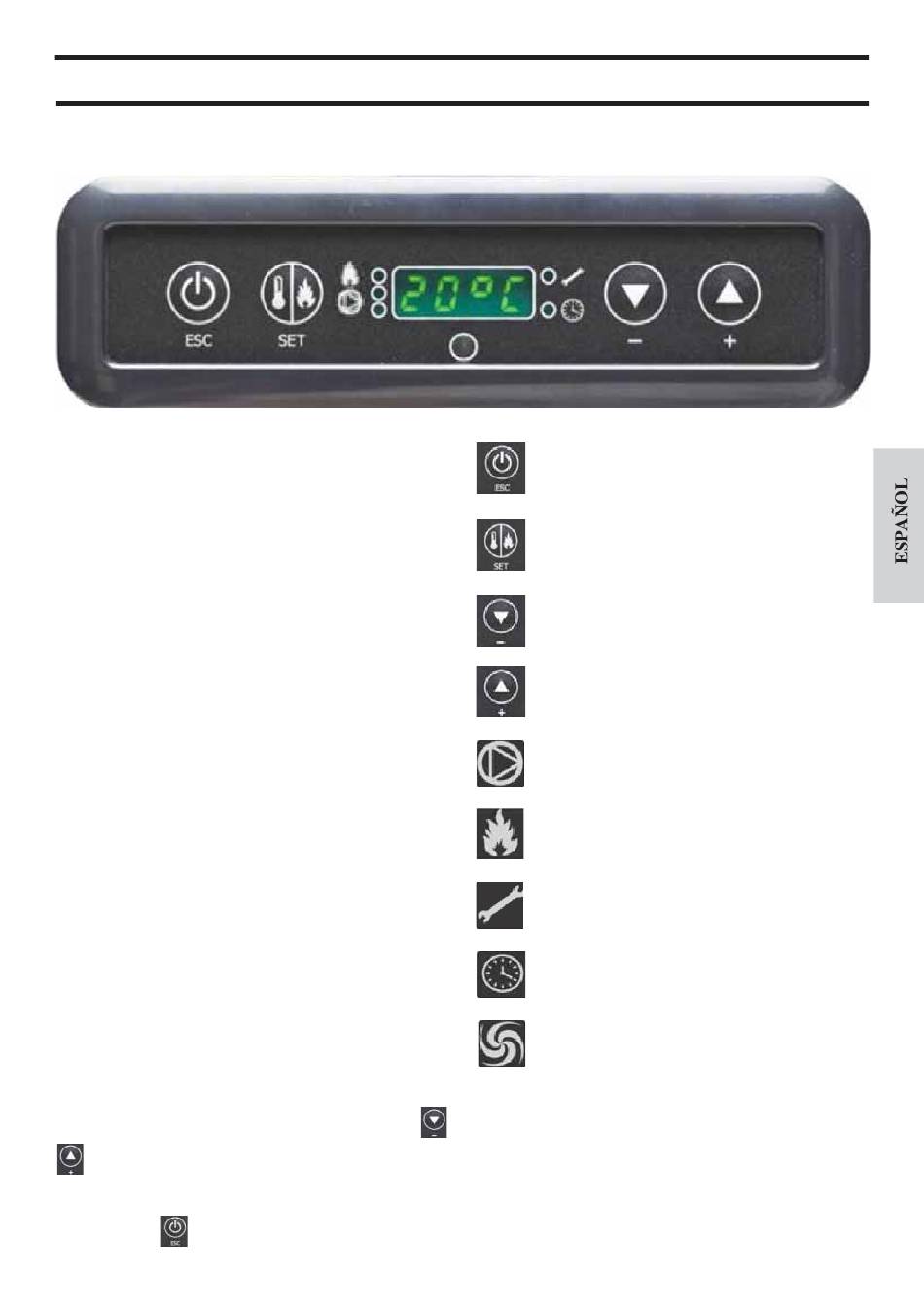

PANEL SINÓPTICO
INDICACIÓN DEL DISPLAY
OF Fase de apagado en curso; duración de unos 10
minutos, mientras la bomba gira hasta alcanzar
la temperatura de apagado confi gurada
(normalmente 40° C)
ON AC Caldera en primera fase de encendido; carga de
pellet y espera del encendido de la llama
ON AR Caldera en segunda fase de encendido; calenta
miento del cuerpo de la caldera e inicio de
combustión
Burn Caldera en fase limpieza fase encendido
ON PH Caldera en fase de calentamiento/intercambia
dor de agua
P1-P2-P3-P4-P5 Nivel de potencia modulada automáticamente
50....80°C Nivel de temperatura del agua deseado en el
envío de la instalación
Pu Realizando la limpieza automática del crisol
PROG Menú temporizador para la programación
semanal
SET Menú para la confi guración del reloj
SF Parada de llama: bloqueo del funcionamiento
por probable agotamiento de pellet
AF Encendido fallido: bloqueo del funcionamiento
por encendido no producido
CP-TS-PA Menú de control a disposición exclusivamente
del Distribuidor
H1......H9 Sistema con alarma; el número identifi ca la
causa de la alarma
Cuando la caldera está en stand-by, se visualiza en el display el
mensaje OF y la temperatura confi gurada.
LLENADO DE LA CÓCLEA
La recarga del conducto de transporte del pellet (cóclea) se hace
necesaria en caso de caldera nueva (en fase de primer encendido) o
si la caldera se queda completamente sin pellet.
Para activar dicha recarga, pulsar al mismo tiempo las teclas
y se visualiza en el display el mensaje "RI".
La función de recarga termina automáticamente después de 240" o
pulsando la tecla .
ISTRUCCIONES DE USO
- 53
Tecla de ENCENDIDO/APAGADO
también sirve para confi rmar/salir
Tecla de selección: acceso al menú de regulaciones
(pulsar durante 2" segundos)
Tecla para DISMINUCIÓN de la temperatura y des-
lizamiento hacia atrás del dato seleccionado
Tecla para AUMENTO de la temperatura y desliza-
miento hacia adelante del dato seleccionado
Indica el funcionamiento del circulador (bomba).
Indica el funcionamiento del motorreductor de carga
de pellet
Indica que se está operando dentro del menú de pará-
metros (sólo Distribuidor)
Indica temporizador activo; se ha elegido una progra-
mación horaria automática
Indica que la salida BOILER/PUFFER está activa
(opcional)
-
