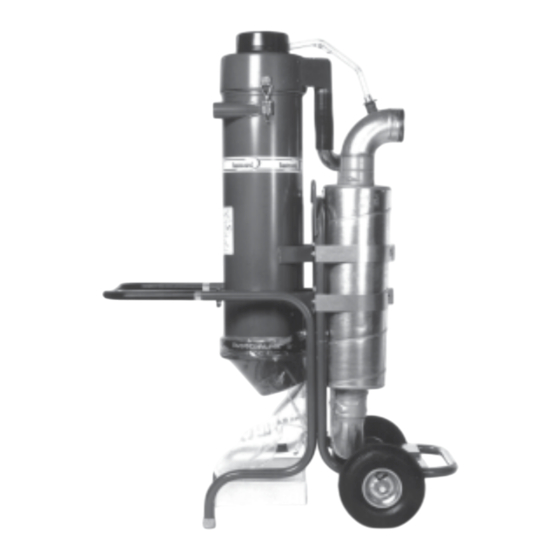

DC 3500 TR
Instruktion
User Instruction
Betriebsanleitung
Manuel d'instruction
Tillverkare/Manufactured by/Hersteller/Fabriqué par:
Såld av/Sold by/Verkauft von/Vendu par:
Dustcontrol AB
Kumla Gårdsväg 14
SE-145 63 Norsborg
Tel: + 46 8 531 940 00
Fax: + 46 8 531 703 05
Serie Nr/Serial No/Serien Nr/No de série:
DC 3500 TR - 1
Art nr 9085
