2.5 Dysfonctionnement du système d'évacuation (AF)
AF
Code d'erreur
Indications DEL Le tableau ci-après répertorie les indications DEL.

Fonctionnement

Normal
Dysfonctionnement
Génération L'erreur se produit lorsque l'interrupteur à flotteur bascule de la position d'activation sur la position de
de l'erreur désactivation alors que le compresseur est éteint.
Causes Les causes possibles sont les suivantes :
■
■
■

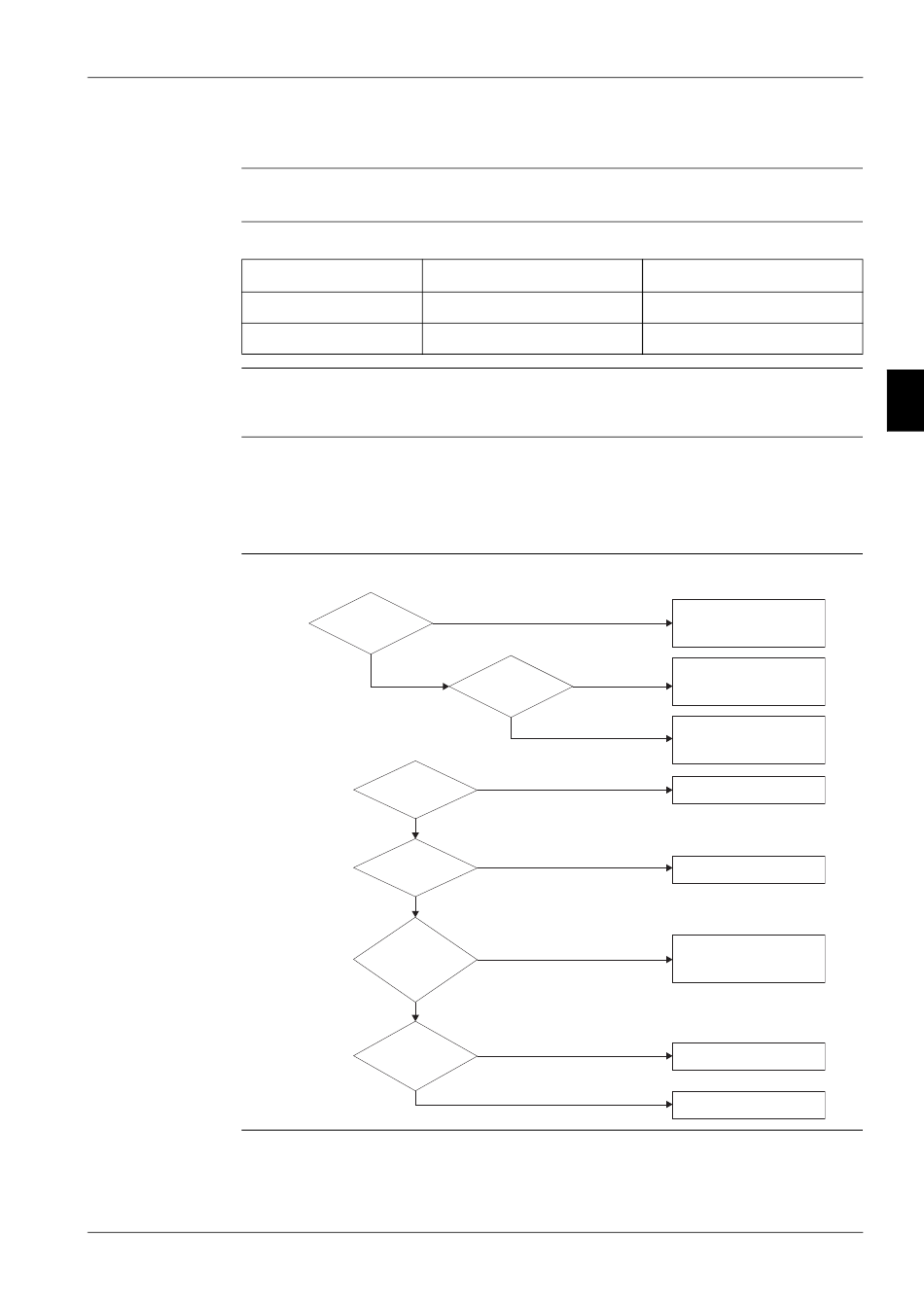

Dépannage Pour le dépannage, procéder comme suit :
Attention Toujours mettre l'appareil hors tension (interrupteur de marche/arrêt sur la position OFF) avant de
brancher ou de débrancher un connecteur. A défaut, un endommagement de composants risquerait
de se produire.
Section 3 – Résolution des problèmes
Erreur au niveau de l'installation de la tuyauterie d'évacuation
Dysfonctionnement de l'interrupteur à flotteur
Dysfonctionnement de la carte électronique de l'unité intérieure.
L'interrupteur
à flotteur
et le tuyau d'évacuation sont-ils
normaux ?
OUI
* Sur les modèles FHY et FAY, des problèmes peuvent
également survenir au niveau du kit de relevage des
condensats en option.
Le
kit de relevage
des
condensats est-il installé ?
OUI
La
pompe
d'évacuation
est-elle normale ?
OUI
La quantité
d'eau
d'évacuation en circulation
est-elle
excessive après l'arrêt
de la pompe ?
OUI
Le
débit de l'eau
d'évacuation s'inverse-t-il
lorsque l'unité ne fonctionne pas ?
OUI
Témoin HAP (vert)
c
c
NON
Le
système
NON
d'évacuation d'eau
est-il normal ?
OUI
NON
NON
NON
NON
Codes d'erreur : unités intérieures
Témoin HBP (vert)
c
c
Dysfonctionnement possible de l'interrupteur à
flotteur.
Vérifier si la hauteur d'évacuation et la
longueur de tuyauterie horizontale sont
supérieures aux spécifications.
Circuit de refoulement de l'eau d'évacuation
obstrué
Pompe d'évacuation obstruée
Interrupteur à flotteur défectueux
Remplacer la carte électronique de l'unité
intérieure.
Vérifier si la hauteur d'évacuation et la
longueur de tuyauterie horizontale sont
supérieures aux spécifications.
Vérifier le cavalier X15A.
Vérifier la pompe et le tuyau d'évacuation.
Vérifier le circuit d'évacuation de l'eau.
Vérifier si la hauteur d'évacuation et la
longueur de tuyauterie horizontale sont
supérieures aux spécifications.
Siphon du circuit d'évacuation d'eau
défectueux
Remplacer la carte électronique de l'unité
intérieure.
1
3
4
5
3–31
