Test De Mise Sous Pression Et Évacuation De L'air Du Système - Daikin R32 Split Serie Manuel D'installation

Installation de l'unité extérieure
5.
Test de mise sous pression et évacuation de l'air du système
AVERTISSEMENT
• Assurez-vous qu'il n'y ait aucune présence d'air ou d'une substance autre que le réfrigérant (R32) dans le cycle de
réfrigération.
• En cas de fuite de gaz réfrigérant, aérez la pièce aussi vite et aussi longtemps que possible.
• Le R32, de même que d'autres réfrigérants, doit toujours être récupéré et ne jamais être rejeté directement dans l'environnement.
• Utilisez des outils pour R32 ou R410A (tels que le collecteur de jauge, le tuyau de charge ou l'adaptateur de pompe à vide).
ATTENTION
Il est fortement recommandé de ne pas ouvrir/fermer les clapets d'arrêt lorsque la température extérieure est en-dessous de
−5 °F (−21 °C) car ceci pourrait provoquer une fuite de réfrigérant.
• Une fois les travaux de tuyauterie terminés, vous devez effectuer un test
de mise sous pression et évacuer l'air à l'aide d'une pompe à vide.
• Si vous utilisez un réfrigérant supplémentaire, purgez l'air des tuyaux de
réfrigérant et l'unité intérieure à l'aide d'une pompe à vide, puis rechargez
le réfrigérant supplémentaire.
• Utilisez une clé hexagonale (3/16 inch (4 mm)) pour actionner la tige du
clapet d'arrêt.
• Tous les raccords de tuyaux de réfrigérant doivent être serrés au couple
de serrage indiqué, à l'aide d'une clé dynamométrique.
1) Mettez sous pression le tuyau de liquide et le tuyau de gaz des orifices d'entretien du clapet d'arrêt du gaz à 604 psi (4,17 MPa)
(ne pas dépasser 604 psi (4,17 MPa)) pendant au moins 1 heure, 24 heures sont recommandées. Si une chute de pression est
constatée, recherchez des traces de fuite, faites les réparations nécessaires et recommencez le test de mise sous pression.
2) Connectez le tuyau de remplissage du collecteur de jauge à l'orifice d'entretien du clapet d'arrêt de gaz.
3) Ouvrez complètement la vanne basse pression (Lo) du collecteur de jauge et fermez complètement la vanne haute pression (Hi).
(La vanne haute pression nécessitera aucune autre opération.)
4) Évacuez le système à moins de 500 microns à l'aide d'une pompe à vide pendant au moins 1 heure.
5) Fermez la vanne basse pression (Lo) sur le collecteur de jauge et arrêtez la pompe à vide.
(Maintenez cette condition pendant quelques minutes pour vous assurer que l'aiguille du manovacuomètre ne balance
pas en arrière.)*
6) Retirez les embouts de clapet du clapet d'arrêt de liquide et du clapet d'arrêt de gaz.
7) Pour ouvrir la vanne d'arrêt du liquide, tournez la tige de la vanne de 90° dans le sens inverse des aiguilles d'une montre
à l'aide d'une clé hexagonale.
Fermez au bout de 5 secondes et vérifiez s'il y a des fuites de gaz.
Avec de l'eau savonneuse, vérifiez les fuites de gaz de l'évasement de l'unité intérieure et l'évasement de l'unité
extérieure et les tiges de clapet.
Une fois la vérification terminée, essuyez l'eau savonneuse
8) Débranchez les tuyaux de remplissage du port d'entretien de la vanne d'arrêt de gaz, puis ouvrez complètement les
vannes d'arrêt de liquide et de gaz.
(N'essayez pas de tourner les tiges de la vanne au delà d'où elles peuvent aller.)
9) Serrez les embouts de clapet et les embouts de l'orifice d'entretien pour les clapets d'arrêt de gaz et de liquide avec une
clé dynamométrique aux couples spécifiés.
Pour en savoir plus, reportez-vous à la section « 4. Tuyauterie de réfrigérant » à la page 8.
* 1 Si l'aiguille du manovacuomètre bascule vers l'arrière, le réfrigérant peut avoir une teneur en eau ou il peut y avoir un
raccord de tuyau lâche.
Vérifiez tous les raccords de tuyau et resserrez les écrous si nécessaire, puis répétez les étapes 3) à 5).
* 2 Vous ne devez en aucun cas utiliser des sources potentielles d'allumage pour rechercher ou détecter des fuites
de réfrigérant.
Une lampe torche halogène (ou tout autre détecteur utilisant une flamme nue) ne doit pas être utilisée.
N'utilisez pas de substances contenant du chlore et de détection de fuite électronique pour la détection de fuite de gaz.
9
1

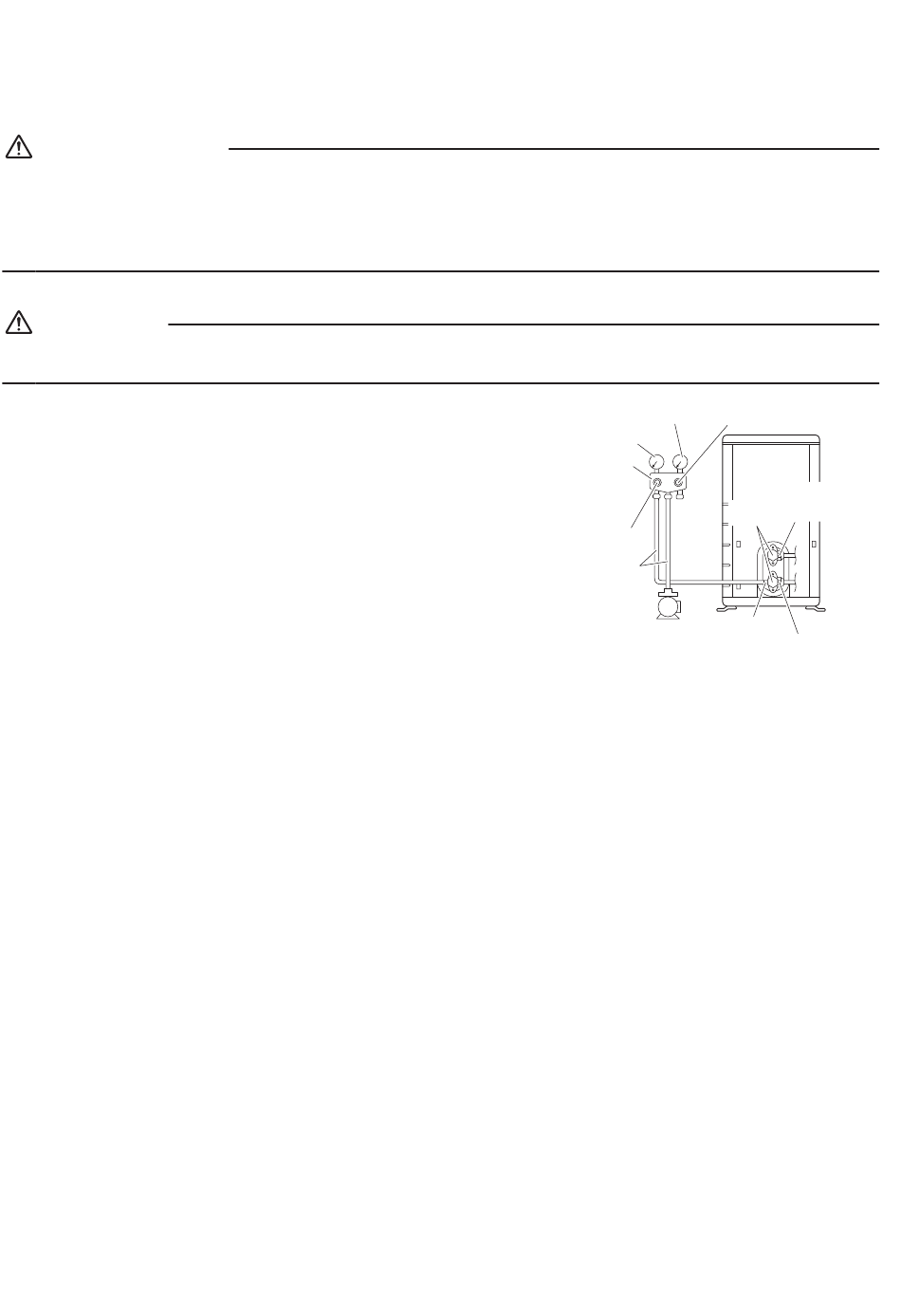

Appareil de mesure
de pression
Manovacuomètre
Collecteur
de jauge
Soupape basse
pression
Flexibles
de charge
Pompe à vide
.
*2
Soupape haute
pression
Clapet
d'arrêt
Embouts de
de liquide
clapet
Orifice d'entretien
Clapet d'arrêt de gaz
■
Français
