Exigences de l'emplacement de
l'installation
• Placez l'appareil sur une surface horizontale. Toute inclinaison dans l'appareil doit être de 3° ou moins par rapport à l'horizontale.
• Lorsqu'un mur ou un autre obstacle est dans le chemin d'admission ou d'échappement de flux d'air de l'unité extérieure, suivez
les exigences d'emplacement d'installation ci-dessous.
• Pour tous les exemples d'installation suivants, la hauteur du mur du côté de l'évacuation est de 47-1/4 inch (1200 mm) maximum.
• Prévoyez un espace aussi grand que possible autour de l'unité si l'emplacement peut le permettre, car plus la zone de
dégagement est importante plus le fonctionnement sera efficace.

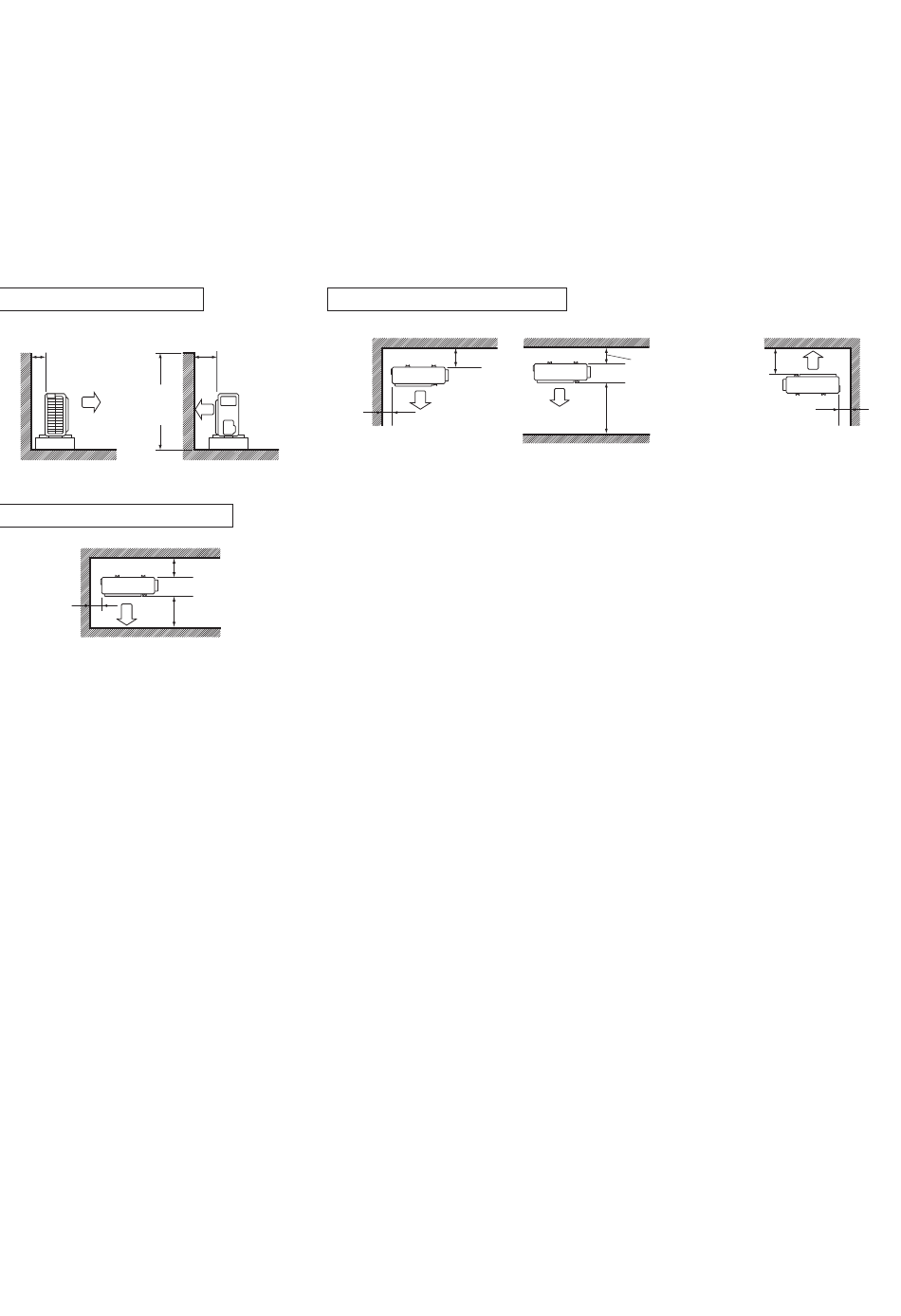

Mur faisant face à un côté
Plus de Plus de
3-15/16 (100) 13-3/4 (350)
47-1/4
(1200)
ou moins
Vue latérale
Murs faisant face à trois côtés
Plus de
1-15/16 (50)
Vue du dessus
5
Murs faisant face à deux côtés
Plus de 3-15/16 (100)
Plus de 13-3/4 (350)
unité : inch (mm)
Plus de
3-15/16
(100)
Plus de
1-15/16 (50)
Lorsqu'il est installé comme sur la figure de gauche, il est recommandé soit
de modifier son orientation du côté de la sortie de l'unité extérieure soit
d'utiliser la grille de réglage de la direction de l'air (vendue séparément).
Plus de
3-15/16 (100)
Plus de
13-3/4 (350)
Vue du dessus
Plus de
13-3/4
(350)
Plus de
1-15/16 (50)
■
