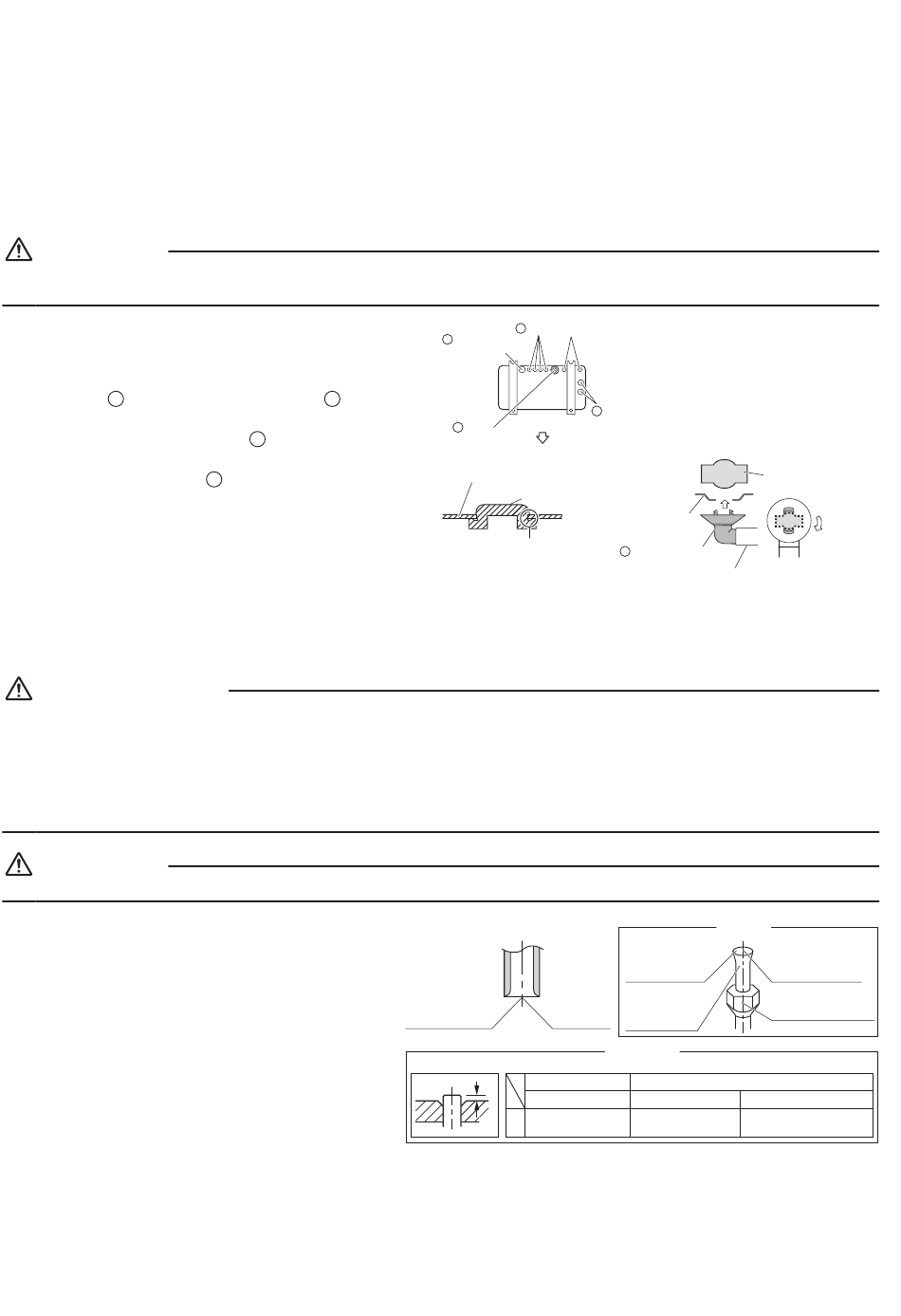

Installation de l'unité extérieure
1.
Installer l'unité extérieure
• Lors de l'installation de l'unité extérieure, reportez-vous aux sections « Précautions à prendre dans le choix d'un
emplacement » à la page 3 et « Schéma d'installation de l'unité extérieure » à la page 4.
• Si des travaux d'évacuation sont nécessaires, suivez les procédures ci-dessous.
2.
Travaux d'évacuation (Uniquement pour les modèles de pompes à chaleur)
ATTENTION
• Dans les lieux froids, n'utilisez pas de prise d'évacuation, de bouchon de vidange (1,2) et de tuyau d'évacuation avec l'unité
extérieure. (L'eau de vidange peut geler, réduisant les performances de chauffage.)
• Si l'orifice d'évacuation est recouvert par une base de
montage ou par la surface du sol, placez des pieds
supplémentaires d'au moins 1-1/4 inch (30 mm) de
hauteur sous l'unité extérieure.
1) Fixez le bouchon de vidange (1) et
C
de vidange (2).
2) Fixez la prise d'évacuation
d'évacuation et installez-la en tournant.
• Lors de la fixation
cadre inférieur, assurez-vous de connecter d'abord
le tuyau d'évacuation à la prise d'évacuation.
3.
Évasement de l'extrémité du tuyau
AVERTISSEMENT
• N'appliquez pas d'huile minérale sur l'évasement.
• Évitez que l'huile minérale ne pénètre dans le système car cela réduirait la durée de service des unités.
• N'utilisez jamais de tuyaux ayant déjà été utilisés pour des installations antérieures. N'utilisez que les pièces livrées avec cette unité.
• Ne fixez jamais de déshumidificateur à cette unité R32 afin de garantir sa durée de service.
• Le matériel de déshumidification peut se dissoudre et endommager le système.
• Un évasement incomplet peut entraîner une fuite de gaz réfrigérant.
ATTENTION
• Ne réutilisez pas les joints qui ont déjà été utilisés.
1) Coupez l'extrémité du tuyau avec un coupe-tuyau.
2) Enlevez les bavures de la surface de coupe vers
le bas afin que les limailles ne pénètrent pas dans
le tuyau.
3) Mettez l'écrou évasé sur le tuyau.
4) Évasez le tuyau.
5) Vérifiez que l'évasement a été réalisé
correctement.
7
le bouchon
D
sur la forme du trou
B
B de la prise d'évacuation sur le
C Bouchon de vidange (1)
Bouchon de
D
vidange (2)
Côté de la
sortie d'air
Prise
B
d'évacuation
Cadre inférieur
Bouchon de vidange
Coincez-y le
cadre inférieur.
Enlevez les
Coupez exactement
bavures.
à angle droit.
Placez exactement à la position indiquée ci-dessous.
Outil à évaser pour R32 ou R410A
A
À prise
0-0,020 inch
Die
A
(0-0,5 mm)
Bouchon de
D
vidange (2)
Cadre inférieur
B Prise d'évacuation
Tuyau (disponible dans le commerce,
diamètre intérieur 5/8" (16 mm))
Vérifiez
La surface
intérieure de
l'évasement doit
être sans défaut.
Lors de l'évasement,
ne pas trop serrer
et craquer.
Évasement
Outil à évaser conventionnel
À prise (type rigide) À écrou à oreilles (impérial)
0,039-0,059 inch
(1,0-1,5 mm)
Orifice d'évacuation
Tourner
pour
bloquer.
L'extrémité du tuyau
doit être évasée
uniformément dans
un cercle parfait.
Assurez-vous que l'écrou
évasé soit monté.
0,059-0,079 inch
(1,5-2,0 mm)
■
