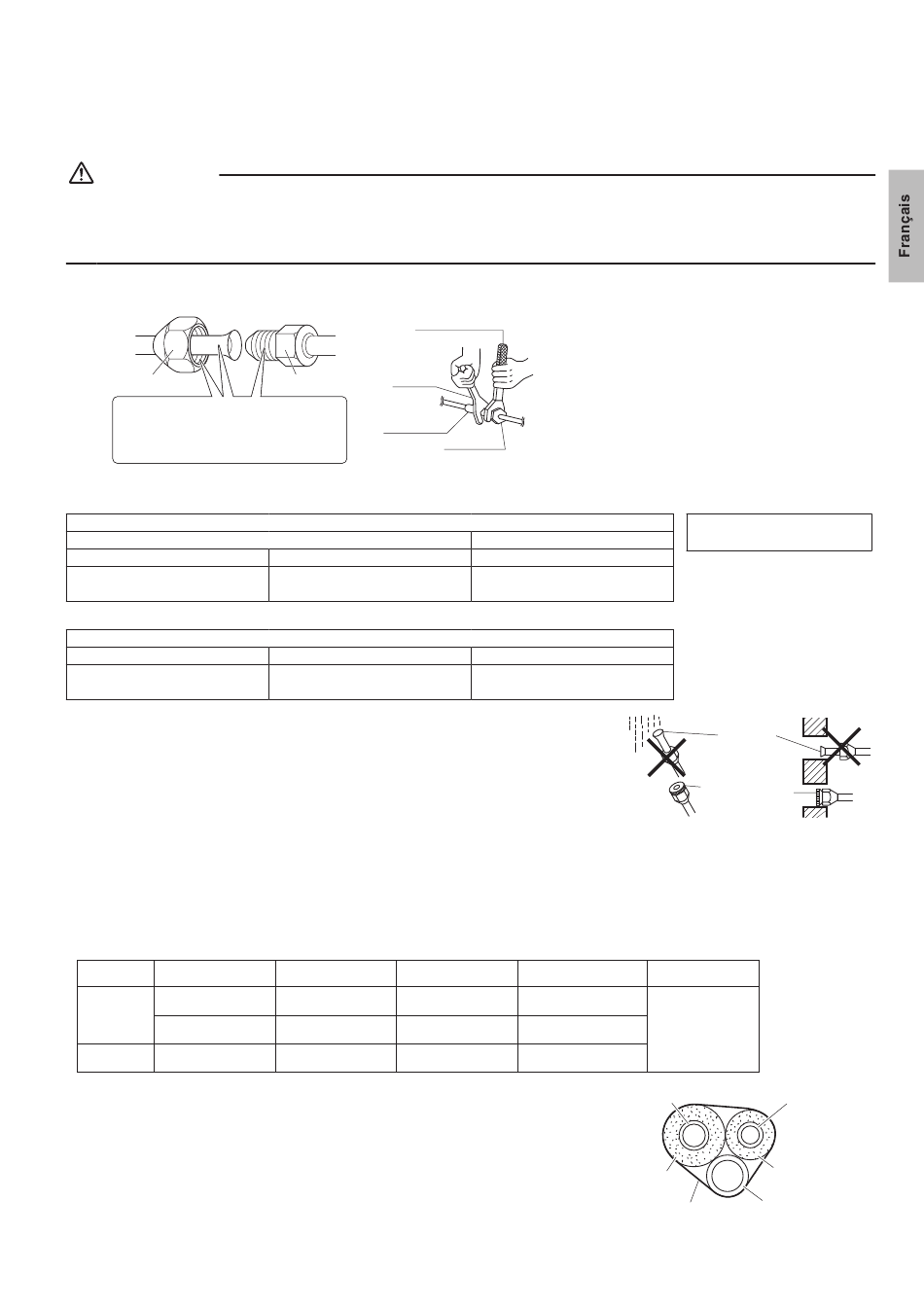

Tuyauterie De Réfrigérant - Daikin R32 Split Serie Manuel D'installation

4.
Tuyauterie de réfrigérant
ATTENTION
• Utilisez l'écrou évasé fixé à l'unité principale. (Pour éviter que l'écrou évasé ne se fissure suite à une détérioration au fil du temps.)
• Utilisez une clé dynamométrique pour serrer les écrous évasés afin d'éviter d'endommager les écrous évasés et de prévenir les
fuites de gaz.
• Un serrage excessif de l'écrou évasé peut entraîner, à long terme, une fissuration de l'écrou évasé, entraînant une fuite de gaz.
• Alignez les centres des deux évasements et serrez à la main les écrous évasés de 3 ou 4 tours, puis serrez les à fond avec
une tricoise et une clé dynamométrique.
Écrou évasé
N'appliquez pas d'huile de réfrigération, d'agent de
prévention des fuites de gaz, etc. sur la surface extérieure
de l'évasement ou des filetages (écrou évasé, raccord).
(Cela peut entraîner une fissuration de l'écrou évasé ou
des dommages aux filetages)
Couple de serrage
Connexion de tuyauterie
1/2 inch (12,7 mm)
36-1/2–44-1/2 lbf • ft
(49,5-60,3 N • m)
Embout de clapet
11/16 inch (17 mm)
10-1/2–12-5/8 lbf • ft
(14,2-17,2 N • m)
Précautions relatives à la manipulation de la tuyauterie
• Protégez l'extrémité ouverte du tuyau de la poussière et l'humidité.
• Toutes les courbures de tuyau doivent être aussi légères que possible.
Utilisez une cintreuse de tuyaux pour la courbure.
Sélection des matériaux d'isolation thermique et en cuivre
Lors de l'utilisation des tuyaux et des raccords en cuivre du commerce,
respectez les consignes suivantes :
• Matériaux d'isolation : Mousse de polyéthylène
Taux d'échange thermique : 0,041 à 0,052 W/mK (0,024 à 0,030 Btu/fth°F) (0,035 à 0,045 kcal/mh°C)
Assurez-vous d'utiliser de l'isolant conçu pour être utilisé avec les systèmes HVAC.
• Cuivre ACR uniquement.
• Veillez à isoler à la fois les tuyaux de gaz et de liquide, et à observer les dimensions d'isolation comme ci-dessous.
Taille de la tuyauterie
D.E. 1/2 inch
(12,7 mm)
Côté gaz
D.E. 5/8 inch
(15,9 mm)
D.E. 1/4 inch
Côté liquide
(6,4 mm)
• Utilisez des tuyaux d'isolation thermique séparés pour les tuyaux de gaz et de liquide
réfrigérant.
• À l'aide de ruban de finition, regroupez et enroulez ensemble la tuyauterie de l'unité
intérieure et le tuyau d'évacuation de sorte que le tuyau d'évacuation se trouve sous
l'autre tuyauterie.
■
Français
Clé dynamométrique
Raccord Tricoise
Lot de tuyaux
Écrou évasé
Côté gaz
5/8 inch (15,9 mm)
45-5/8–55-5/8 lbf • ft
(61,8-75,4 N • m)
Largeur sur plats
7/8 inch (22 mm)
16-1/4–19-7/8 lbf • ft
(22,1-26,9 N • m)
Rayon de
Épaisseur de la
courbure minimum
1-9/16 inch (40 mm) 0,031 inch (0,8 mm)
ou plus
1-15/16 inch (50 mm) 0,039 inch (1,0 mm)
ou plus
1-3/16 inch (30 mm) 0,031 inch (0,8 mm)
ou plus
Écrou évasé
Côté liquide
1/4 inch (6,4 mm)
10-1/2–12-5/8 lbf • ft
(14,2-17,2 N • m)
1 inch (26 mm)
23-1/4–28-3/8 lbf • ft
(31,5-38,5 N • m)
Taille de l'isolation
thermique
tuyauterie
D.I. 9/16-5/8 inch
(C1220T-O) (14-16 mm)
D.I. 5/8-13/16 inch
(C1220T-O) (16-20 mm)
D.I. 5/16-13/32 inch
(C1220T-O) (8-10 mm)
Capuchon d'orifice d'entretien
7-7/8–10-7/8 lbf • ft
(10,7-14,7 N • m)
Assurez-vous
de placer un
embout.
Pluie
Si aucun embout
évasé n'est
disponible, couvrez la
bouche évasée avec
du ruban adhésif
pour garder la saleté
et l'eau à l'extérieur.
Épaisseur de
l'isolation thermique
13/32 inch
(10 mm) Min.
Tuyau de gaz
Tuyau de liquide
Isolation du
Isolation du
tuyau de liquide
tuyau de gaz
Ruban de finition Tuyau d'évacuation
Paroi
