Précautions à prendre lors de l'installation
• Vérifiez la solidité et le niveau de la surface d'installation de sorte que l'unité ne
provoque pas de vibrations ou de bruit de fonctionnement après l'installation.
• Fixez l'unité en place en toute sécurité en utilisant des boulons d'assise, comme
indiqué sur la figure. (Préparez 4 séries de boulons d'assise de 5/16 inch (M8) ou
3/8 inch (M10), des écrous et des rondelles ; tous vendus séparément.)
• Le mieux est de visser les boulons d'assise jusqu'à ce que leur extrémité soit à
3/4 inch (20 mm) de la surface des fondations.

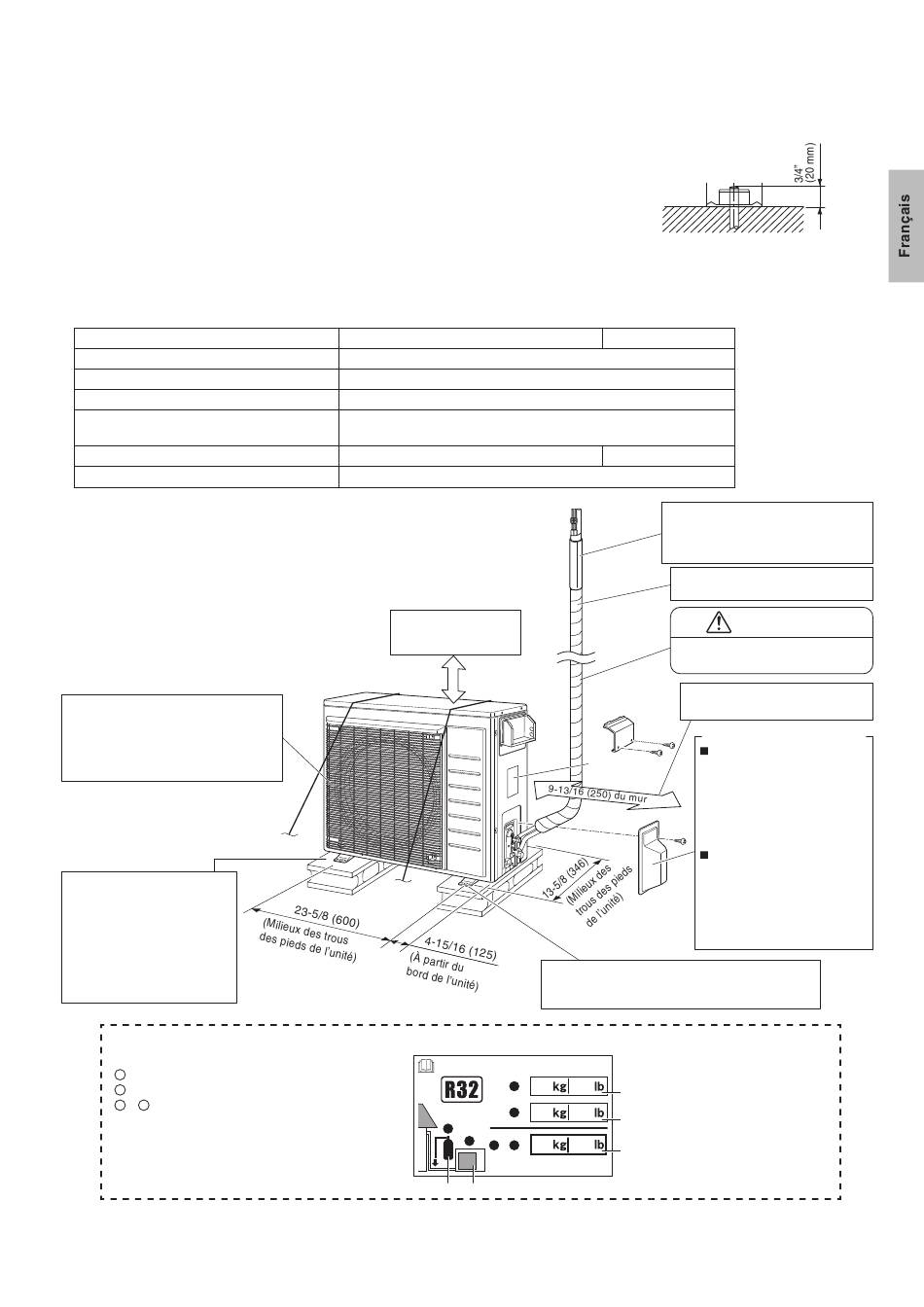

Schéma d'installation de l'unité extérieure
Longueur du tuyau maximale autorisée
Longueur du tuyau minimum autorisée
**
Hauteur du tuyau maximale autorisée
Réfrigérant supplémentaire nécessaire si le tuyau
*
de réfrigérant dépasse 49-1/4 ft (15 m) de longueur.
Tuyau de gaz
Tuyau de liquide
La tuyauterie de réfrigérant doit être réduite au minimum.
*Veillez à ajouter une quantité supplémentaire adaptée de réfrigérant.
Dans le cas contraire, les performances risqueraient d'être réduites.
**La plus petite longueur de tuyau suggérée est de 10 ft (3 m), afin d'éviter
le bruit et les vibrations de l'unité extérieure.
(Les bruits mécaniques et les vibrations peuvent survenir
selon la manière dont l'unité est installée et selon
l'environnement dans lequel elle est utilisée.)
Si le vent souffle fort de l'avant vers le côté
d'évacuation d'air et que le ventilateur risque
d'être endommagé, modifiez l'orientation du
côté d'évacuation d'air de l'unité extérieure
ou utilisez une grille de réglage de la
direction de l'air (vendue séparément).
Dans les endroits à faible
purge, placez des blocs sous
l'unité extérieure.
Ajustez la hauteur des pieds
jusqu'à ce que l'unité soit de
niveau. Dans le cas contraire,
des fuites d'eau pourraient
survenir ou de l'eau pourrait
s'accumuler.
Étiquette de charge de réfrigérant
Veuillez remplir avec de l'encre indélébile,
la charge de réfrigérant d'usine du produit,
„
1
„ la quantité de réfrigérant supplémentaire chargée sur site et
2
„ + la charge totale de réfrigérant
1 2
sur l'étiquette de charge de réfrigérant fournie avec le produit.
Apposez l'étiquette de charge de réfrigérant à côté de
l'étiquette du fabricant après l'avoir complétée.
■
Français
RXF18, RKF18, RXT15, RXT18
D.E. 1/2 inch (12,7 mm)
Laissez 11-13/16 (300)
d'espace libre entre
l'unité et le plafond.
unité : inch (mm)
RXF24, RKF24, RXT24
98-1/2 ft (30 m)
10 ft (3 m)
65-5/8 ft (20 m)
0,22 oz/ft (20 g/m)
D.E. 5/8 inch (15,9 mm)
D.E. 1/4 inch (6,4 mm)
Étiquette du
fabricant
S'il existe un risque de chute ou de renversement
de l'unité, fixez-la avec des boulons de fondation,
un câble ou par tout autre moyen.
=
1
=
2
2
1 + =
1 2
5 4
La tuyauterie de réfrigérant doit être
protégée contre tout dommage physique.
Installez un couvercle en plastique ou
équivalent.
Enroulez le tuyau d'isolation avec
le ruban de finition de bas en haut.
ATTENTION
Conservez une longueur de tuyau
entre 10 ft (3 m) et 98-1/2 ft (30 m).
Prévoyez un espace pour la
tuyauterie et l'entretien électrique.
Couvercle de clapet d'arrêt
Retrait du couvercle de
clapet d'arrêt
1) Retirez la vis située sur le
couvercle de clapet d'arrêt.
2) Faites glisser le couvercle
de clapet d'arrêt vers le
bas pour le retirer.
Installation du couvercle
de clapet d'arrêt
1) Insérer la partie supérieure
du couvercle de clapet
d'arrêt dans l'unité
extérieure.
2) Serrez la vis.
1 charge de réfrigérant d'usine
du produit : voir l'étiquette du
fabricant de l'unité
1
2 quantité de réfrigérant
supplémentaire chargée sur site
2
3 charge totale de réfrigérant
3
4 unité extérieure
5 cylindre de réfrigérant et collecteur
pour le chargement
4
