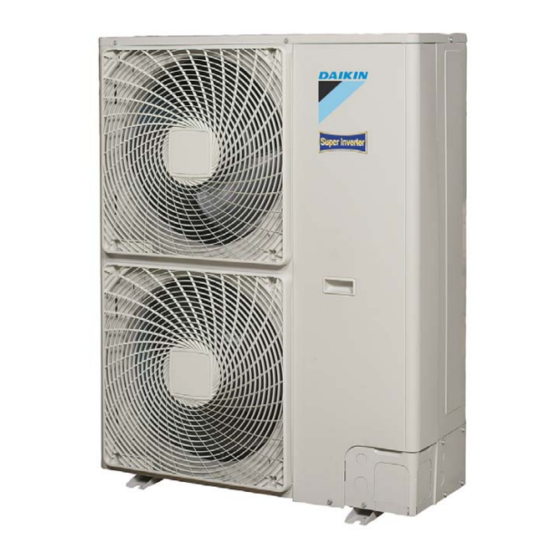

- Page 1 MANUEL D'INSTALLATION Climatiseurs de la série Split RZQ71C7V1B RZQ100C7V1B RZQ125C7V1B RZQ140C7V1B RZQ100B8W1B RZQ125B8W1B RZQ140B8W1B...
- Page 2 B 2 B 2 D 2 D 2 D 2 D 2 L 1 L 1 B 1 B 1 L 2 L 2 D 1 D 1 B 2 B 2 D 2 D 2 D 2 D 2 L 1 L 1 B 1 B 1 L 2 L 2...
- Page 3 3PW34877-4B...
-
Page 4: Table Des Matières
à la documentation en utilisant un circuit séparé. commerciale (site internet www.daikin.fr) ou contacter Une alimentation électrique insuffisante ou un circuit votre revendeur local. électrique inadapté peut conduire à des chocs électrique ou incendie. -
Page 5: Avant L'installation
AVERTISSEMENT DANGER En cas de fuite du gaz réfrigérant pendant l'installa- Ne pas installer le climatiseur dans les endroits tion, aérer la zone immédiatement. suivants: Des émanations de gaz toxiques peuvent se produire Où il existe un brouillard d'huile minérale, une si le gaz réfrigérant entre en contact avec une flamme. -
Page 6: Choix Du Lieu D'installation
Installation HOIX DU LIEU D INSTALLATION Pour l'installation des unités intérieures, se référer aux instructions d'installation de l'unité intérieure. Veillez à prendre des mesures appropriées afin d'empêcher que l'unité extérieure ne soit utilisée Les illustrations montrent le type d'unité extérieur de la classe comme abri par les petits animaux. -
Page 7: Précautions À Prendre Lors De L'installation
Méthode d'installation pour prévenir le basculement Orienter le côté sortie à un angle approprié à la direction du vent. S'il y a lieu de prévenir un basculement de l'unité, procéder à l'installation comme le mentionner l'illustration. préparer les 4 câbles comme indiqué sur les croquis Vent fort dévisser le panneau supérieur aux 4 emplacements indiqués par A et B... -
Page 8: Taille Des Tuyaux De Fluide Frigorifique Et Longueur Permise Des Tuyaux
Dans le cas d' obstacles devant l'entrée d'air seulement. AILLE DES TUYAUX DE FLUIDE FRIGORIFIQUE ET LONGUEUR PERMISE DES TUYAUX Toutes les canalisations sur site doivent être installées par un technicien agréé et doivent être conformes aux réglementations locales et nationales en vigueur. Aux personnes chargées des travaux de tuyauterie: ≥200 Assurez-vous que vous avez ouvert la vanne d'arrêt... - Page 9 Diamètre de la tuyauterie de réfrigération Longueur de tuyauterie permise et différence de hauteur Se reporter à la figure 3 pour le système jumelé, à la figure 4 pour le système triple et à la figure 5 pour le double système jumelé. Voir le tableau ci-dessous concernant les longueurs et les hauteurs.
-
Page 10: Précautions À Prendre En Ce Qui Concerne La Tuyauterie De Fluide Frigorifique
Une tuyauterie existante ou pré-installée peut être utilisée Dans le cas d'un système à fonctionnement simultané ouvert Les tuyauteries vers le haut et le bas doivent être effectuées La tuyauterie doit être conforme au critère ci-dessous. sur la ligne de tuyauterie principale. •... -
Page 11: Tuyauterie De Réfrigérant
Comme il se pourrait que les côtés soit déformés si uniquement UYAUTERIE DE RÉFRIGÉRANT une clé dynamométrique est utilisée pour dévisser ou visser les écrous évasés, toujours serrer une vanne d'arrêt avec une clé et Les tuyauteries non-fournies peuvent être installées dans quatre ensuite une clé... - Page 12 Précautions pour la connexion des évasements Après avoir fait fonctionner la vanne, veillez à refixer le couvercle de la vanne correctement. Référez-vous au tableau pour les dimensions des évasements Couple de serrage et pour les couples de serrage. (Un serrage trop fort risque de fendre l'évasement.) Tuyauterie de liquide 13,5~16,5 N•m...
-
Page 13: Evacuation
Quand vous soudez en insérant de l'azote dans la tuyauterie, Exécuter l'opération suivante s'il se peut que de l'humidité l'azote doit être à 0,02 MPa avec une vanne de réduction de reste dans le tuyau (si la pose des tuyaux est exécutée pression (=juste assez pour que l'on puisse la sentir sur la peau). - Page 14 Précaution d'entretien Tableau 2: Longueur <unité: m>, charge supplémentaire réfrigérant <unité: kg> Lorsque vous effectuez un entretien de l'unité qui Longueur dépassant "Longueur sans charge" nécessite l'ouverture du système de refroidissement, le Modèle Tuyauterie du liquide Ø 0~10 10~20 20~30 30~45 réfrigérant doit être évacué...
- Page 15 Opération de pompage Longueur dépassant RZQ100~140B "Longueur sans charge" Procédure Précaution Tuyauterie Modèle du liquide Ø Veillez à ce que les vannes — d'arrêt soient ouvertes du côté RZQ71 Général — — liquide et du côté gaz. 12,7 RZQ100~140 Général Appuyez sur le bouton Le compresseur et le Branche-...
-
Page 16: Travaux De Câblage Électrique
Fixez le câblage dans l'ordre montré ci-dessous. RAVAUX DE CÂBLAGE ÉLECTRIQUE Fixez le câble de terre à la plaque où se fixe la vanne d'arrêt pour qu'il ne glisse pas. Tout le câblage doit être réalisé par un électricien agréé. Fixez le câble de terre à... - Page 17 Respecter le schéma de câblage pour tous les travaux de REMARQUE Le disjoncteur de fuite à la terre doit être un montage électrique. disjoncteur de type haute vitesse de 30 mA (<0,1 s). Former les câbles et fixer fermement le couvercle pour que le couvercle s'intègre correctement.
-
Page 18: Test De Fonctionnement
Test de fonctionnement Au cas où les panneaux des unités intérieures ne sont pas encore installés sur les unités intérieures, veillez à couper Afin de protéger le compresseur, veillez à brancher l'alimenta- l'alimentation électrique après avoir terminé le test de tion au moins 6 heures avant le début du fonctionnement. -
Page 19: Fiche Technique Du Câblage
ICHE TECHNIQUE DU CÂBLAGE : Attache-fil : Noir : Borne : Vert : Connecteur : Brun : Connecteur du relais : Bleu : Câblage local : Orange : Rouge : Blanc : Jaune : Voir le manuel d'entretien pour le raccordement du câblage à... - Page 20 4PW40417-1A...
