Espace D'installation Et D'entretien - Daikin Rr Rq71-125B7 Manuel De Service

Description générale : unités extérieures
1.5 RR71, RR100, RR125, RQ71, RQ100 et RQ125 :
1 1

Espace d'installation et d'entretien

Non empilé
3
4
5
1–10

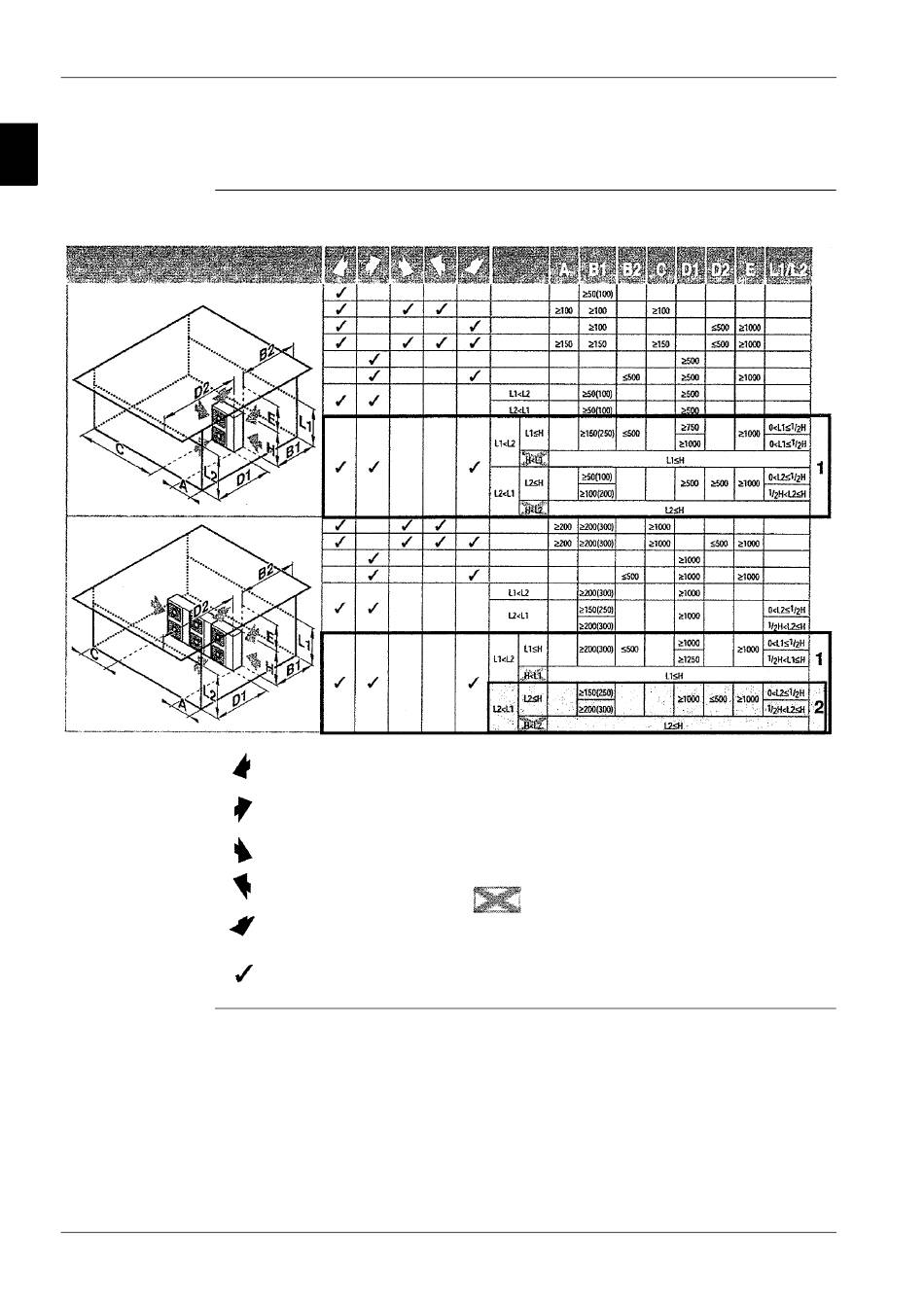

Les schémas et le tableau ci-après illustrent l'espace d'installation et d'entretien requis (mm).
Les valeurs entre parenthèses correspondent aux classes 100 et 125.
Obstacle côté aspiration
Obstacle côté refoulement
Obstacle sur le côté gauche
Obstacle sur le côté droit
Obstacle sur le dessus
Présence d'un obstacle
1
Le cas échéant, fermer la partie
inférieure du châssis d'installation
de façon à éviter une déviation de
l'air refoulé.
2 Le cas échéant, seules 2 unités
peuvent être installées.
Ce cas de figure n'est pas autorisé.
Section 1 – Description générale du système
ESIF05–01
