Schémas fonctionnels
1 1
Système twin
3
4
5
Diamètres de
raccords de
tuyauterie
1–26

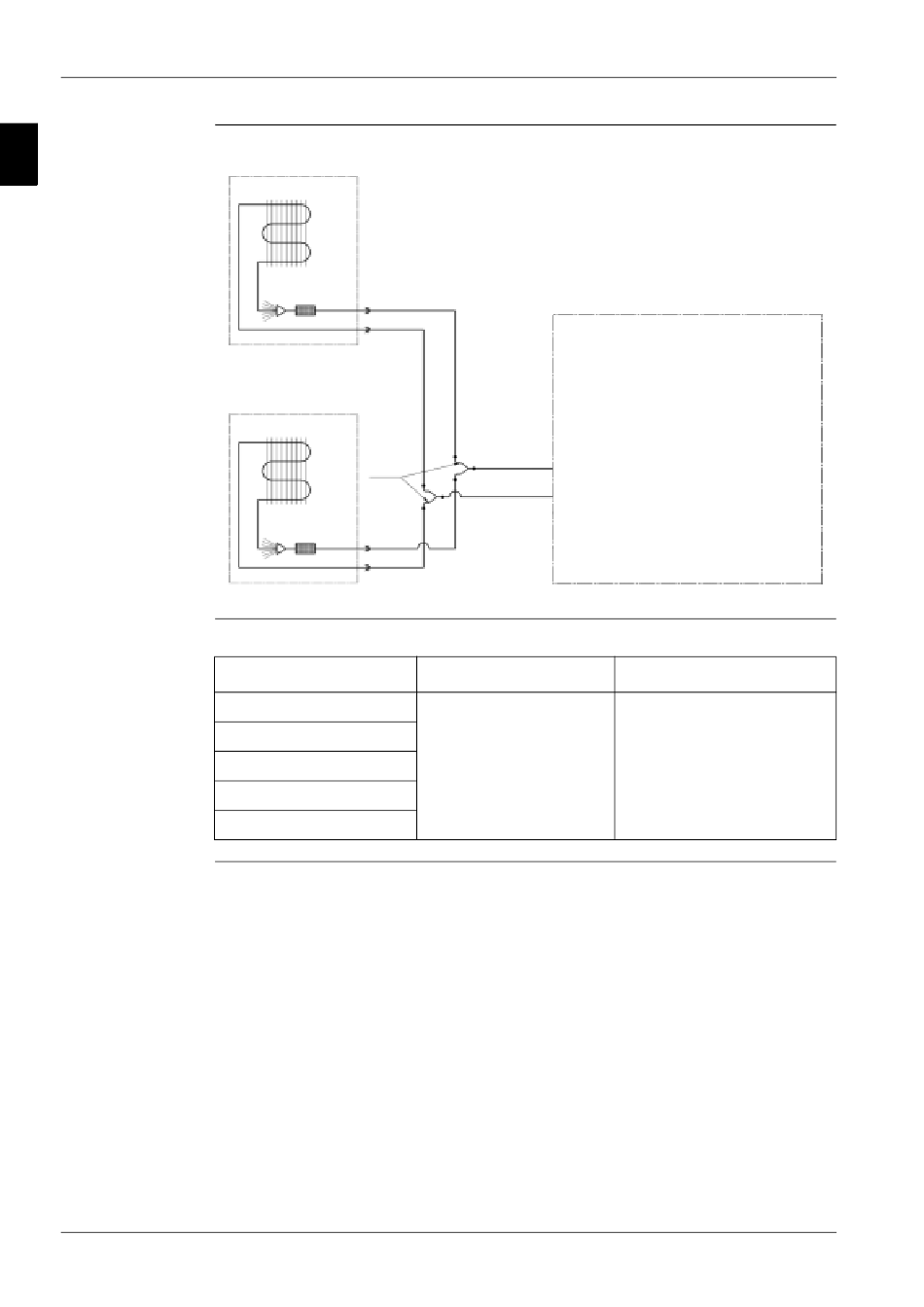

Le schéma fonctionnel du circuit de réfrigération est illustré ci-après.
6
7
Liquide
Gaz
Embran-
chement
6
7
Liquide
Gaz
Le tableau ci-après répertorie les diamètres (D.E.) des raccords des tuyaux de réfrigérant.
Modèle
RQ71B7V3B
RQ71B7W1B
RQ100B7V3B
RQ100B7W1B
RQ125B7W1B
Liquide
Gaz
∅ Tuyau de gaz (dudgeon)
15,9 mm
Section 1 – Description générale du système
ESIF05–01
Unité extérieure :
RQ71B7V3B,
RQ71B7W1B,
RQ100B7V3B,
RQ100B7W1B,
ou
RQ125B7W1B.
∅ Tuyau de liquide (dudgeon)
9,5 mm
