Schémas fonctionnels
1 1
Système twin
3
4
5
Diamètres de
raccords de
tuyauterie
Note
1–22

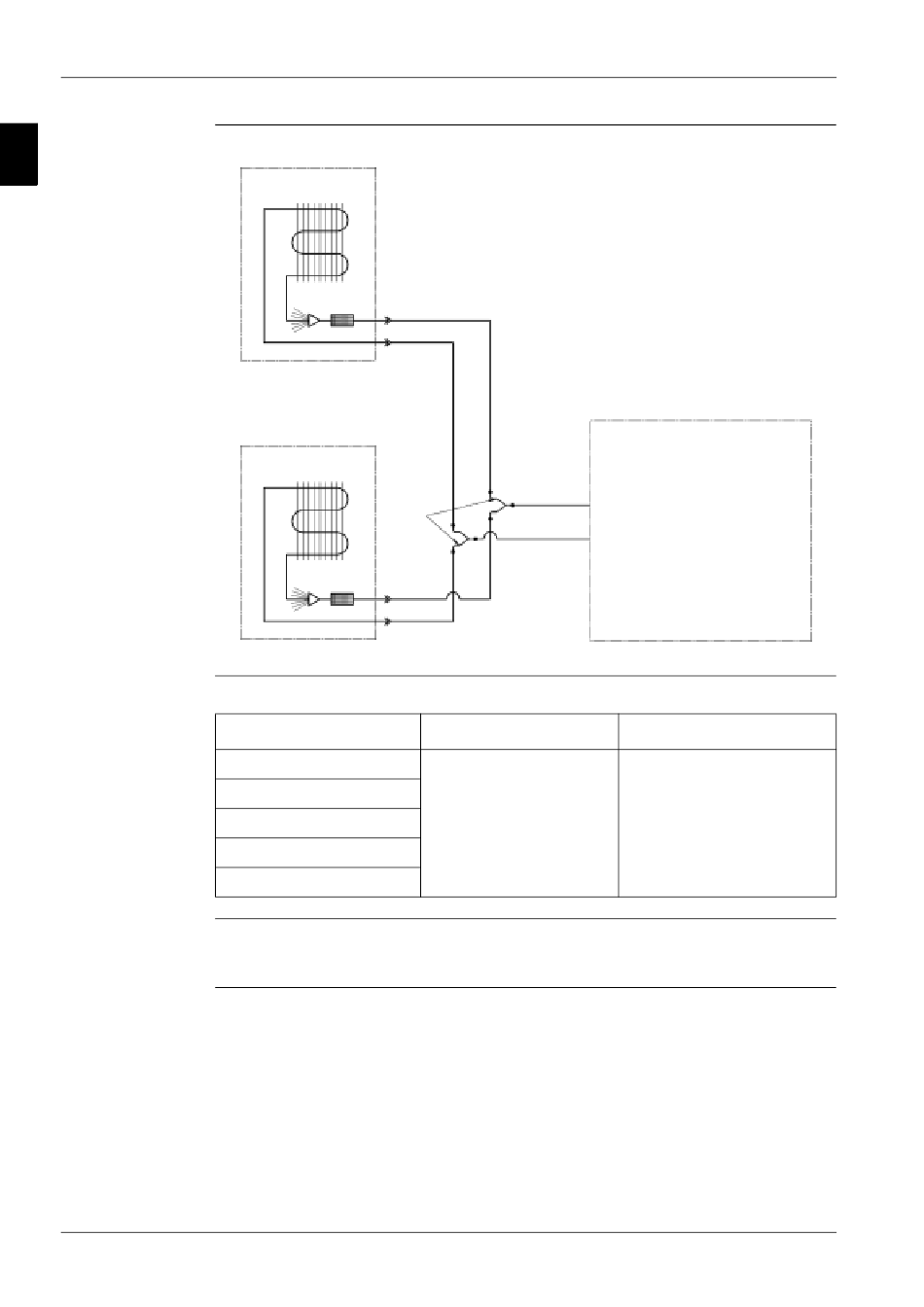

Le schéma fonctionnel du circuit de réfrigération est illustré ci-après.
6
7
Embran-
chement
6
7
Le tableau ci-après répertorie les diamètres (D.E.) des raccords des tuyaux de réfrigérant.
Modèle
RR71B7V3B
RR71B7W1B
RR100B7V3B
RR100B7W1B
RR125B7W1B
Les tuyaux entre l'embranchement et les unités intérieures doivent être de taille identique à celle des
raccordements intérieurs.
Liquide
Gaz
Liquide
Gaz
Liquide
Gaz
∅ Tuyau de gaz (dudgeon)
15,9 mm
Section 1 – Description générale du système
ESIF05–01
Unité extérieure :
RR71B7V3B,
RR71B7W1B,
RR100B7V3B,
RR100B7W1B,
RR125B7W1B
∅ Tuyau de liquide (dudgeon)
9,5 mm
