Boîtier électrique
4.2 RR/RQ71~100B7V3B
1 1
Boîtier électrique
3
4
5
Composants
1–32

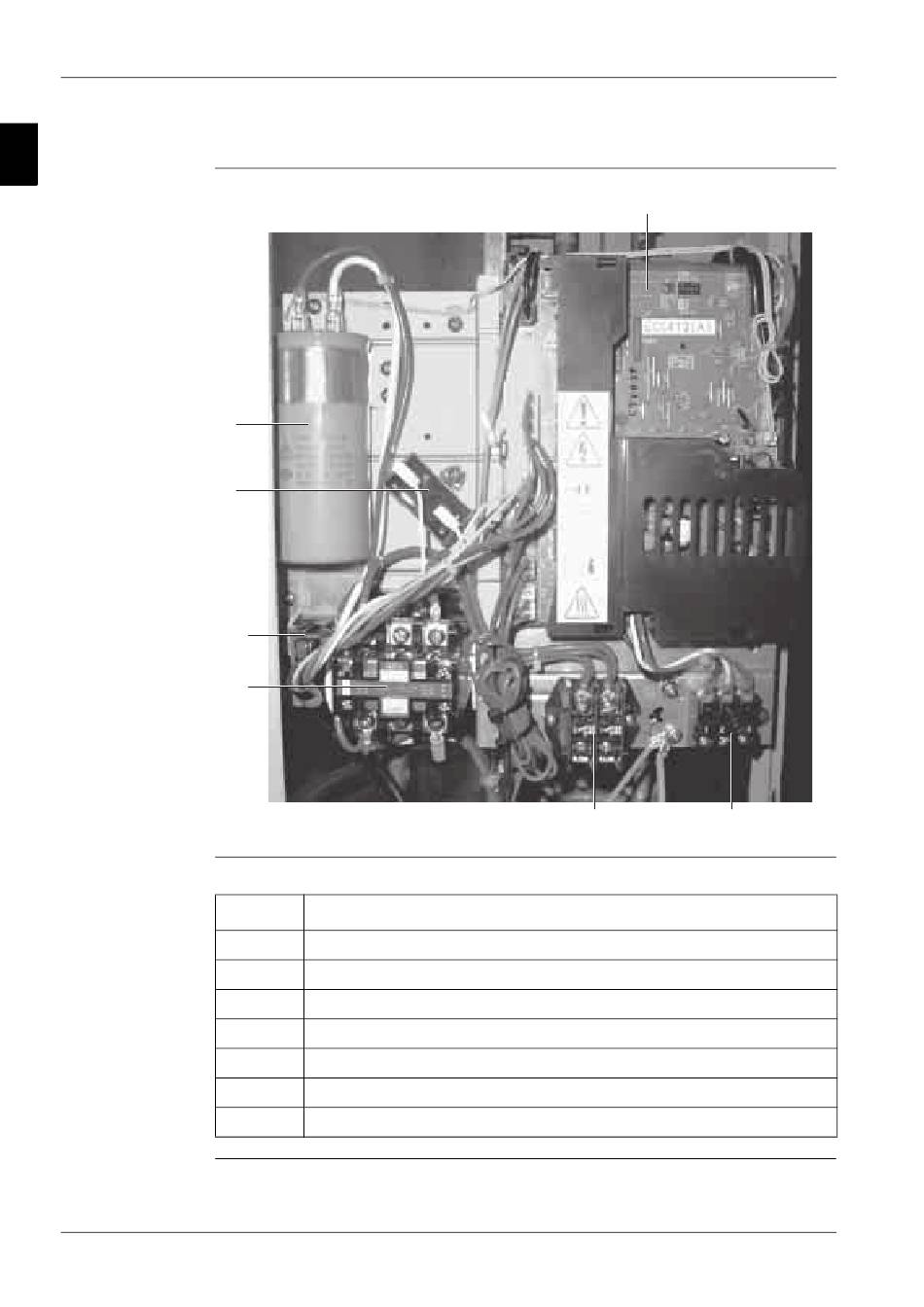

L'illustration ci-après représente le boîtier électrique.
C3
C1
CT
K1M
Le tableau ci-après répertorie les composants du boîtier électrique.
Symbole Composant
PCB Carte électronique
C1 Condensateur du moteur de ventilateur (M1F)
C3 Condensateur de compresseur (M1C)
CT Transformateur de courant
K1M Compresseur de contacteur magnétique
X1M Alimentation électrique de tablette à bornes
X2M Câblage d'interconnexion de tablette à bornes
Carte électronique
X1M X2M
