Rq71-100B7V3B - Daikin Rr Rq71-125B7 Manuel De Service

ESIF05–01
5.5

RQ71-100B7V3B

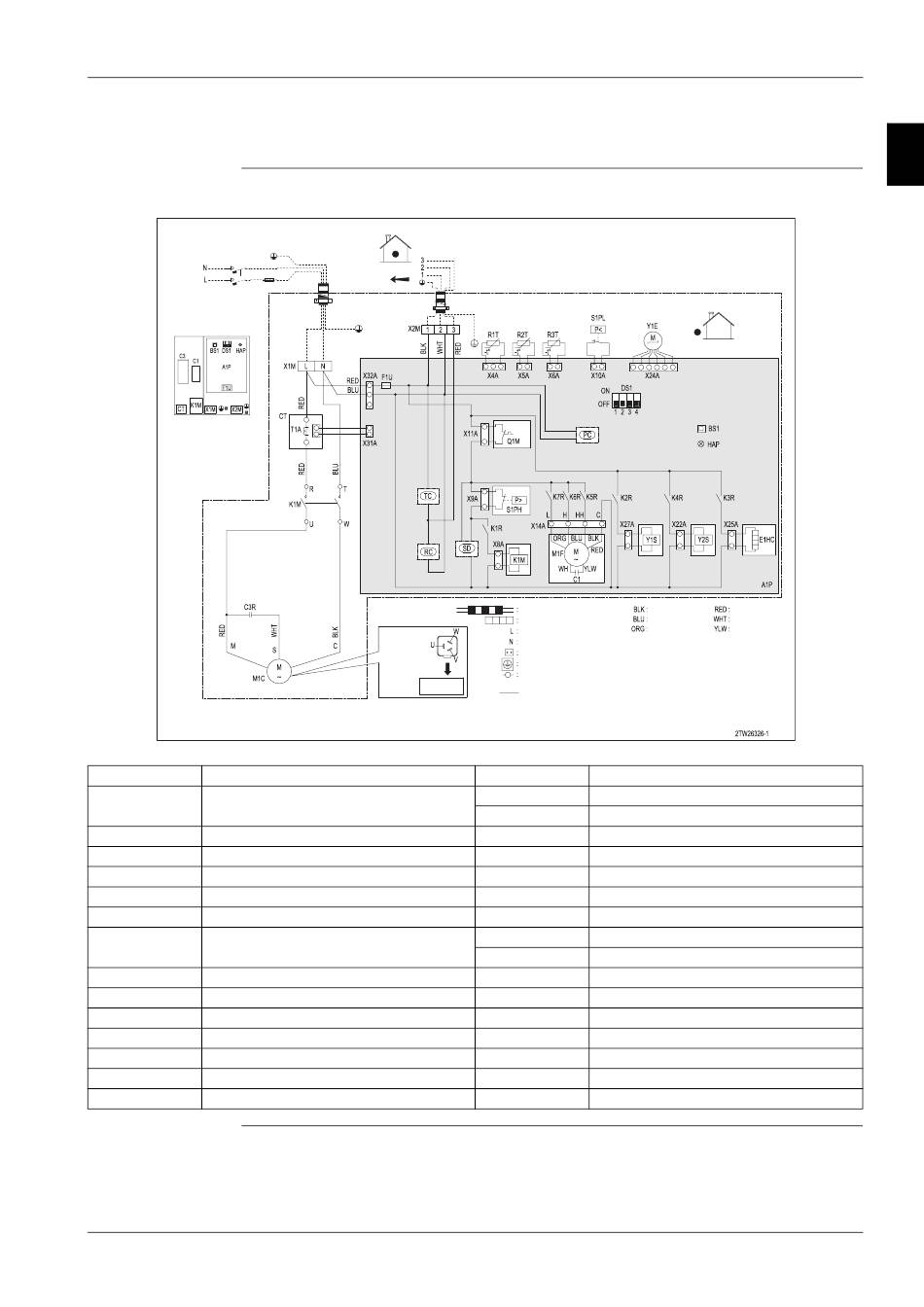

Schéma de câblage Le schéma de câblage de l'unité est illustré ci-après.
ALIMENTATION ELECTRIQUE
1~50 Hz
230 V
BOITIER ELECTRIQUE
(EXTERIEUR)
A1P Carte électronique
BS1 Bouton-poussoir
(dégivrage forcé - évacuation par pompage)
C1 Condensateur (M1F)
C3 Condensateur (M1C)
DS1 Interrupteur DIP
E1HC Résistance de carter
F1U Fusible (T6,3/250 V)
HAP Diode électroluminescente
(témoin de service vert)
K1M Contacteur magnétique (M1C)
K1R Relais magnétique (K1M)
K2R Relais magnétique (Y1S)
K3R Relais magnétique (E1HC)
K4R Relais magnétique (Y2S)
K5R, K6R, K7R Relais magnétique (M1F)
M1C Moteur du compresseur
Section 1 – Description générale du système
intérieur
CABLAGE SUR SITE
BORNE
SOUS TENSION
EMPLACEMENT
NEUTRE
DE LA BORNE
CONNECTEUR
DU COMPRESSEUR
TERRE DE PROTECTION (VIS)
BORNE
ENTREE DE
REMARQUE :
CABLE
VERIFIER LA METHODE DE REGLAGE DE L'INTERRUPTEUR DIP (DS1)
DANS LE MANUEL D'ENTRETIEN. TOUS LES SELECTEURS SONT REGLES EN USINE
SUR LA POSITION D'ARRET.
M1F
PC
Q1M
R1T
R2T
R3T
RC
S1PH
S1PL
SD
T1A
TC
X1M, X2M
Y1E
Y1S
Y2S
CT
Schémas de câblage : unités extérieures
CLASSE 71-100
extérieur
NOIR ROUGE
BLEU BLANC
ORANGE JAUNE
Moteur du ventilateur
Circuit d'alimentation
Commutateur thermique (M1F)
Thermistance (air)
Thermistance (bobine)
Thermistance (tuyau de refoulement)
Circuit du récepteur de signaux
Pressostat (haute pression)
Pressostat (basse pression)
Entrée des dispositifs de sécurité
Transformateur de courant
Circuit de transmission des signaux
Tablette à bornes
Détendeur (électronique)
Vanne à 4 voies
Electrovanne
Transformateur de courant
1
3
4
5
1–39
