Vetus LGS Instructions D'installation page 3

- de huiddoorvoer mag zich boven of maximaal 7,5 cm onder de
waterlijn bevinden.
Pas een gewapende waterslang, of een uitlaatslang toe om de uit-
laatgas/koelwaterscheider op de huiddoorvoer aan te sluiten.
LGS 40, 45, 50 : 38 mm (11/2")
LGS 60, 75 : 50 mm (2")
LGS 90 : 75 mm (3")
2.5 Zender voor temperatuuralarm
Een zender voor een temperatuuralarm kan in de uitlaatslang van de
motor worden gemonteerd.
3 Onderhoud
Controleer regelmatig alle slangverbindingen op gas- en waterdicht-
heid.
Tap alvorens het schip in de winterberging ingaat de uitlaat gas/koel-
waterscheider af door de buitenboordafsluiter in de afvoerleiding te
openen.

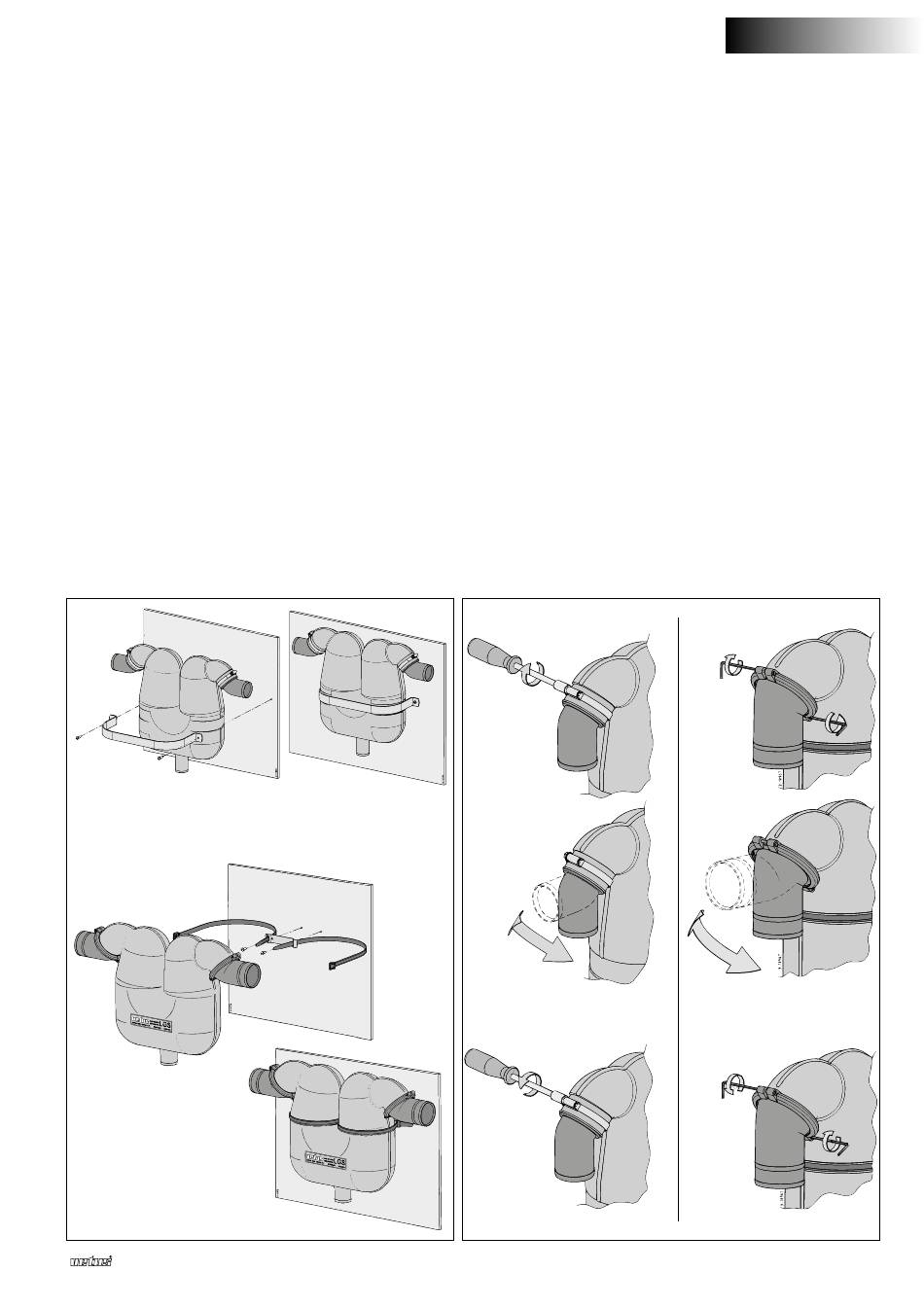

1
LGS40 LGS45
LGS60
LGS75
Exhaust gas / cooling water separator LGS
LGS50 LGS90
4 Installatie voorbeeld
Afgebeeld is een uitlaatsysteem met een uitlaatdemper,type LP, de
uitlaatgas/koelwaterscheider, type LGS, een uitlaatspiegeldoorvoer
en een koelwaterafvoer.
De inloop van achteropkomend water wordt vrijwel volledig voorko-
men door het extra hoogteverschil tussen de waterlijn en de uitlaat-
gas/koelwaterscheider.
Na het stoppen van de motor zal het water dat zich nog in de uitlaat-
slang bevindt (tussen hoogste punt uitlaatsysteem en uitlaatdem-
per) teruglopen naar de uitlaatdemper.
Om de hoeveelheid teruglopend water naar de uitlaatdemper zoveel
mogelijk te beperken dient de uitlaatgas/koelwaterscheider, indien
mogelijk, zo dicht mogelijk bij de uitlaatdemper te worden opge-
steld.
Het water in de uitlaatgas/koelwaterscheider zal, tot hetzelfde ni-
veau als de waterlijn bereikt is, via de huiddoorvoer weglopen.
2
LGS40
LGS45
LGS50
5 - 6 Nm
(0,5 - 0,6 kgm)
NEDERLANDS
LGS60
LGS75
LGS90
0.4 Nm
(40 gm)
3
030411.02
