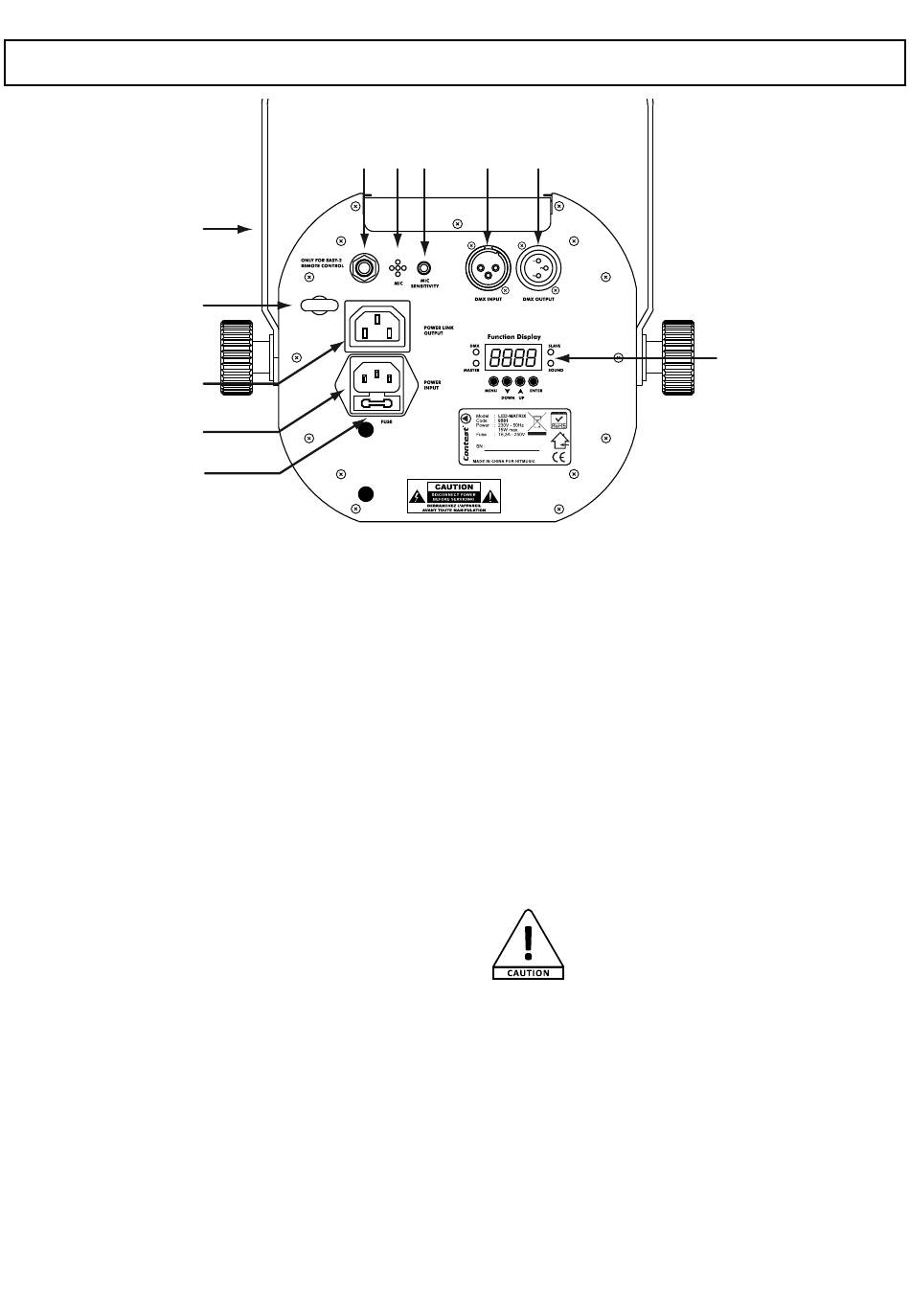

4 - Description du panneau arrière
10
11
1 - Tableau de bord
C'est à ce niveau que vous effectuez les réglages du
comportement de l'appareil.
Les quatre LED qui entourent l'afficheur donnent des
indications sur l'état de l'appareil :
- LED DMX : S'allume lorsque le LED-MATRIX est en
mode DMX.
- LED MASTER : S'allume lorsque le LED-est déclaré
maître.
- LED SLAVE : S'allume lorsque le LED-MATRIX est en
mode esclave.
- LED SOUND : S'allume lorsque le mode musical est
activé.
Les fonctions du menu sont décrites au paragraphe 5.
2 - Sortie DMX
Permet de récupérer le signal DMX pour l'envoyer vers
un autre appareil.
3 - Entrée DMX
Permet de récupérer le signal DMX en provenance
d'une console ou d'un appareil maître.
4 - Réglage de la sensibilité du micro
Permet d'ajuster le niveau au delà duquel le micro
réagit aux impulsions sonores.
5 - Microphone
Permet la synchronisation musicale.
6 - Entrée télécommande
Permet de relier la télécommande EASY-2. Seule cette
télécommande est compatible avec le LED-MATRIX. Ne
reliez pas d'autres types de télécommande sous peine
de détériorer l'électronique interne.
Reportez vous au paragraphe 6.2 pour plus de
détails concernant les fonctions accessibles via cette
télécommande.
LED-MATRIX - Effet d'animation DMX à matrice de 144 LED
7
8
9
6
5
4
3
7 - Lyre d'accrochage
Permet d'accrocher le LED-MATRIX à un support
en hauteur comme de la structure métallique par
exemple.
8 - Anneau de double accrochage
Cet anneau permet de pratiquer un double accrochage
du projecteur à l'aide d'une élingue de sécurité. Ce
dispositif est obligatoire en cas d'utilisation dans des
lieux publics. L'élingue de sécurité et le support auquel
elle est accrochée doivent supporter 10 fois le poids de
l'appareil, soit 40 Kg pour le LED-MATRIX.
9 - Sortie alimentation
Permet de récupérer l'alimentation secteur pour
alimenter en cascade d'autres appareils.
Attention ! Cette fiche de sortie est limitée à 600W,
10 - Entrée alimentation
Permet de mettre le LED-MATRIX sous tension, reliez ici
le câble d'alimentation fourni.
11 - Fusible
Ce fusible protège le LED-MATRIX et la sortie
alimentation contre les surintensités. Si vous êtes
amené à changer ce fusible, remplacez le par un fusible
de 6,3A ; 5 x 20 mm. N'augmentez jamais la valeur
du fusible car le câblage interne du LED-MATRIX n'est
pas dimensionné pour supporter des charges plus
importantes.
2
tenez en compte lorsque vous reliez
l'alimentation d'autres appareils à cette
sortie. Si vous dépassez cette puissance
vous risquez d'endommager votre LED-
MATRIX.
