SCN-320 - Scanner EFR 150

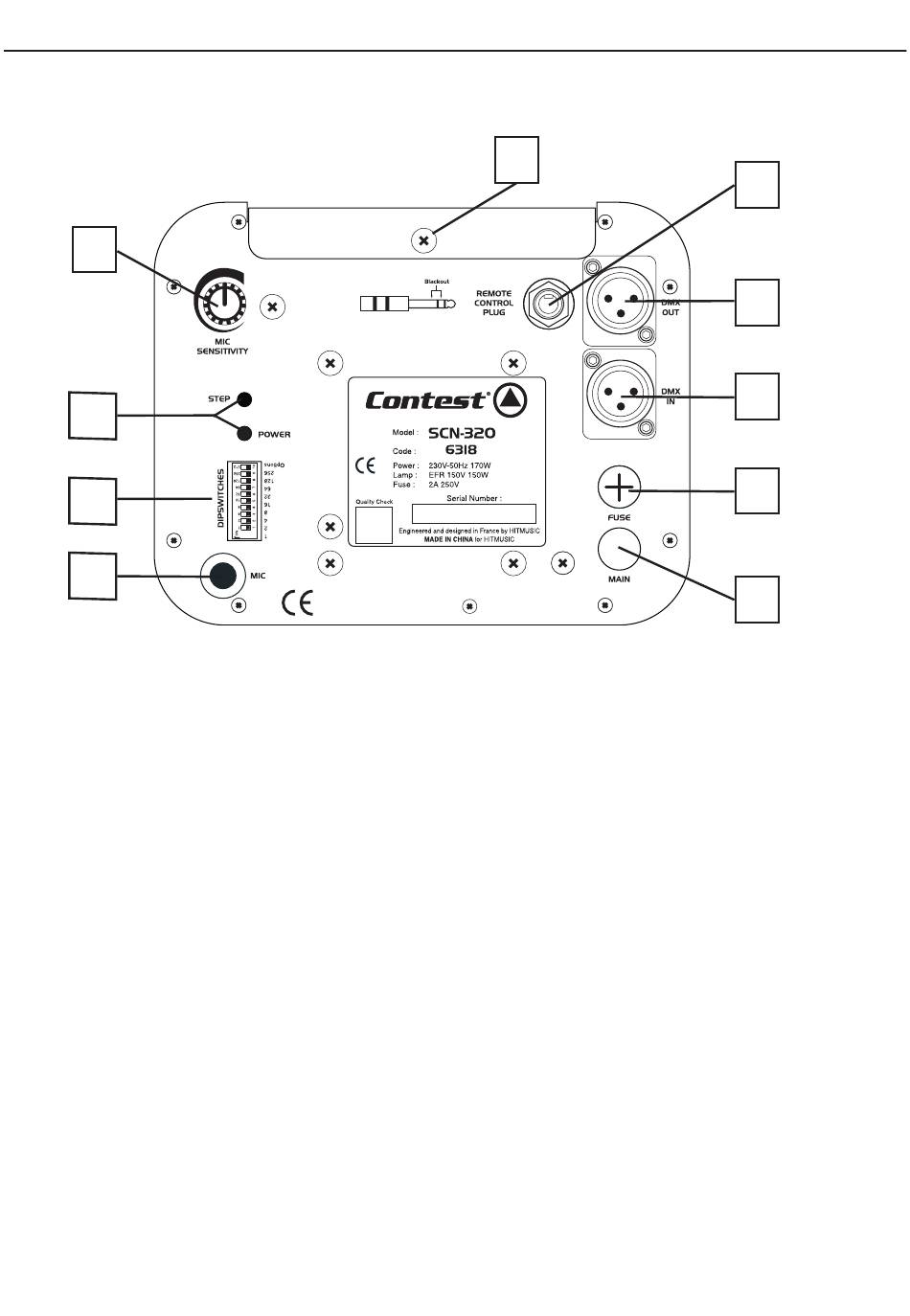

4 - Description du panneau arrière
5
14
13
12
5 - Potentiomètre
Permet de régler la sensibilité du micro interne.
6 - Vis capot
Retirez cette vis pour permettre l'ouverture de la trappe d'accès à la lampe.
7 - Entrée Jack
Jack 6,35 stéréo. Permet de connecter un télécommande pour piloter à distance le black-out. Le câblage
vous est donné en page 7.
8 - Sortie DMX
Fiche XLR 3 broches. Utilisez cette sortie pour connecter le signal DMX à d'autres appareils.
9 - Entrée DMX
Fiche XLR 3 broches. Utilisez cette entrée pour connecter le signal DMX en provenance d'une console DMX ou d'un
autre appareil.
10 - Fusible
Fusible de protection de protection. 3,15 A 250 V - 5 x 20 mm.
11 - Alimentation
Cordon d'alimentation fourni (prenez garde à ce que la tension secteur corresponde à la tension indiquée sur
l'appareil).
12 - Micro Interne
C'est grâce à ce micro que l'appareil réagit sur le son. La sensibilité du micro est réglable par l'intermédiaire
du potentiomètre repéré 5.
13 - Dipswitches
Permettent de fixer l'adresse DMX. Reportez vous plus loin dans ce manuel pour plus de détails.
14 - Leds de contrôle
POWER : Allumée, elle indique que l'appareil est sous tension.
STEP : Clignote à chaque changement d'étape du programme interne ( donc en mode automatique ).
Page 4
6
7
8
9
10
11
