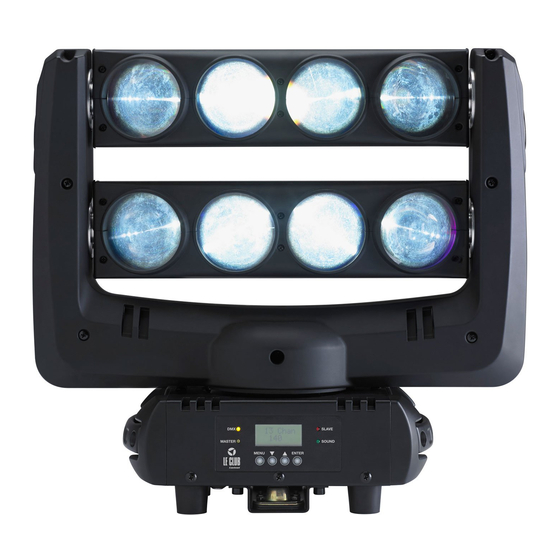

- Page 1 LY R E À R A M P E S D ’ A N I M AT I O N D E 2 X 4 FA I S C E A U X B L A N C S STORM-8X10WH GUIDE DE L’UTILISATEUR 10173 - Version 1 Avril 2014...
-
Page 2: Instructions De Sécurité
Storm-8x10WH - Lyre à rampes d’animation de 2x4 faisceaux blancs 1 - Instructions de sécurité Informations importantes de sécurité Cet appareil a été créé pour fonctionner en lieu chauffé et isolé Cet appareil contient à l’intérieur de son boîtier, des parties non de toute forme d'humidité... -
Page 3: Instructions Et Recommandations
Storm-8x10WH - Lyre à rampes d’animation de 2x4 faisceaux blancs Instructions et recommandations 1 - Lisez les instructions : 10 - Alimentation électrique : Il est conseillé de bien lire toutes les instructions d’utilisation Ce produit fonctionne seulement sur le voltage indiqué... -
Page 4: Caractéristiques
Storm-8x10WH - Lyre à rampes d’animation de 2x4 faisceaux blancs 2 - Caractéristiques Sources lumineuses Contenu de l’emballage : › 8 LEDs 10W Blanc éclatant - 50 000 heures (estimé) L’emballage doit contenir les éléments suivants : › Ouverture de 4° (lentilles individuelles) ›... -
Page 5: Description Du Panneau Arrière
Storm-8x10WH - Lyre à rampes d’animation de 2x4 faisceaux blancs 3 - Description du panneau arrière LEDs indicatrices Sortie alimentation Ces 4 LEDs indiquent les différents modes de fonctionnement Permet de relier le projecteur à un autre projecteur avec un de l’appareil. -
Page 6: Le Menu Interne
Storm-8x10WH - Lyre à rampes d’animation de 2x4 faisceaux blancs 4 - Le menu interne 4.1 - Arborescence du menu et description des fonctions A la mise sous tension, la lyre effectue une initialisation des positions de chaque moteur. Durant cette phase l’afficheur indique . -
Page 7: Limitation Des Mouvements En Fonction Du Programme Choisi
Storm-8x10WH - Lyre à rampes d’animation de 2x4 faisceaux blancs Active l’inversion du mouvement TILT de la barre 2 lorsque le mode esclave est actif ou Validation du en mode DMX. choix Appuyez sur ENTER et sélectionnez Yes ou No avec UP et DOWN Active l’inversion du sens des enchaînements : Sur No les enchaînements défilent de Validation du droite à... -
Page 8: Mode 1 Canal
Storm-8x10WH - Lyre à rampes d’animation de 2x4 faisceaux blancs 5 - Les différents modes DMX Dès qu’un signal DMX est présent sur l’entrée DMX IN, la lyre passe automatiquement en mode DMX. 5.1 - Mode 1 canal Canaux Valeurs Action 000 - 007 Black-out... -
Page 9: Mode 13 Canaux
Storm-8x10WH - Lyre à rampes d’animation de 2x4 faisceaux blancs 5.3 - Mode 13 canaux Canaux Valeurs Action 000 - 255 Mouvement PAN sur 540° 000 - 255 Mouvement TILT barre 1 sur 230° 000 - 255 Mouvement TILT barre 2 sur 230° 000 - 255 Dimmer général de 0 à... -
Page 10: Câblage Et Adressage Dmx En Fonction De Chaque Mode
Storm-8x10WH - Lyre à rampes d’animation de 2x4 faisceaux blancs 6 - Câblage et adressage DMX en fonction de chaque mode Appareil 4 Appareil 3 Appareil 2 Appareil 1 Console DMX Mode DMX Adresse appareil 1 Adresse appareil 2 Adresse appareil 3 Adresse appareil 4 1 canal 7 canaux... - Page 11 Storm-8x10WH - Lyre à rampes d’animation de 2x4 faisceaux blancs 8 - Notes Page 11...
- Page 12 La société CONTEST® apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
