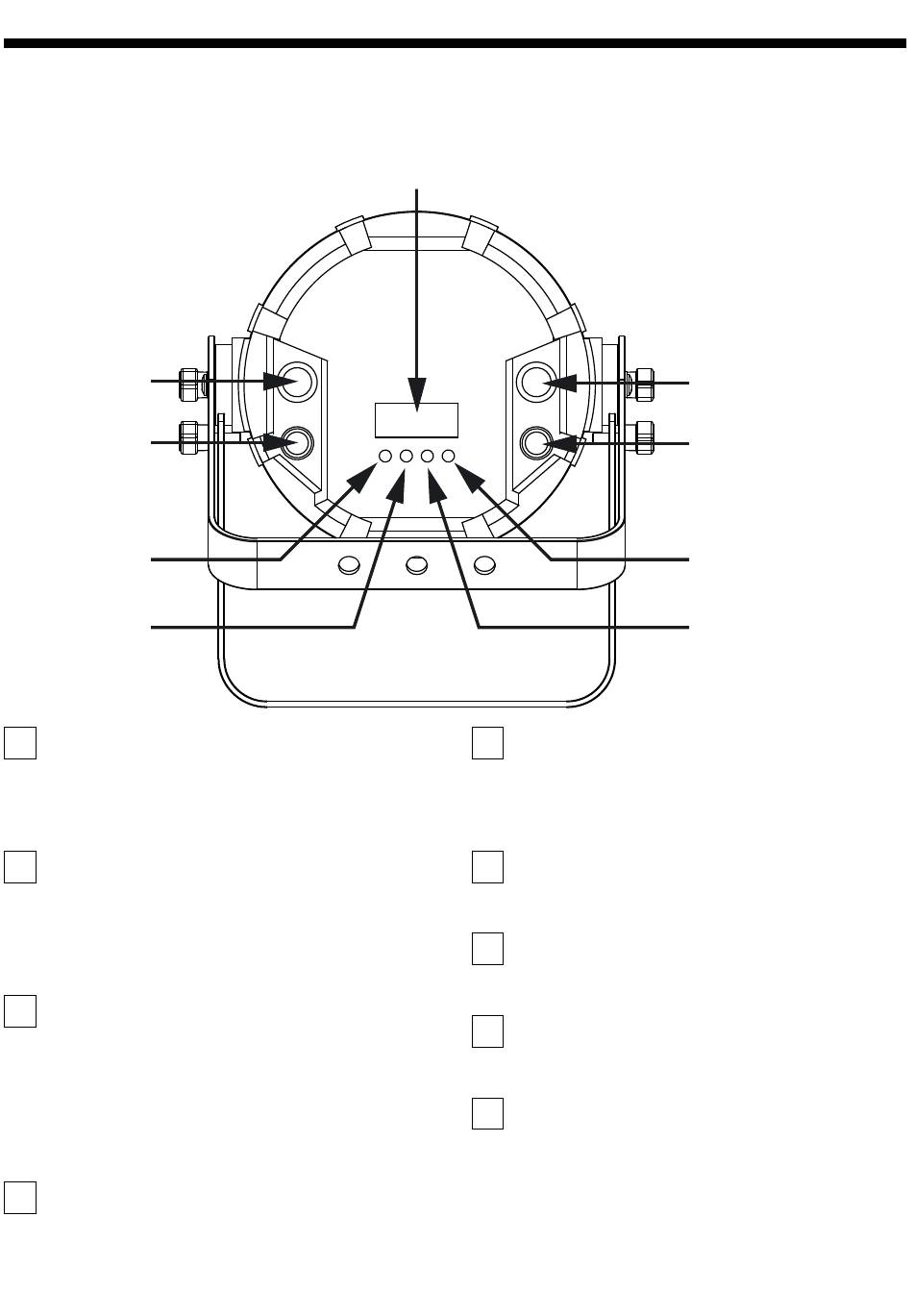

5 - Description du panneau arrière
3
4
6
7
1
Entrée alimentation
Permet de relier le projecteur au secteur.
Vérifiez que la tension délivrée sur le lieu de
l'installation de l'appareil se trouve bien dans la
plage tolérée par ce dernier.
2
Sortie alimentation
Permet de connecter d'autres projecteurs à la
chaîne.
Attention : Veillez à ne pas dépasser 700W au total
sur l'ensemble des projecteurs reliés sur une seule
alimentation.
3
Entrée DMX
Fiche XLR 3 broches mâle câblée comme suit :
- Masse en 1
- Signal négatif en 2
- Signal positif en 3
Utilisez cette fiche pour amener le signal DMX au
projecteur, soit en provenance d'un autre appareil,
soit en provenance d'une console DMX.
4
Sortie DMX
Fiche XLR 3 broches mâle câblée comme l'entrée
DMX décrite précédemment.
Utilisez cette fiche pour relier d'autres appareils à
votre boucle DMX.
IPSPOTQC- Projecteurs étanches à 7 ou 15 LEDs 5W 4en1
5
5
Afficheur
Cet afficheur permet de paramétrer le projecteur
de manière intuitive. Reportez vous au paragraphe
suivant pour les détails concernant les différentes
fonctions du menu.
6
Touche MODE
Cette touche permet d'accéder au menu et de
sélectionner une fonction.
7
Touche SETUP
Cette touche permet de régler les paramètres des
fonctions sélectionnées avec la touche MODE.
8
Touche UP
Cette touche permet de se déplacer dans le menu et
d'incrémenter les valeurs modifiables.
9
Touche DOWN
Cette touche permet de se déplacer dans le menu et
de décrémenter les valeurs modifiables.
1
2
9
8
Page 5
