irLEDFLAT-5x12SIXb - Projecteur compact à 5 LEDs RGBWA+UV avec télécommande infra-rouge

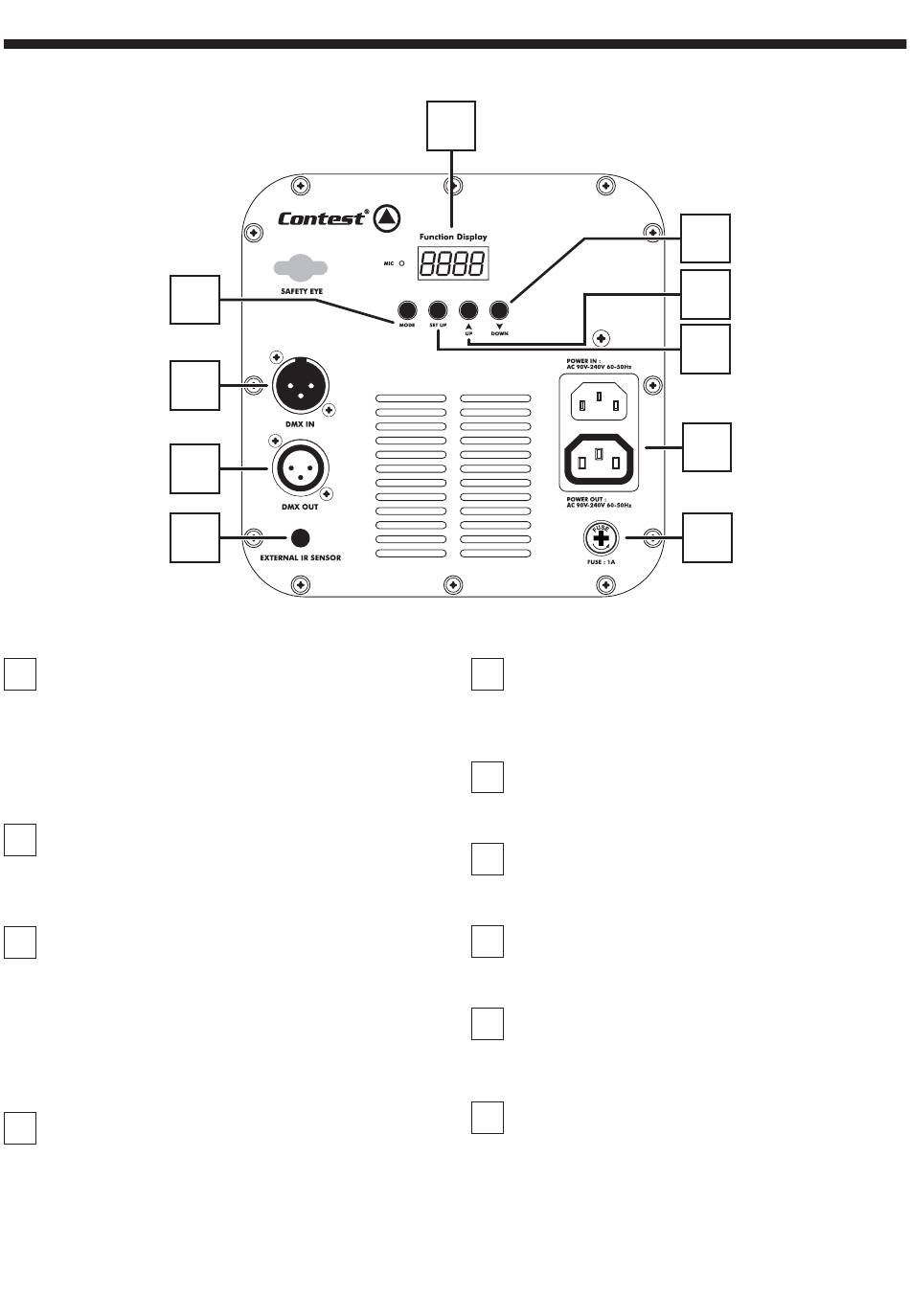

4 - Description du panneau arrière
6
3
4
10
1
Entrée / sortie alimentation
Permet de relier le projecteur au secteur et de connecter
d'autre projecteur à la chaîne.
Vérifiez que la tension délivrée sur le lieu de l'installation de
l'appareil se trouve bien dans la plage tolérée par ce dernier.
Attention : Veillez à ne pas dépasser 700W au total sur
l'ensemble des projecteurs reliés sur une seule alimentation.
2
Fusible
Si vous êtes amené à remplacer ce fusible, veillez à ce que
le nouveau fusible ait des caractéristiques identiques à celle
d'origine.
3
Entrée DMX
Fiche XLR 3 broches mâle câblée comme suit :
- Masse en 1
- Signal négatif en 2
- Signal positif en 3
Utilisez cette fiche pour amener le signal DMX au projecteur,
soit en provenance d'un autre appareil, soit en provenance
d'une console DMX.
4
Sortie DMX
Fiche XLR 3 broches femelle câblée comme l'entrée DMX
décrite précédemment.
Utilisez cette fiche pour relier d'autres appareils à votre boucle
DMX.
Page 4
5
5
Afficheur
Cet afficheur permet de paramétrer le projecteur de manière
intuitive. Reportez vous au paragraphe suivant pour les détails
concernant les différentes fonctions du menu.
6
Touche MODE
Cette touche permet d'accéder au menu et de sélectionner une
fonction.
7
Touche SETUP
Cette touche permet de régler les paramètres des fonctions
sélectionnées avec la touche MODE.
8
Touche UP
Cette touche permet de se déplacer dans le menu et
d'incrémenter les valeurs modifiables.
9
Touche DOWN
Cette touche permet de se déplacer dans le menu et de
décrémenter les valeurs modifiables.
10
Entrée récepteur infra-rouge
Cette entre jack 3,5 permet de connecter le récepteur infra-
rouge déporté.
Utilisez ce récepteur lorsque le récepteur situé en façade
de l'appareil est hors de porté de rayons envoyés par la
télécommande.
