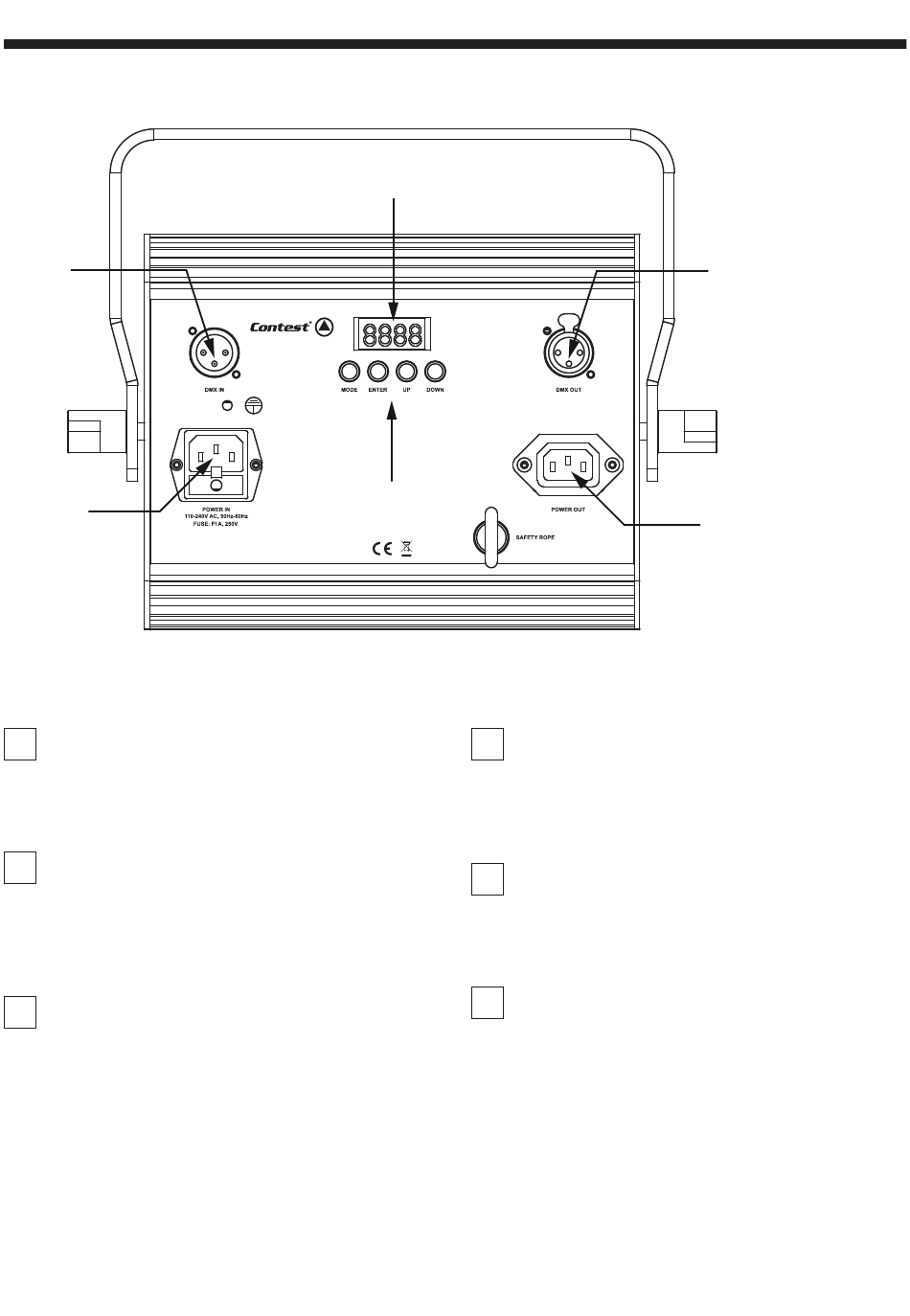

4 - Description du panneau arrière :
3
1
1
Entrée alimentation
Permet de relier le projecteur au secteur.
Vérifiez que la tension délivrée sur le lieu de
l'installation de l'appareil se trouve bien dans la
plage tolérée par ce dernier.
2
Sortie alimentation
Permet de connecter d'autres projecteurs à la
chaîne.
Attention : Veillez à ne pas dépasser 700W au total
sur l'ensemble des projecteurs reliés sur une seule
alimentation.
3
Entrée DMX
Fiche XLR 3 broches mâle câblée comme suit :
- Masse en 1
- Signal négatif en 2
- Signal positif en 3
5
6
4
Sortie DMX
Fiche XLR 3 broches mâle câblée comme l'entrée
DMX décrite précédemment.
Utilisez cette fiche pour relier d'autres appareils à
votre boucle DMX.
5
Afficheur
Cet afficheur permet de paramétrer le projecteur
de manière intuitive. Reportez vous au paragraphe
suivant pour les détails concernant les différentes
fonctions du menu.
6
Touches du Menu
Ces touches permettent d'accéder au menu et de
sélectionner les fonctions.
LED-UV12 - Projecteur UV à 12 LEDs 3W
