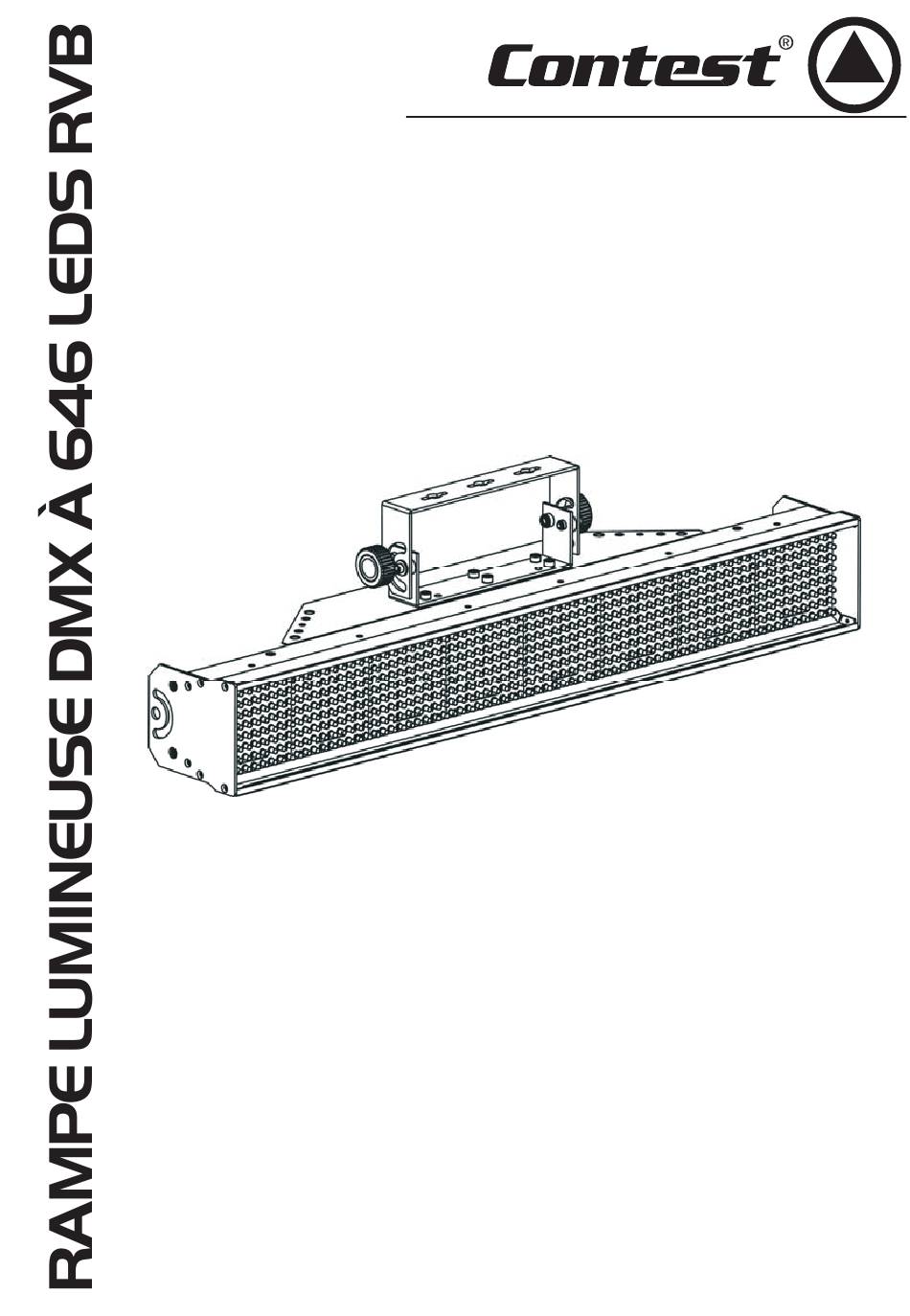

- Page 1 LED-LINE GUIDE DE L’UTILISATEUR 8972 - Version 1.0 Octobre 2007...

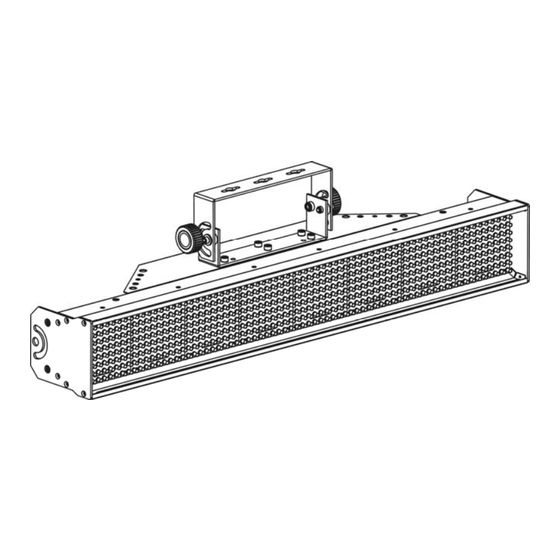

- Page 2 LED-LINE - Rampe lumineuse à 646 LEDs RVB - DMX 1 - Instructions de sécurité • Toute personne ayant à faire avec le montage, la mise en service, le maniement et l'entretien de cet appareil doit être suffisamment qualifiée et suivre les instructions contenues dans ce mode d'emploi.
- Page 3 LED-LINE - Rampe lumineuse à 646 LEDs RVB - DMX 3 - Caractéristiques techniques • Alimentation : AC 220V - 50/60Hz • Puissance consommée : 105W • LEDs : 646 (208 rouges, 208 vertes, 230 bleues) Intensité lumineuse: • Modes DMX : 6, 9, 15, 27, 24 canaux • Dimension : 810x121x156mm • Poids : 8.2 kg. 4 - Installation • Ce projecteur est équipé d’une lyre d’accroche pour visserie ou crochet de structure • Vérifiez la tension avant de brancher le projecteur. • N’utilisez pas de système de Dimmer électrique, cela pourrait endommager le circuit électronique du projecteur.
- Page 4 LED-LINE - Rampe lumineuse à 646 LEDs RVB - DMX 5 - Description de la face arrière a - L’écran Affiche le menu et les fonctions sélectionnées. b - LED Allumée Entrée DMX active MASTER Allumée Mode maître SLAVE Allumée Mode esclave SOUND Clignotante Mode musical actif c - Touches MENU Pour sélectionner les fonctions DOWN Pour naviguer en arrière dans les fonctions...
- Page 5 LED-LINE - Rampe lumineuse à 646 LEDs RVB - DMX 6 - Fonctions principales Pour sélectionner n’importe quelle fonction, appuyez plusieurs fois sur la touche MENU, jusqu’à ce que l’écran affiche la fonction désirée. Sélectionnez la fonction en appuyant sur la touche ENTER et l’écran clignotera. Utilisez les touches UP et DOWN pour changer de mode. Une fois que le mode désiré a été sélectionné, appuyez sur la touche ENTER pour entrer les paramètres. Si vous appuyez sur aucune touche pendant 8 secondes l’écran affichera à nouveau les fonctions principales. Pour revenir aux fonctions principales sans changement appuyez sur la touche MENU. Les fonctions principales sont affichées de la manière suivante : Addr : Adressage DMX.
- Page 6 LED-LINE - Rampe lumineuse à 646 LEDs RVB - DMX CoLo : Mode couleur. CoLo Appuyez plusieurs fois sur la touche MENU jusqu’à ce que s’affiche à l’écran. Appuyez sur la touche ENTER et l’écran clignotera. CoL1 - CoL9 MAnu Utilisez les touches UP et DOWN pour naviguer entre , ou (mode manuel). Appuyez sur la touche ENTER pour valider votre choix. En mode color manuel, utilisez les touches UP et DOWN pour paramétrer le (Rouge 0-255) (Vert 0-255) (Bleu 0-255) IdSP : Inversion de l’écran 180°.
- Page 7 LED-LINE - Rampe lumineuse à 646 LEDs RVB - DMX esclaves (SLAVE) auront leur câble DMX branché à leur entrée DMX. 8-2 - Fonctionnement avec la télécommande EASY - 2 (en option) La télécommande EASY - 2 est simple d’utilisation, facile à installer et peut piloter jusqu’à 4 appareils synchronisés uniquement en mode Maître/Esclave. Branchez votre télécommande dans le châssis jack 6.35 du projecteur maître, repéré «Remote Control» puis reliez les autres appareils via les fiches XLR comme pour un câblage DMX classique. Grâce à cette télécommande vous pouvez accéder aux différentes fonctions suivantes ; black-out, strobe/programme suivant et vitesse, comme indiqué ci-dessous. STAND - BY BLACK-OUT STROBE COULEUR MODE SHOW VITESSE 1 Rouge 1 Show1 1 Vitesse lente appui : Strobe synchronisé...
- Page 8 LED-LINE - Rampe lumineuse à 646 LEDs RVB - DMX CONFIGURATION DMX Mode Mode Mode Mode Mode FONCTIONS 6-ch 9-ch 15-ch 27-ch 24-ch COULEUR MACRO MIX COULEUR/VITESSE DU FADE DES COULEURS VITESSE MACRO/MUSICAL STROBE ROUGE VERT BLEU ROUGE VERT BLEU ROUGE VERT BLEU ROUGE VERT BLEU ROUGE...
- Page 9 LED-LINE - Rampe lumineuse à 646 LEDs RVB - DMX Mode 6 canaux 4 - 6 4 - 6 4 - 6 4 - 6 4 - 6 4 - 6 4 - 6 4 - 6 Mode 9 canaux...
- Page 10 LED-LINE - Rampe lumineuse à 646 LEDs RVB - DMX CONFIGURATION DMX Canal1 Canal 2 Canal 3 Canal 4 Canal 5 Canal 6 RVBmix/ Vitesse couleur fade macro/musical couleur macro Strobe Rouge Vert Bleu speed C1=0-28 C1=29-255 0-28 0-15 0-242...
- Page 11 LED-LINE - Rampe lumineuse à 646 LEDs RVB - DMX 9 - Branchements DMX 512 a - Branchez les projecteurs ensemble en boucle DMX, avec des câbles XLR connectés de la sortie d’un projecteur à l’entrée du projecteur suivant. b - Les entrées et sorties DMX sont utilisées pour maintenir la boucle DMX quand le projecteur n’est pas branché. c - Sur le dernier projecteur, le câble DMX doit être doté d’une résistance de 120 ohm si la boucle DMX est de très grande longueur (supérieure à 100 m). d - Chaque projecteur doit avoir une adresse DMX pour recevoir les données envoyées par le contrôleur. L’adresse est entre 0 et 511. Page 11...
- Page 12 La société CONTEST apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
