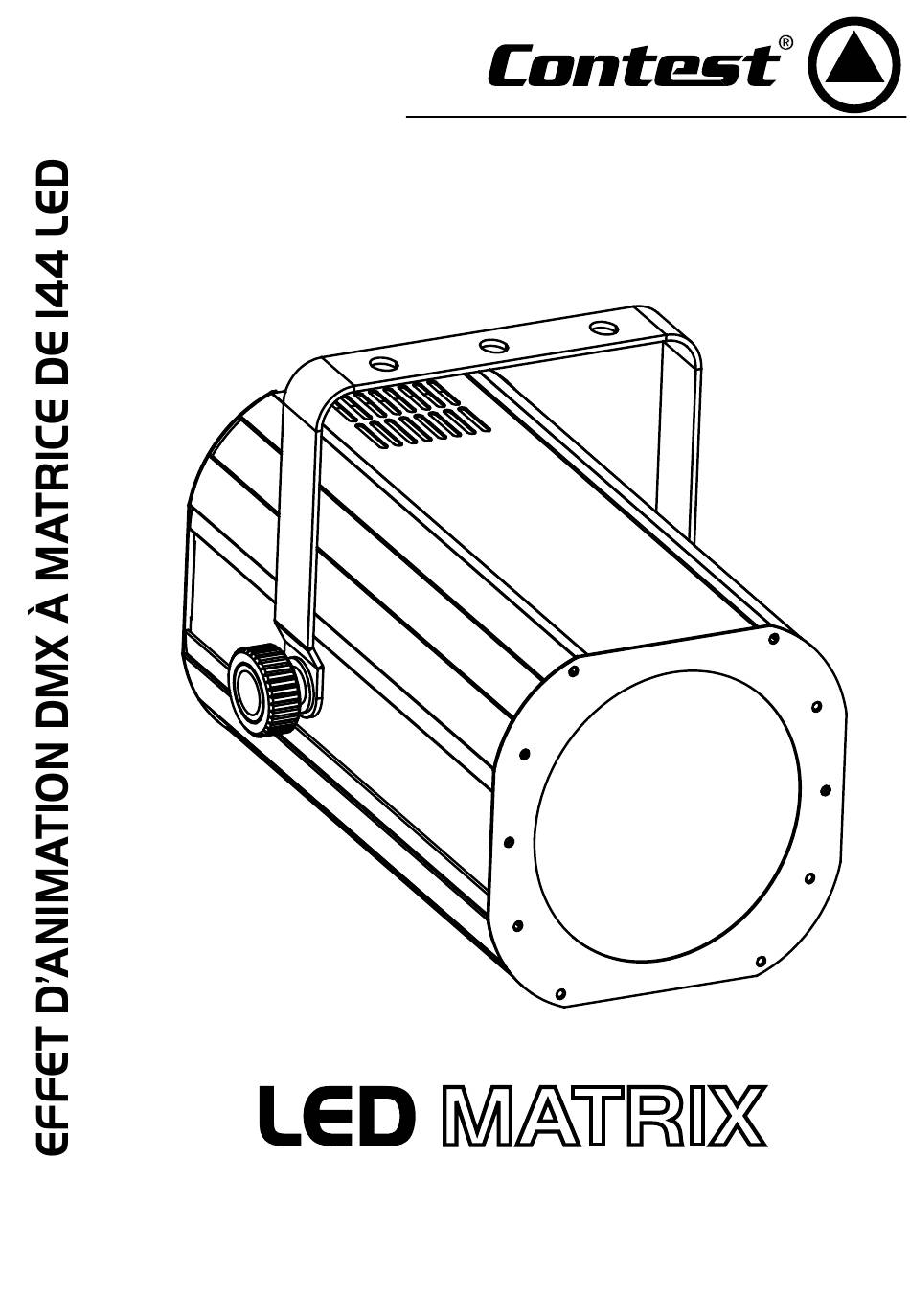

- Page 1 GUIDE DE L’UTILISATEUR 9581 - Version 1.0 Novembre 2009...
-
Page 2: Instructions De Sécurité
LED-MATRIX - Effet d’animation DMX à matrice de 144 LED 1 - Instructions de sécurité 1.1 - Symboles utilisés Le symbole CAUTION signale un risque de L e sy m b o l e I M P O RTA N T s i g n a l e u n e dégradation du produit. -
Page 3: Instructions Et Recommandations
LED-MATRIX - Effet d’animation DMX à matrice de 144 LED 1.3 - Instructions et recommandations 10 - Alimentation électrique : Ce produit fonctionne seulement 1 - Lisez les instructions : Il est conseillé de bien lire toutes les sur le voltage indiqué sur une étiquette au dos de instructions d’utilisation et de fonctionnement avant l’utilisation l’appareil. -
Page 4: Caractéristiques Techniques
LED-MATRIX - Effet d’animation DMX à matrice de 144 LED 2 - Caractéristiques techniques • Matrice de 144 LEDS - 36 rouges - 36 vertes - 36 bleues - 36 blanches • Basse température, faible consommation, peut fonctionner plusieurs heures sans interruption •... -
Page 5: Description Du Panneau Arrière
LED-MATRIX - Effet d’animation DMX à matrice de 144 LED 4 - Description du panneau arrière 1 - Tableau de bord 7 - Lyre d’accrochage C’est à ce niveau que vous effectuez les réglages du Permet d’accrocher le LED-MATRIX à un support comportement de l’appareil. -
Page 6: Les Commandes Du Menu
LED-MATRIX - Effet d’animation DMX à matrice de 144 LED 5 - Les commandes du menu Pour sélectionner n’importe quelle fonction, appuyez sur la touche MENU jusqu’à ce que l’écran affiche la fonction désirée. Sélectionnez la fonction en appuyant sur la touche ENTER et l’écran clignotera. - Page 7 LED-MATRIX - Effet d’animation DMX à matrice de 144 LED 5-2 : Détail de certaines fonctions 5-2-1 : Le menu ChMd Mode 4CH: Le LED-MATRIX est piloté grâce à 4 canaux DMX : 1 = Fonctions, 2 = Figures ou enchaînements, 3 = Couleurs ou vitesse, 4 = Stroboscope. Reportez vous au chapitre 7 pour les détails des canaux DMX.
-
Page 8: Modes De Fonctionnement
LED-MATRIX - Effet d’animation DMX à matrice de 144 LED 6 - Modes de fonctionnement Vous pouvez utiliser le LED-MATRIX de trois façons : - En mode Master/slave (programmes internes) - Avec un contrôleur EASY-2 (optionnel) - Avec un contrôleur DMX universel (optionnel) 6-1 - La fonction MASTER/SLAVE En reliant les connexions MASTER/SLAVE des appareils, le premier appareil contrôlera les suivants. -
Page 9: Valeurs Dmx Des Canaux
LED-MATRIX - Effet d’animation DMX à matrice de 144 LED 7 - Valeurs DMX des canaux 7-1 - Mode 4 Canaux Canal 1 Canal 2 Canal 3 Canal 4 Figures Enchaînements Couleurs* Vitesse Fonctions Stroboscope Canal 1 entre 10 Canal 1 entre 100 Canal 1 entre 10 Canal 1 entre 100 et 99... -
Page 10: Branchements Dmx 512
LED-MATRIX - Effet d’animation DMX à matrice de 144 LED 8 - Branchements DMX 512 a - Branchez les projecteurs ensemble en boucle DMX, avec des câbles XLR connectés de la sortie d’un projecteur à l’entrée du projecteur suivant. b - Les entrées et sorties DMX sont utilisées pour maintenir la boucle DMX quand le projecteur n’est pas branché. c - Sur le dernier projecteur, le câble DMX doit être doté... - Page 11 LED-MATRIX - Effet d’animation DMX à matrice de 144 LED 10 - Notes Page 11...
- Page 12 La société CONTEST® apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
