LED-MATRIX - Effet d'animation DMX à matrice de 144 LED

6 - Modes de fonctionnement

Vous pouvez utiliser le LED-MATRIX de trois façons :
- En mode Master/slave (programmes internes)
- Avec un contrôleur EASY-2 (optionnel)
- Avec un contrôleur DMX universel (optionnel)
6-1 - La fonction MASTER/SLAVE
En reliant les connexions MASTER/SLAVE des appareils, le premier appareil contrôlera les suivants. Son
microphone interne synchronisera les animations de l'ensemble de la chaîne sur la musique.
Cette fonction vous permet de réaliser des effets de lumière précis. Vous saurez quel appareil est le maître
(MASTER, celui qui contrôle), parce qu'aucun câble ne sera branché à son entrée DMX. Les autres appareils
esclaves (SLAVE) auront leurs câbles DMX branchés à leur entrée DMX.
La première unité (le maître) doit être en position ShMd ( Sh 0 à Sh 8 ). Les unités suivantes (esclaves) doivent
être en position SLMd ( SL 1 ou SL 2 ) et connectées en chaîne au maître, via un câble DMX standard (XLR 3). Pour
vous assurer du bon fonctionnement de la chaîne, une LED Master et une LED Slave, sont présentes sur le boîtier.

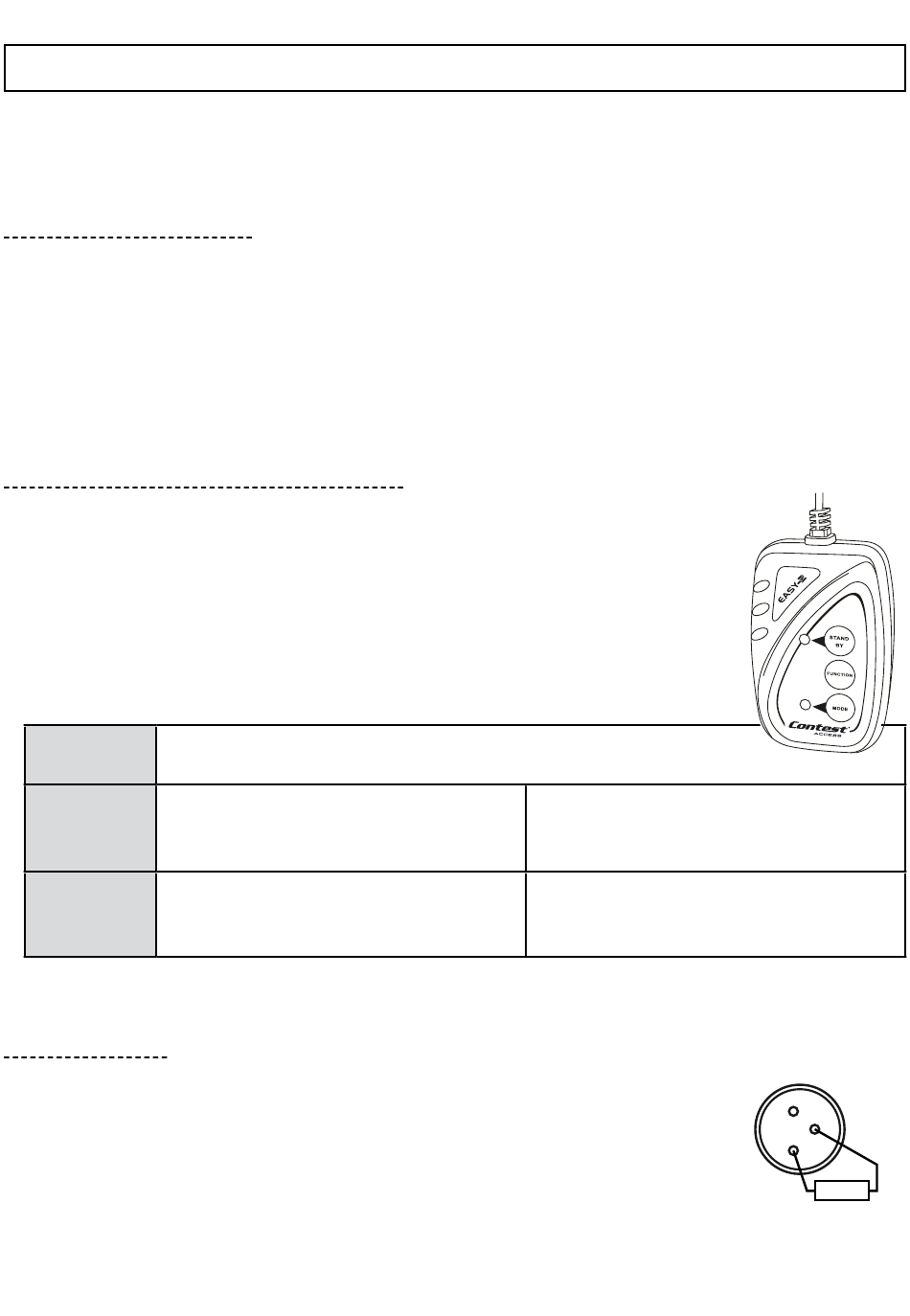

6-2 - Fonctionnement avec la télécommande EASY-2
La télécommande EASY - 2 est simple d'utilisation, facile à installer et peut piloter
jusqu'à 4 appareils synchronisés uniquement en mode Maître/Esclave.
Branchez votre télécommande dans le châssis jack 6.35 du projecteur maître, repéré
«Remote Control» puis reliez les autres appareils via les fiches XLR comme pour
un câblage DMX classique. Grâce à cette télécommande vous pouvez accéder aux
différentes fonctions suivantes ; black-out, strobe/next, et fast/slow.
Touche
Black-out
BLACK-OUT
Touche 1 - Strobe musical blanc
FUNCTION 2 - Strobe musical couleur
Touche Sonore / Strobe
MODE (LED éteinte)
6-3 - Gestion en DMX
Si vous utilisez une télécommande DMX pour contrôler vos appareils, vous devez relier vos
appareils via les fiches XLR.
Dans le cas d'une boucle DMX de grande longueur (plus de 100 m) il est recommandé d'utiliser
un circuit bouchon (Résistance de 120 Ohm entre les bornes 2 et 3 d'une fiche XLR).
Chaque appareil doit avoir une adresse programmée pour recevoir les informations envoyées
par la télécommande DMX. L'adresse peut se situer entre 0 - 511.
Paramétrez votre adresse via le menu Addr de l'écran Led.
Si vous voulez que deux appareils fonctionnent de la même façon, vous pouvez paramétrer les
deux appareils sur la même adresse.
Page 8
Sélection des programmes 1 à 12
Programme interne
(LED allumée)
1
3
2
R
120 Ω 1/4W
