LED-MATRIX - Effet d'animation DMX à matrice de 144 LED

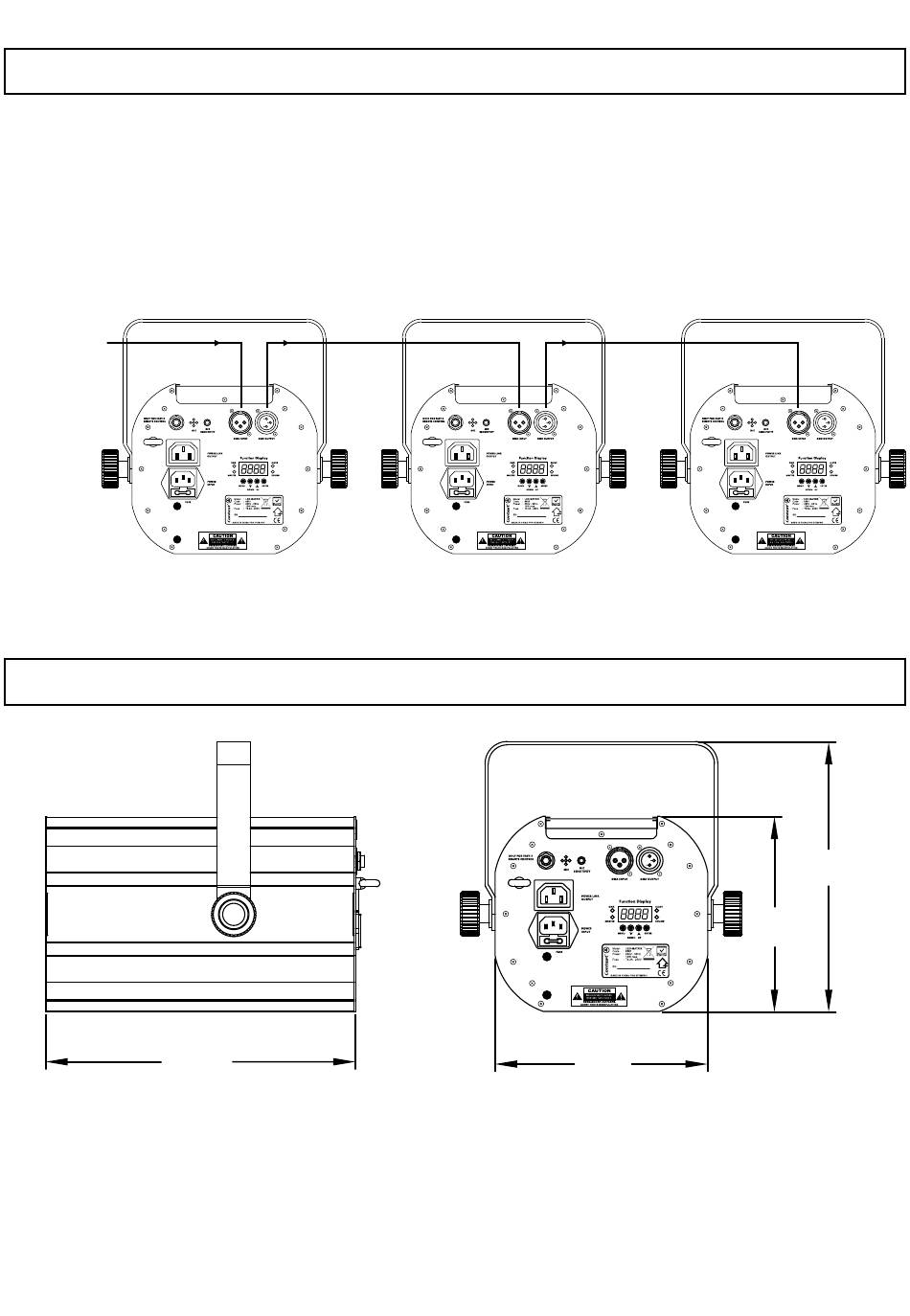

8 - Branchements DMX 512
a - Branchez les projecteurs ensemble en boucle DMX, avec des câbles XLR connectés de la sortie d'un projecteur
à l'entrée du projecteur suivant.
b - Les entrées et sorties DMX sont utilisées pour maintenir la boucle DMX quand le projecteur n'est pas branché.
c - Sur le dernier projecteur, le câble DMX doit être doté d'une résistance de 120 Ohms si la boucle DMX est de
très grande longueur (supérieure à 100 m).
d - Chaque projecteur doit avoir une adresse DMX pour recevoir les données envoyées par le contrôleur. L'adresse
est entre 1 et 512.
Projecteur 1
Mode 4 Canaux :
Mode 144 Canaux :
9 - Dimensions
280
Page 10
Adresse : 1
Adresse : 1
Projecteur 2
Adresse : 5
Adresse : 145
192
Projecteur 3
Adresse : 9
Adresse : 289
243,4
176
