Français

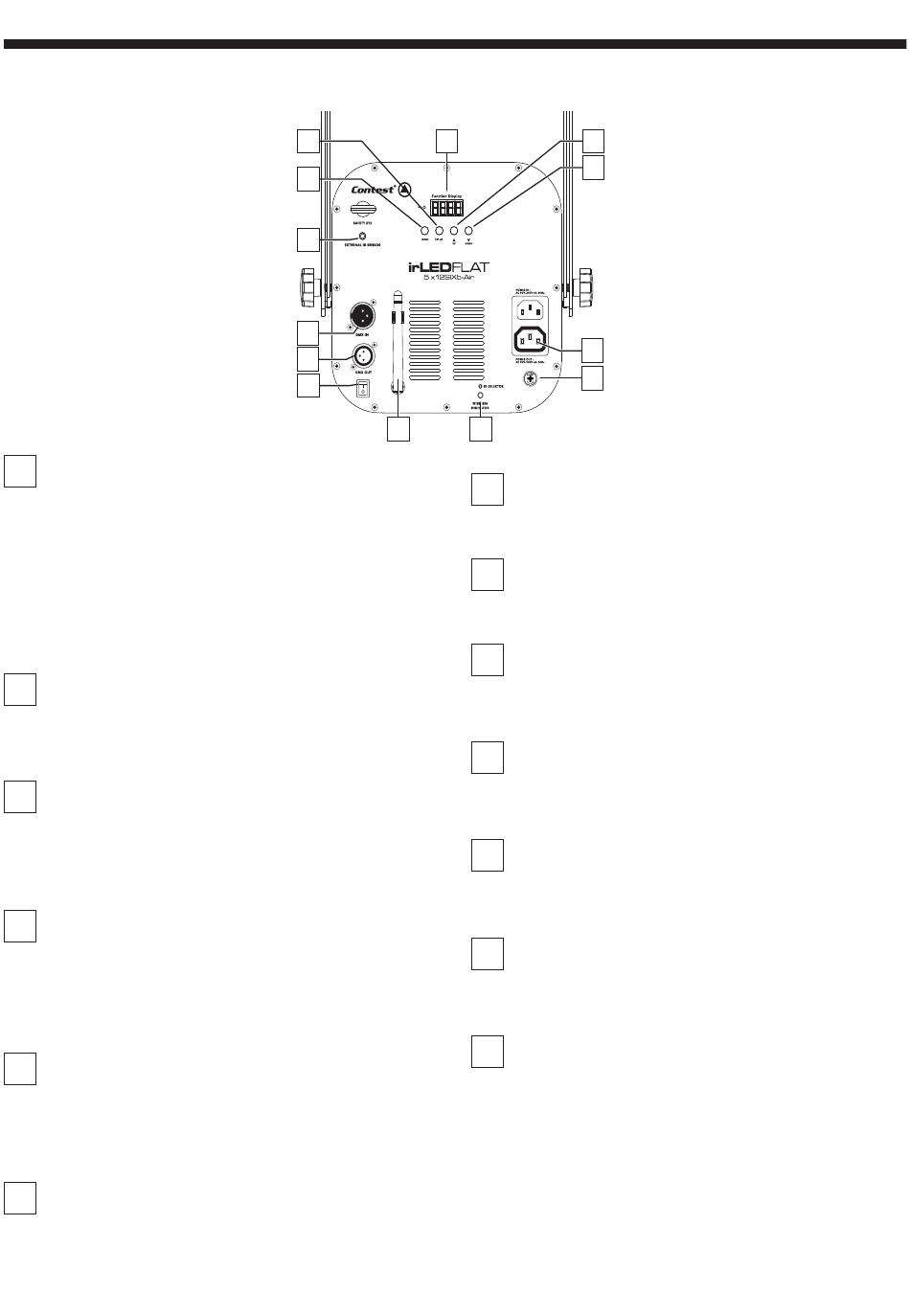

4 - Description du panneau arrière
1
Entrée / sortie alimentation
Permet de relier le projecteur au secteur et de
connecter d'autre projecteur à la chaîne.
Vérifiez que la tension délivrée sur le lieu de
l'installation de l'appareil se trouve bien dans la
plage tolérée par ce dernier.
Attention : Veillez à ne pas dépasser 700W au
total sur l'ensemble des projecteurs reliés sur une
seule alimentation.
2
Fusible
Si vous êtes amené à remplacer ce fusible,
veillez à ce que le nouveau fusible ait des
caractéristiques identiques à celle d'origine.
3
Entrée DMX
Fiche XLR 3 broches mâle câblée comme suit :
- Masse en 1
- Signal négatif en 2
- Signal positif en 3
4
Sortie DMX
Fiche XLR 3 broches femelle câblée comme
l'entrée DMX décrite précédemment.
Utilisez cette fiche pour relier d'autres appareils à
votre boucle DMX.
5
Afficheur
Cet afficheur permet de paramétrer le projecteur
de manière intuitive. Reportez vous au paragraphe
suivant pour les détails concernant les différentes
fonctions du menu.
6
Touche MODE
Cette touche permet d'accéder au menu et de
sélectionner une fonction.
Page 4
irLEDFLAT-5x12SIXb-Air-Projecteur à 5 LEDs RGBWA+UV avec téléc infrarouge et DMX sans fil
7
6
10
3
4
11
5
12
13
7
Touche SETUP
Cette touche permet de régler les paramètres des
fonctions sélectionnées avec la touche MODE.
8
Touche UP
Cette touche permet de se déplacer dans le
menu et d'incrémenter les valeurs modifiables.
9
Touche DOWN
Cette touche permet de se déplacer dans le
menu et de décrémenter les valeurs modifiables.
10
Entrée récepteur infra-rouge
Cette entre jack 3,5 permet de connecter le
récepteur infra-rouge déporté.
11
Interrupteur Wifi
Permet d'alumer ou d'éteindre le module DMX
sans fil
12
Antenne Wifi
L'antenne peut être orientée pour une meilleure
portée
13
Module DMX sans fil
La touche permet de choisir le canal WiFi sur
lequel doit communiquer le boîtier.
Vous disposez de 7 canaux. Pour chaque canal
la LED WIRELESS INDICATOR éclaire d'une
couleur différente. Voir paragraphe 5 pour les
différentes valeurs.
8
9
1
2
