Sommaire des Matières pour Contest IrLEDFLAT 12x12SIXb

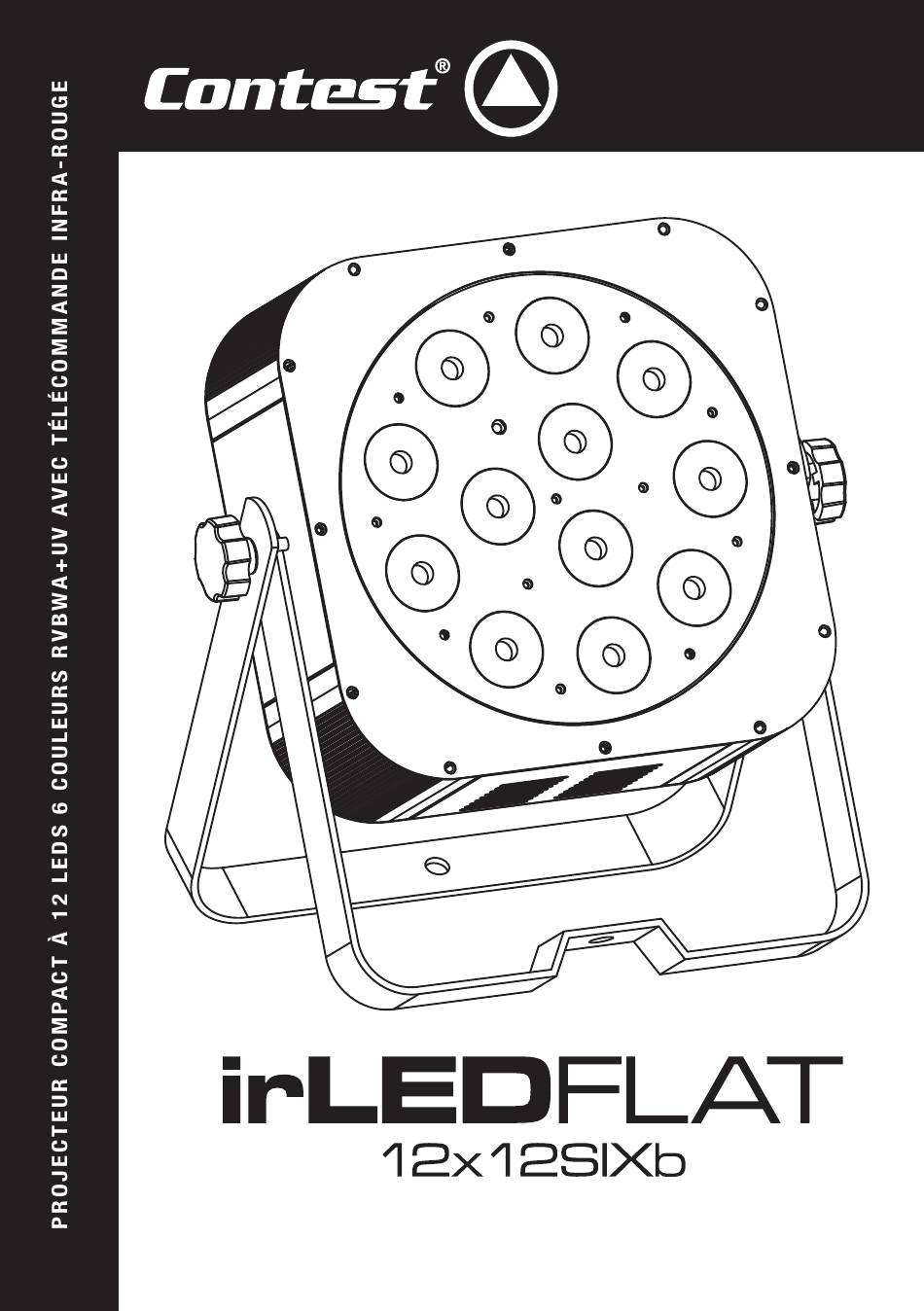

- Page 1 GUIDE DE L’UTILISATEUR 10143 - Version 1.0 décembre 2013...
-
Page 2: Instructions De Sécurité
ATTENTION : Afin de réduire les risques de chocs électriques, ne retirez jamais les capots. Seuls les services techniques compétents et reconnus par CONTEST sont Il n’y a aucune pièce réparable par l’utilisateur à l’intérieur. Contactez un service technique habilités à réaliser la maintenance de cet appareil. Les gestes courants compétent pour la maintenance de cet appareil. -
Page 3: Caractéristiques

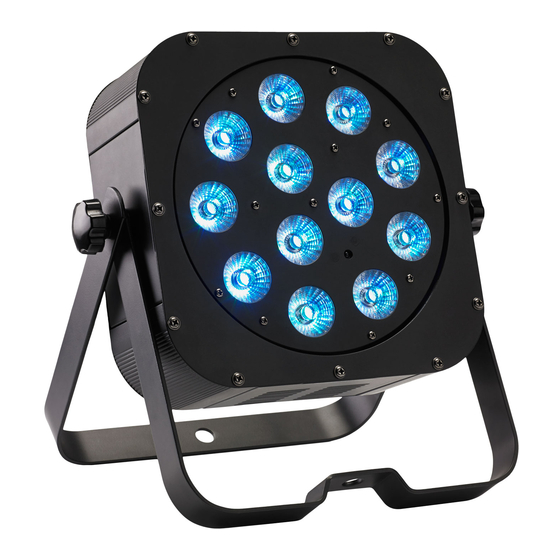

irLEDFLAT-12x12SIXb - Projecteur compact à 12 LEDs RGBWA+UV avec télécommande infra-rouge 2 - Introduction Équipé de 12 LEDs à six couleurs forte puissance avec lentilles hautes performances individuelles, ce projecteur compact offre une luminosité et une qualité de diffusion exemplaires, en toute discrétion. En plus des couleurs primaires comme le rouge, le vert et le bleu les teintes blanches et ambres permettent de reproduire des nuances chaleureuses et de jouer sur la brillance. -
Page 4: Description Du Panneau Arrière
irLEDFLAT-12x12SIXb - Projecteur compact à 12 LEDs RGBWA+UV avec télécommande infra-rouge 4 - Description du panneau arrière Entrée / sortie alimentation Afficheur Permet de relier le projecteur au secteur et de connecter Cet afficheur permet de paramétrer le projecteur de manière d’autre projecteur à... - Page 5 irLEDFLAT-12x12SIXb - Projecteur compact à 12 LEDs RGBWA+UV avec télécommande infra-rouge 5 - Le menu et ses fonctions L’accès au menu interne se fait en appuyant sur la touche MODE. Pour passer d’un sous-menu au suivant, appuyez sur la touche MODE. Pour accéder aux paramétrages de la fonction sélectionnée, appuyez sur SETUP.
- Page 6 irLEDFLAT-12x12SIXb - Projecteur compact à 12 LEDs RGBWA+UV avec télécommande infra-rouge Permet de lancer le programme personnel Permet de régler la durée de l’ensemble des étapes du programme personnel Lecture du Permet de régler le fondu enchaîné de l’ensemble des étapes du programme programme personnel personnel...
-
Page 7: Les Différents Modes Dmx Et Leurs Valeurs
irLEDFLAT-12x12SIXb - Projecteur compact à 12 LEDs RGBWA+UV avec télécommande infra-rouge 6 - Les différents modes DMX et leurs valeurs 6.1 - Mode 6 canaux RVBWAUV = Valeurs DMX Effets CANAL 1 000 - 255 Rouge de 0 à 100% CANAL 2 000 - 255 Vert de 0 à... -
Page 8: Mode 2 Canaux : Couleur Fixes/Macros/Dimmer/Vitesse
irLEDFLAT-12x12SIXb - Projecteur compact à 12 LEDs RGBWA+UV avec télécommande infra-rouge 6.4 - Mode 2 canaux : Couleur fixes/Macros/Dimmer/Vitesse = CHANNEL 1 CHANNEL 2 000 - 005 006 - 010 Rouge 011 - 015 Orange 016 - 020 Jaune 021 - 025 Vert 026 - 030 Cyan... - Page 9 irLEDFLAT-12x12SIXb - Projecteur compact à 12 LEDs RGBWA+UV avec télécommande infra-rouge 6.5 - Mode 9 canaux = Dimmers RGBWA+UV/Couleur fixes,Macros/Dimmer,Vitesse, Son/Strobe = CH 9 CH 8 si CH 9 si CH 9 Ambre Blanc Bleu Vert Rouge 000 - 005 >...
-
Page 10: Mode 4 Canaux Rvb (Compatible Rvb Pur)
irLEDFLAT-12x12SIXb - Projecteur compact à 12 LEDs RGBWA+UV avec télécommande infra-rouge 6.6 - Mode 4 canaux RVB (compatible RVB pur) = Valeurs DMX Effets CANAL 1 000 - 255 Rouge de 0 à 100% CANAL 2 000 - 255 Vert de 0 à 100% CANAL 3 000 - 255 Bleu de 0 à... -
Page 11: Télécommande Infrarouge
irLEDFLAT-12x12SIXb - Projecteur compact à 12 LEDs RGBWA+UV avec télécommande infra-rouge 7 - Télécommande infra-rouge Touche Action BlackOut Extinction du projecteur Donne accès aux 30 couleurs statiques avec les touches numériques Select Prog 0 à 9 puis avec les touches + et -. Pas d’accès aux macros musicales L’action de cette touche dépend de l’état du projecteur : - Si une macro ou le mode auto sont en cours d’exécution, cette touche agit sur la vitesse. - Page 12 La société CONTEST® apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
