Sommaire des Matières pour Contest Evora RL2R

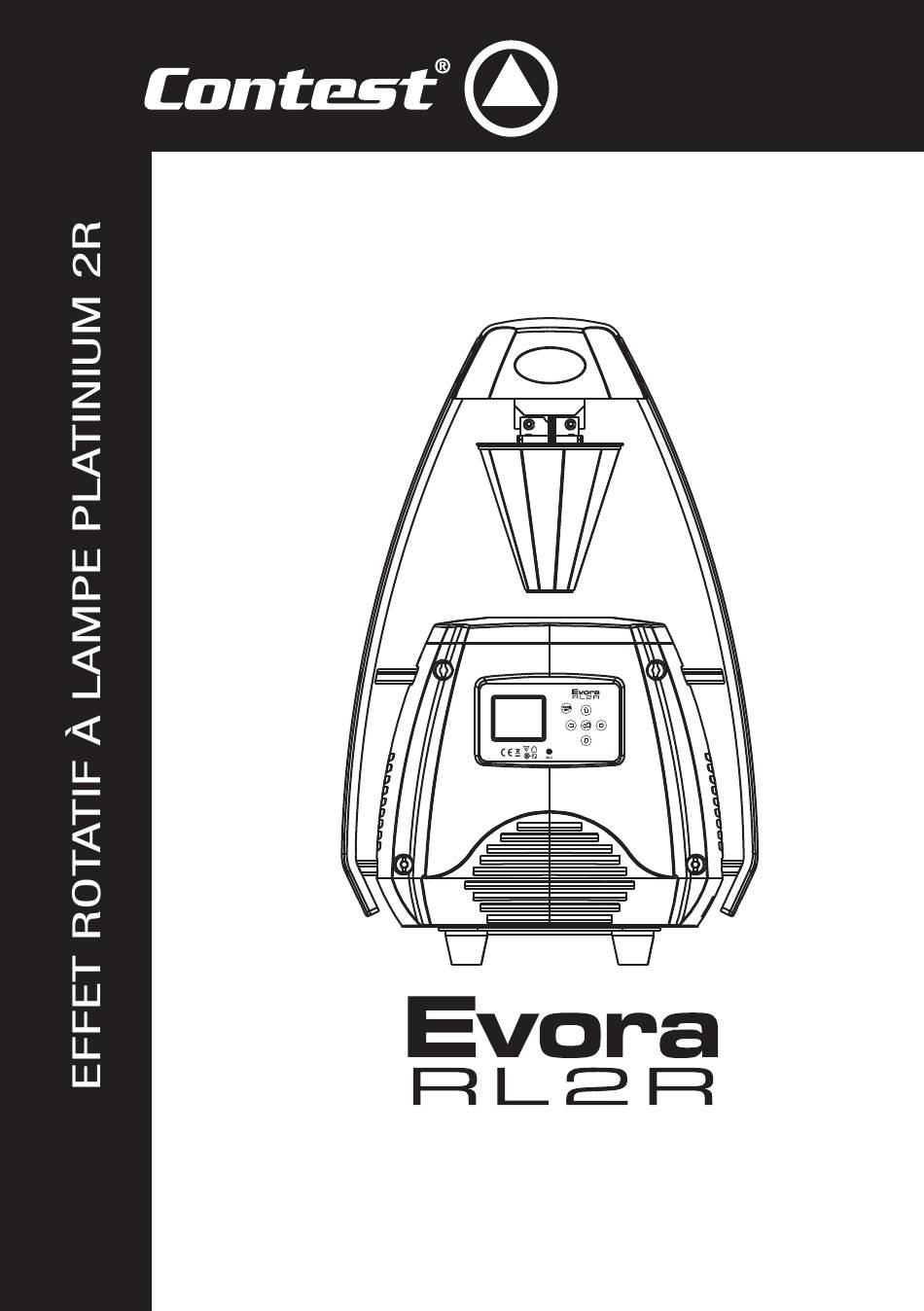

- Page 1 GUIDE DE L’UTILISATEUR 10215 - Version 1 Juillet 2014...
- Page 2 Evora-RL2R - Effet rotatif à lampe Platinium 2R Page 2...
-
Page 3: Instructions De Sécurité
ATTENTION : Afin de réduire les risques de chocs électriques, ne retirez jamais les capots. Seuls les services techniques compétents et reconnus par CONTEST sont Il n’y a aucune pièce réparable par l’utilisateur à l’intérieur. Contactez un service technique habilités à réaliser la maintenance de cet appareil. Les gestes courants compétent pour la maintenance de cet appareil. -
Page 4: Caractéristiques

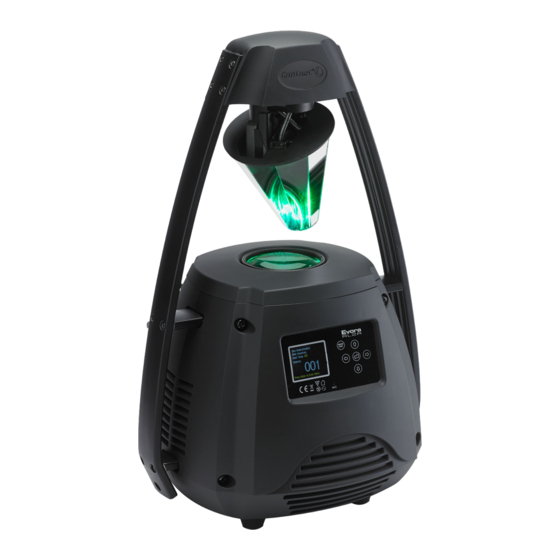

Evora-RL2R - Effet rotatif à lampe Platinium 2R 2 - Introduction Nous vous remercions d’avoir choisi la lyre Evora-RL2R. Vous possédez maintenant un appareil de grande qualité, puissant et intelligent, qui saura de par ses multiples possibilités donner de l’éclat à vos soirées, animations, concerts... 3 - Caractéristiques Source lumineuse ©... - Page 5 Evora-RL2R - Effet rotatif à lampe Platinium 2R 4 - Description 1 - Rouleau rotatif de diffusion 2 - Lentille de sortie 3 - Afficheur Permet de visualiser les menus. 4 - MIC Permet la synchronisation musicale. 5 - Touche MODE/ESC Permet d’entrer dans les menus et d’en remonter l’arborescence.
-
Page 6: Installation De La Lampe
Evora-RL2R - Effet rotatif à lampe Platinium 2R 5 - Installation de la lampe Avant de remplacer la lampe, déconnectez Toute lampe abîmée ou déformée doit être l’appareil du secteur et attendez au moins remplacée 1 heure que la lampe refroidisse. Cet appareil a été... -
Page 7: Câblage Et Adressage Et Alimentation En Chaîne
Evora-RL2R - Effet rotatif à lampe Platinium 2R 6 - Câblage et adressage et alimentation en chaîne Branchement de la télécommande DMX : Branchez la prise femelle de votre câble XLR à la sortie XLR de votre télécommande DMX et la prise mâle à l’entrée de la lyre. Reliez vos appareil les unes aux autres via des câbles XLR. -
Page 8: Les Menus
Evora-RL2R - Effet rotatif à lampe Platinium 2R 7 - Les menus Les menus du Evora-RL2R permettent de configurer l'appareil afin d'adapter son fonctionnement aux différents types d'utilisation. L'accès au menu principal se fait en appuyant sur la touche MODE / ESC. Pour vous déplacer dans les sous-menus, utilisez les touches de navigation. -
Page 9: Le Menu Lamp Control
Evora-RL2R - Effet rotatif à lampe Platinium 2R 7.2 Le menu INFORMATION Dans ce menu vous visualisez les temps de fonctionnement de la lyre, la température et la version du logiciel interne. Sous menus Différentes valeurs Explications Current Time Temps passé depuis la dernière mise sous tension. Temps total de fonctionnement depuis la première mise Total Run Time sous tension. -
Page 10: Le Menu Personality
Evora-RL2R - Effet rotatif à lampe Platinium 2R 7.4 Le menu PERSONALITY Dans ce menu vous personnalisez certains comportements du projecteur, vous ajustez la ventilation, personnalisez l'affichage et reinitialisez toutes les fonctions à leurs valeurs d'usine. Sous menus Sous sous menu Différentes valeurs Explications Adresse via DMX... -
Page 11: Le Menu Reset Function
Evora-RL2R - Effet rotatif à lampe Platinium 2R Délai au delà duquel l'afficheur s'éteint lorsque le Shutoff time 02 ~60m (05m) menu n'est plus utilisé. Display Reverse ON/OFF Renverse l'affichage de 180° Display setting Permet de verrouiller le clavier s'il n'est pas utilisé pendant plus de 15 secondes. -
Page 12: Le Menu Effect Adjust
Evora-RL2R - Effet rotatif à lampe Platinium 2R 7.6 Le menu Effect Adjust Ce menu vous permet de tester les fonctions, de piloter manuellement chaque fonction et de calibrer les mouvements PAN et TILT. Sous menus Différentes valeurs Explications AUTO Test Channel Permet de tester chaque fonction individuellement .. -
Page 13: Le Menu Edit Program
Evora-RL2R - Effet rotatif à lampe Platinium 2R Edition du mode Personnel A : - Max Channel correspond aux nombres de canaux qui Max Channel = XX seront utilisés. Edit User mode A PAN = CHXX - PAN = CHXX correspond au canal sur lequel sera ...etc assignée la fonction PAN (par exemple). - Page 14 Evora-RL2R - Effet rotatif à lampe Platinium 2R Ce sous menu permet d'éditer une des 250 scènes. • Auto Program, Sélectionnez la scène à éditer, validez avec ENTER. PAN, TILT Fine, Sélectionnez chaque fonction (PAN, TILT, ...etc), validez avec Scene 1 ENTER, puis assignez pour la fonction sélectionnée une valeur Scene 2 Edit Scene...
-
Page 15: Les Canaux Dmx Et Leurs Fonctions
Evora-RL2R - Effet rotatif à lampe Platinium 2R 8 - Les canaux DMX et leurs fonctions L'effet Evora-RL2R comporte 3 modes DMX pré réglés : Le mode Basique qui comporte 11 canaux, le mode Standard qui comporte 13 canaux et le mode Expert qui comporte 18 canaux. - Page 16 Evora-RL2R - Effet rotatif à lampe Platinium 2R 120 - 126 Gobo 1 Shake 127 - 133 Gobo 2 Shake 134 - 140 Gobo 3 Shake 141 - 147 Gobo 4 Shake 148 - 154 Gobo 5 Shake 155 - 161 Gobo 6 Shake 162 - 168 Gobo 7 Shake...
- Page 17 Evora-RL2R - Effet rotatif à lampe Platinium 2R 216 - 223 Macro 12 224 - 231 Macro 13 232 - 239 Macro 14 240 - 247 Macro 15 248 - 255 Macro 16 Rotation du Prisme 000 - 127 Indexation du Prisme 128 - 189 Rotation horaire du Prisme de lent vers rapide 190 - 193...
-
Page 18: Les Messages D'erreur
Dans tous les cas veuillez noter l’erreur affichée à l’écran et contactez votre revendeur pour engager la procédure de maintenance. Ne tentez pas de réparation par vous même, seul les techniciens habilités par Contest peuvent intervenir sur ce type de matériel. -
Page 19: Ouverture Et Puissance Lumineuse
Evora-RL2R - Effet rotatif à lampe Platinium 2R 11 - Ouverture et puissance lumineuse Intensité (lux) 42480 18690 10390 4° Distance (m) Diamètre (m) Ø 0,63 Ø 0,93 Ø 1,23 12 - Dimensions Page 19... - Page 20 être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel. ® Pour bénéficier des dernières informations et mises à jour sur les produits CONTEST connectez-vous sur www.contest-lighting.com ®...
