Sommaire des Matières pour Contest Evora-SP60

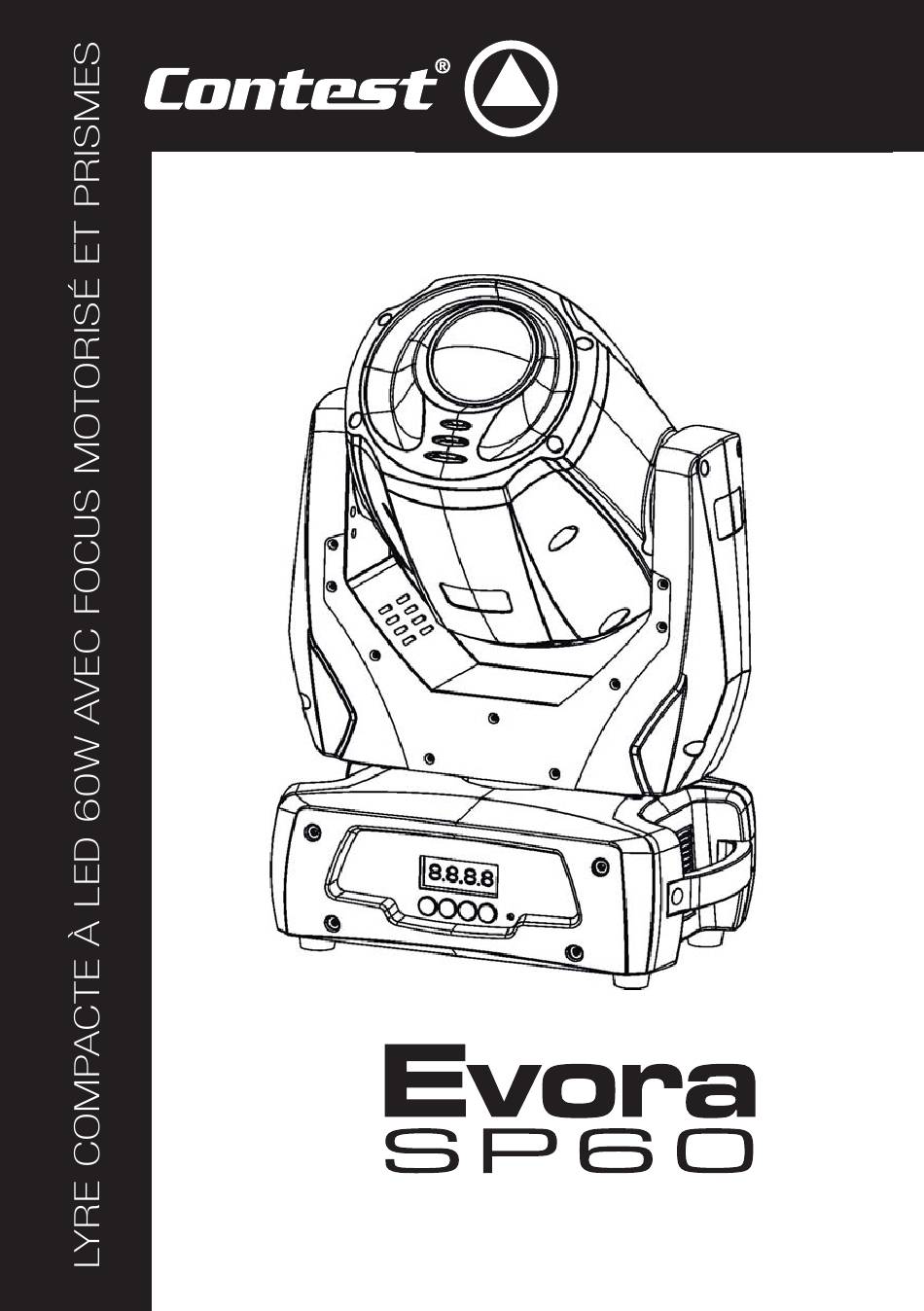

- Page 1 GUIDE DE L’UTILISATEUR 10074 - Version 1.2 Novembre 2013...
- Page 2 Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes Français Page 2...
-
Page 3: Instructions De Sécurité
Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes Français 1 - Instructions de sécurité Informations importantes de sécurité Cet appareil a été créé pour fonctionner en lieu chauffé et isolé de toute forme d'humidité ou de projection d'eau. Toute utilisation en lieu humide, non-protégé, ou soumis à... -
Page 4: Caractéristiques
Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes Français 2 - Introduction Nous vous remercions d’avoir choisi la lyre Evora-SP60. Vous possédez maintenant un appareil de grande qualité, puissant et intelligent, qui saura de par ses multiples possibilités donner de l’éclat à vos soirées, animations, concerts... -
Page 5: Installation Des Systèmes Quick-Lock
(Lors de l’installation dans un lieu public, la législation impose pour chaque appareil une double accroche de sécurité. Ce système de sécurité doit supporter 10 fois le poids de l’appareil donc, pour la Evora-SP60 vous devez prévoir une élingue capable de supporter environ 110 Kg). -
Page 6: Câblage Et Adressage
29 (14+15) et ainsi de suite. NB : Après l’avoir allumée, la Evora-SP60 détectera automatiquement le signal DMX, et l’afficheur indiquera « A.001» (son adresse DMX). Si l’appareil ne reçoit pas de signal DMX, «A001» clignotera. Dans ce cas, vérifiez que votre câble est bien branché... -
Page 7: Les Menus
Adresse 420 = canal 1 à la valeur 7, canal 2 à la valeur 8 et canal 3 à la valeur 164 ; (256 + 164 = 420). Attendez alors 20 secondes, la Evora-SP60 fait un reset et se positionne sur l'adresse que vous avez fixée. -
Page 8: Le Menu Set
2 - En appuyant 3 secondes sur la touche MENU 7.2 Le menu SET Dans ce menu vous configurez les mouvements et accédez aux réglages de la partie logiciel de la Evora-SP60. Inversion du mouvement PAN. Inversion du mouvement TILT. -
Page 9: Le Menu Set (Suite)
Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes Français 7.2 Le menu SET (suite) Délais avant l'arrêt des moteurs et de la LED en cas d'absence de signal DMX Ce délai est réglable de 1 minute à 99 minutes Vous pouvez aussi annuler cette fonction en sélectionnant la valeur "OFF". -
Page 10: Le Menu Edit
Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes Français 7.5 Le menu EDIT Ce menu vous permet d'éditer la séquence interne qui se déclenche avec la commande RUN du menu MODE. Nombre de scènes de la séquence. Vous disposez de 48 scènes libres. -
Page 11: Les Canaux Dmx Et Leurs Fonctions
Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes Français 8 - Les canaux DMX et leurs fonctions CANAL 1 : Roue de couleurs 000 - 014 Ouvert / Blanc 015 - 029 Couleur 1 = Vert clair... -
Page 12: Canal 3 : Indexation Et Rotation Des Gobos
Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes Français CANAL 3 : Indexation et rotation des gobos 000 - 127 Indexation des gobos 128 - 189 Rotation des gobos dans le sens horaire : De rapide vers lent... - Page 13 Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes Français CANAL 7 : Prisme rotatif à 3 facettes, prisme 3D/ Macros de gobo 000 - 031 Ouvert 032 - 063 Prisme 3 facettes 064 - 095 Prisme 3D...
-
Page 14: Canal 12 : Reset Et Programmes Internes
Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes Français CANAL 10 : Shutter et Strobe 000 - 031 LED éteinte 032 - 063 LED allumée 064 - 095 Effet Strobe de lent vers rapide 096 - 127 LED allumée... -
Page 15: Les Gobos Interchangeables Et Les Couleurs
Si vous désirez réaliser des formes simples du type de celles qui existe déjà dans la Evora-SP60, vous pouvez faire réaliser des gobos en métal. Par contre si vous désirez projeter des graphismes plus complexes tels qu'un logo d'entreprise ou un dessin relativement fin, il vous faudra envisager de passer sur des gobos en verre. -
Page 16: Remplacement Des Gobos
Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes Français 9.3 Remplacement des gobos Chaque gobo est monté dans une cage supportant l’engrenage qui permet sa rotation. Chaque cage est démontable séparément pour faciliter le remplacement des gobos. -
Page 17: Les Messages D'erreur
Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes Français 10 - Les messages d'erreur Quand vous allumez la lyre, elle fera tout d’abord une initialisation. Vous pourrez voir « XXEr » sur l’afficheur de votre lyre quand il y aura un problème avec un ou plusieurs canaux. Par exemple si vous avez un problème sur le canal 1 le message d’erreur sera alors «... -
Page 18: Ouverture Et Puissance Lumineuse
Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes Français 11 - Ouverture et puissance lumineuse Intensité (lux) 7350 1970 1130 15° Distance (m) Diamètre (m) Ø 0,63 Ø 1,20 Ø 1,55 12 - Dimensions Page 18... - Page 19 Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes Français 13 - Notes Page 19...
- Page 20 La société CONTEST® apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
