GUIDE DE L'UTILISATEUR
9403 - Version 1.0 Mai 2009

Publicité

Table des Matières
loading

Manuels Connexes pour Contest EVO 250

Sommaire des Matières pour Contest EVO 250

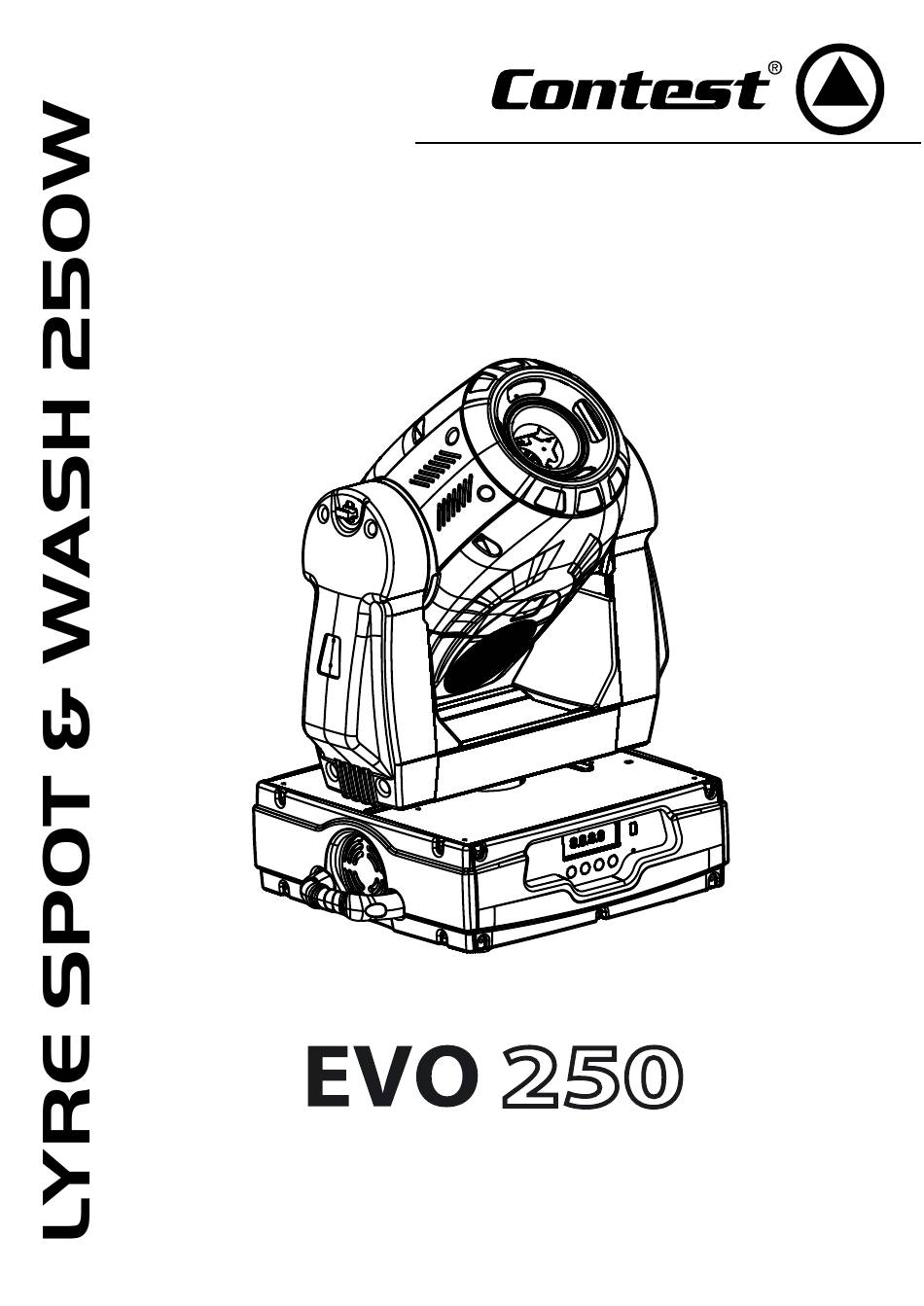

  • Page 1 GUIDE DE L’UTILISATEUR 9403 - Version 1.0 Mai 2009...

  • Page 2: Instructions De Sécurité

    EVO250 - LYRE SPOT & WASH 250W 1 - Instructions de sécurité 1.1 - Symboles utilisés Le symbole CAUTION signale un risque de L e sy m b o l e I M P O RTA N T s i g n a l e u n e dégrada on du produit.

  • Page 3: Instructions Et Recommandations

    EVO250 - LYRE SPOT & WASH 250W 1.2 - Instructions et recommandations 1 - Lisez les instruc ons: il est conseillé de bien lire toutes les 10 - Alimenta on électrique : ce produit fonc onne seulement instruc ons d’u lisa on et de fonc onnement avant l’u lisa on sur le voltage indiqué...

  • Page 4: Contenu De L'emballage

    EVO250 - LYRE SPOT & WASH 250W 2 - Introduc on Nous vous remercions d’avoir choisi la lyre Contest EVO250. Vous possédez maintenant un appareil de grande qualité, puissant et intelligent, qui saura de par ses multiples possibilités donner de l’éclat à vos spectacles.

  • Page 5: Descrip On De L'appareil

    EVO250 - LYRE SPOT & WASH 250W 5 - Descrip on de l'appareil 1 - Tête du projecteur 2 - Bras 3 - Base de l'appareil 4 - Poignées de transport Ces poignées sont exclusivement dédiées au transport, en aucun cas elles ne peuvent être utilisées pour l'accrochage ou la suspension du projecteur.

  • Page 6: Installa On Des Systèmes Quicklock

    EVO250 - LYRE SPOT & WASH 250W 6 - Installa on des systèmes QuickLock La EVO250 est fournie avec deux systèmes QuickLock qui vous garantissent des manipulations rapides. L’exemple ci-dessous vous montre le principe de montage d’une fixation Omega. 1 - Accrochez les fixation Omega sur les systèmes QuickLock. 2 - Positionnez chaque ensemble Omega - QuickLock dans les perçages situés sous la EVO250.

  • Page 7: Câblage Et Adressage

    1,2 et 3. Le type de lampe utilisé est : MSD250/2 ou HSD250/2 Pour le remplacement de votre lampe, nous vous recommandons l'utilisation de la lampe CONTEST LMSD-250/2. 7 - Câblage et adressage 7.1 - Câblage Comme pour tous les projecteurs DMX, le câblage s'effectue en série en reliant les appareils les uns aux autres à...

  • Page 8: Les Menus

    EVO250 - LYRE SPOT & WASH 250W 8 - Les menus Les menus de la EVO250 permettent de configurer l'appareil afin d'adapter son fonctionnement aux différents types d'utilisation. L'accès au menu principal se fait en appuyant sur la touche MODE / ESC. Pour vous déplacer dans les sous-menus, utilisez les touches UP et DOWN.

  • Page 9: Le Menu Function Mode

    EVO250 - LYRE SPOT & WASH 250W 8.1 - Le menu Function Mode Dans ce menu, vous précisez l'adresse DMX initiale, affichez les valeurs DMX de chaque canal et choisissez le mode de fonctionnement. Ci-dessous l'arborescence principale du menu "Function Mode". Ce menu permet de faire fonctionner la EVO250 sur le rythme de la musique.
  • Page 10 EVO250 - LYRE SPOT & WASH 250W 8 - 1 - 2 : Value Display Ce menu affiche les valeurs DMX de chaque canal. Utilisez les touches UP et DOWN pour passer d’un canal à l’autre. Value Display =Iris : Affichage des valeurs de la fonction Iris. Value Display =Frost : Affichage des valeurs de la fonction Frost.
  • Page 11 EVO250 - LYRE SPOT & WASH 250W 8 - 1 - 3 : Set To Slave Ce menu permet de déclarer la EVO250 comme esclave. 3 modes d’esclave sont possibles. Reportez vous au paragraphe concernant le menu "Edit Program" pour plus d’information concernant ces 3 modes. Set To Slave =Slave 3 : La EVO250 réagit aux informations "Program Part 3"...

  • Page 12: Le Menu Information

    EVO250 - LYRE SPOT & WASH 250W 8.2 - Le menu Information Dans ce menu, vous précisez l'adresse DMX initiale, affichez les valeurs DMX de chaque canal et choisissez le mode de fonctionnement. Ci-dessous l'arborescence principale du menu "Function Mode". Version du logiciel interne.

  • Page 13: Le Menu Lamp Control

    EVO250 - LYRE SPOT & WASH 250W 8.3 - Le menu Lamp Control Ce menu permet de contrôler l'allumage et l'extinction de la lampe, de configurer l'allumage et l'extinction à distance et de fixer le seuil de température au delà duquel la lampe s'éteint automatiquement . Lamp Off at Temp : Cette fonction permet de fixer le seuil de température à...

  • Page 14: Le Menu Personality

    EVO250 - LYRE SPOT & WASH 250W 8.4 - Le menu Personality Ce menu permet de personnaliser le comportement de la EVO250 comme par exemple l'inversion des mouvements, l'amplitude du PAN, l'affichage de la température ou la vitesse des ventilateurs. Reset Default : Cette fonction permet de ré...
  • Page 15 EVO250 - LYRE SPOT & WASH 250W 8 - 4- 1 : Status Settings (suite) Mic Sensitivity : Sensibilité du micro interne (actif en mode musical). La sensibilité du micro se règle de 0 à 100%, la valeur par défaut est 70%. Movement Speed : Vitesse des mouvements : Quatre valeurs : de 1 à...

  • Page 16: Le Menu Reset Function

    EVO250 - LYRE SPOT & WASH 250W 8.5 - Le menu Reset Function Ce menu permet de lancer les procédures de ré initialisation sur l'ensemble des moteurs de l'EVO250 ou sur des fonctions précises. Utilisez ce menu si vous constatez des problèmes de positionnement de la tête, des roues d'effet ou un mauvais fonctionnement des autres effets.

  • Page 17: Le Menu Users Mode Set

    à être rappelées facilement. Les ré organisations de canaux sont stockées dans des modules appelés User Mode A, User Mode B et User Mode C. La configuration initiale des canaux porte le nom de Contest EVO250. Edit User Mode C : Idem que "Edit User Mode C" mais pour la ré organisation Edit User Mode B : Idem que "Edit User Mode A"...

  • Page 18: Le Menu Edit Program

    EVO250 - LYRE SPOT & WASH 250W 8 - 7- 1 : Edit User Mode A Ce menu permet de paramétrer la ré-organisation des canaux A. Le procédé est le même pour les ré organisations B et C. Tous les canaux sont re organisables. Si vous positionnez deux fonctions sur le même canal, par exemple le PAN sur C01 et la roue de couleurs sur C01, le canal C01 pilotera alors les deux fonctions en même temps.
  • Page 19 EVO250 - LYRE SPOT & WASH 250W 8 - 8- 1 : Select Program Ce menu permet de sélectionner les programmes qui seront exécutés dans les modes autonomes et musicaux. L'EVO250 propose 3 modes de fonctionnement esclave différents, c'est pourquoi lorsque vous sélectionnez les programmes vous êtes amené...
  • Page 20 EVO250 - LYRE SPOT & WASH 250W 8 - 8- 2 : Edit Program Ce menu permet de sélectionner les scènes qui seront présentes dans chaque programme. Vous disposez de 250 scènes au maximum. Program 1 Edit Step 64 : Chaque programme peut contenir jusqu'à...
  • Page 21 EVO250 - LYRE SPOT & WASH 250W 8 - 8- 3 : Edit Scene Ce menu permet de créer ou modifier les scènes contenues dans la mémoire de l'EVO250. La mémoire de l'EVO250 peut contenir jusqu'à 250 scènes. Lorsque vous accédez à l'édition des scènes, la première scène par défaut est la scène 001 mais vous pouvez bien-sûr éditer la scène de votre choix.
  • Page 22 EVO250 - LYRE SPOT & WASH 250W 8- 8- 4 : Edit Scene Ce menu permet de récupérer des scènes depuis un contrôleur externe. Pour se faire, connectez votre contrôleur externe sur l'entrée DMX de l'EVO250. Activez le menu Rec.Controller et suivez les étapes décrites ci-dessous.
  • Page 23 EVO250 - LYRE SPOT & WASH 250W 9 - Les canaux et leurs fonc ons 9.1 - Les canaux 1 à 8 Page 24...
  • Page 24 EVO250 - LYRE SPOT & WASH 250W 9.2 - Les canaux 9 à 16 Page 25...

  • Page 25: Caractéris Ques Techniques

    EVO250 - LYRE SPOT & WASH 250W 10 - Caractéris ques techniques • Lampe : type MSD/HSD 250 Puissance : 250W Voltage : 90 à 95 V Culot : GY9.5 Température de couleur : 6000 à 8000 °K Flux lumineux : 15000 à 17000 lm Rendu des couleurs : Ra>85 Durée de vie moyenne : 2000 à...

  • Page 26: Les Roues De Gobos Et De Couleurs

    EVO250 - LYRE SPOT & WASH 250W 11 - Les roues de Gobos et de couleurs Roue de gobos rotatifs Roue de gobos fixes ® ® Réfrences des couleurs E-COLOUR+ ROSCO Ouvert Rouge : Medium Red #027 Bleu : Moonlight Blue #183 Vert : Dark Yellow Green #090 Jaune : Yellow #101 Rose...

  • Page 27: Remplacement Des Gobos Rota Fs

    EVO250 - LYRE SPOT & WASH 250W 12 - Remplacement des gobos rota fs Chaque gobo est monté dans une cage supportant l’engrenage qui permet sa rotation. Chaque cage est démontable séparément pour faciliter le remplacement des gobos. Pour retirer une cage à gobo, poussez la cage vers l’arrière de la roue puis tirez la vers l’extérieur.

  • Page 28: Dimensions

    EVO250 - LYRE SPOT & WASH 250W 14 - Dimensions Page 29...

  • Page 29: Messages D'erreur

    EVO250 - LYRE SPOT & WASH 250W 15 - Messages d'erreur Votre projecteur est équipé d'un système d'auto diagnos c. Ceci lui permet de vous signaler la présence d'un problème technique et de préciser la cause probable. Pour cela à l'allumage de votre projecteur celui-ci fait une vérifi ca on de tous les moteurs et capteurs de posi on indiquée par : Motor reset...
  • Page 30 EVO250 - LYRE SPOT & WASH 250W 16 - Notes Page 31...
  • Page 31 La société CONTEST® apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
