Manuels Connexes pour Contest CCH 830
Sommaire des Matières pour Contest CCH 830

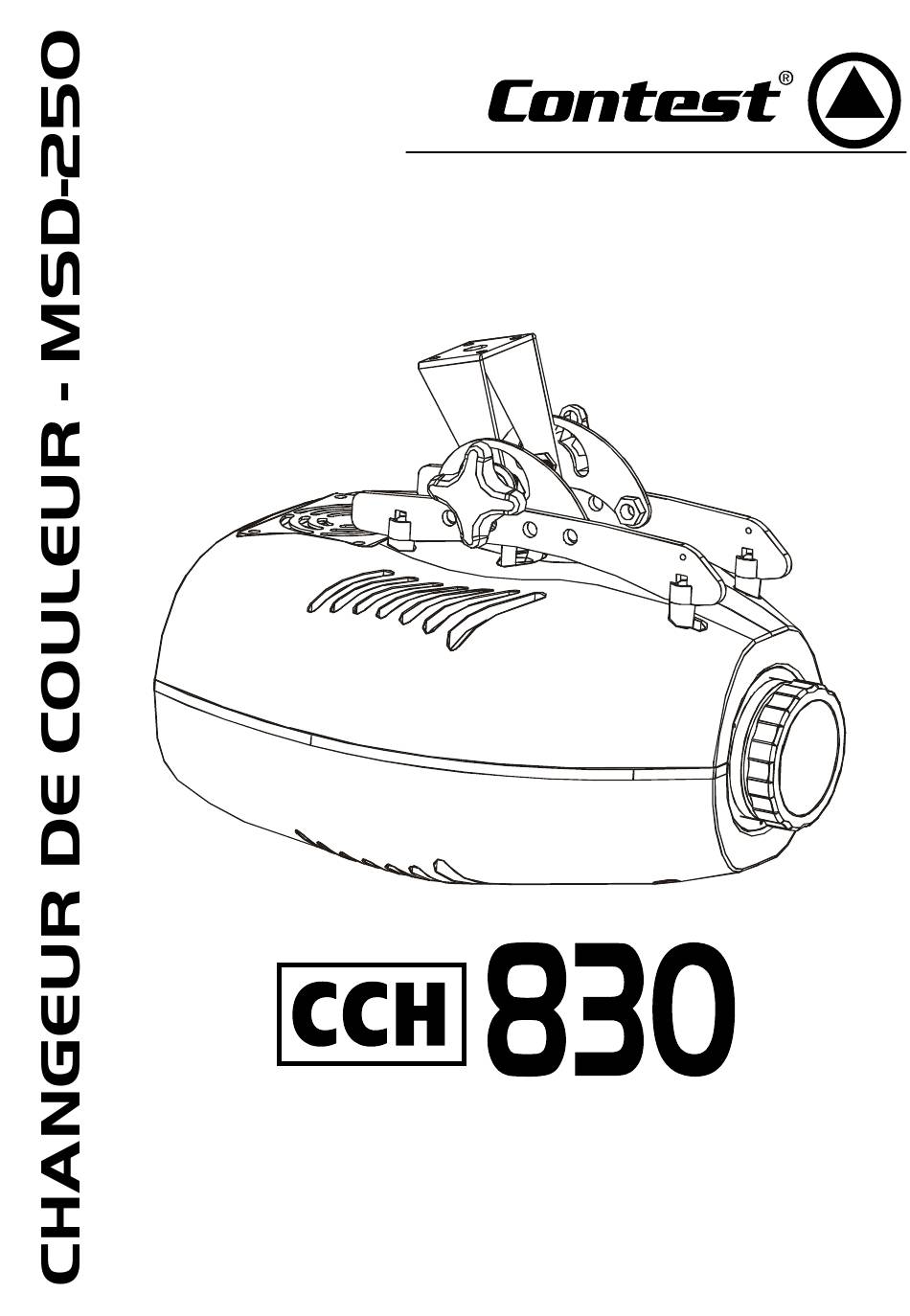

- Page 1 GUIDE DE L’UTILISATEUR 8778 - Version 1.0 Décembre 2006...
-
Page 2: Instructions De Sécurité
CCH-830 - Changeur de Couleur 2 roues - DMX - MSD-250W 1 - Instructions de sécurité • Toute personne ayant à faire avec le montage, la mise en service, le maniement et l'entretien de cet appareil doit être suffisamment qualifiée et suivre les instructions contenues dans ce mode d'emploi. •... -
Page 3: Protection De L'environnement
CCH-830 - Changeur de Couleur 2 roues - DMX - MSD-250W Protection de l’environnement : L’environnement est une cause que défend HITMUSIC, nous commercialisons uniquement des produits propres, conformes aux normes ROHS. Votre produit est composé de matériaux qui doivent être recyclés, ne le jetez pas dans votre poubelle, apportez-le dans un centre de collecte sélective mis en place à... -
Page 4: Caractéristiques Générales

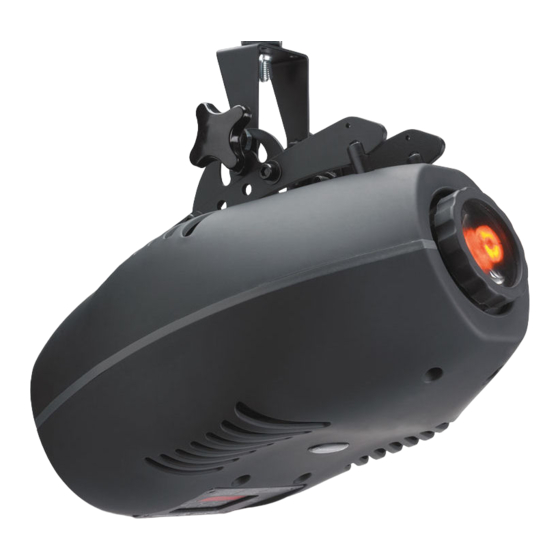

CCH-830 - Changeur de Couleur 2 roues - DMX - MSD-250W 3 - Introduction Nous vous remercions d’avoir choisi le changeur de couleur CCH-830. Vous possédez maintenant un appareil de grande qualité, puissant et intelligent, qui saura de par ses multiples possibilités donner de l’éclat à vos soirées, animations, concerts... -
Page 5: Mise En Place De La Lampe
CCH-830 - Changeur de Couleur 2 roues - DMX - MSD-250W 6 - Mise en place de la lampe Utilisez uniquement une lampe MSD 250/2 8500K. En cas de remplacement ou installation de la lampe veuillez respecter les consignes suivantes : •... -
Page 6: Câblage Et Adressage
CCH-830 - Changeur de Couleur 2 roues - DMX - MSD-250W 8 - Câblage et adressage Branchement de la télécommande DMX : Branchez la prise femelle de votre câble XLR à la sortie XLR de votre télécommande DMX et la prise mâle à l’entrée du projecteur. -
Page 7: Les Menus
Réglage de l'adresse initiale et choix du fonctionnement en maître ou en esclave Réglage de l'adresse initiale Mode esclave : le CCH 830 réagit aux signaux d'un autre CCH 830 Maître. Lancement et choix du mode d'exécution du programme interne Mode autonome sur tempo interne Exécution du programme sur tempo interne, de manière... -
Page 8: Le Menu Set
CCH-830 - Changeur de Couleur 2 roues - DMX - MSD-250W 9.2 - Le menu SET Dans ce menu vous configurez les mouvements et accédez aux réglages de la partie logiciel du CCH-830. Réglage de la sensibilité du microphone intégré Activation du mode autonome lors de la coupure du signal DMX Activation du mode sonore lors de la coupure du signal... -
Page 9: Le Menu Time
CCH-830 - Changeur de Couleur 2 roues - DMX - MSD-250W 9.4 - Le menu TIME Ce menu vous permet de contrôler et de ré initialiser les temps d'utilisation de l'appareil et de sa lampe. Durée d'utilisation de l'appareil en heures. Durée d'utilisation de la lampe en heures. -
Page 10: Le Menu Edit
CCH-830 - Changeur de Couleur 2 roues - DMX - MSD-250W 9.5 - Le menu EDIT Ce menu vous permet d'éditer la séquence interne qui se déclenche avec la commande RUN du menu MODE Nombre de scènes de la séquence. Vous disposez de 48 scènes libres. Si vous sélectionnez S-07, la séquence comportera 7 scènes. -
Page 11: Les Canaux Et Leurs Fonctions
CCH-830 - Changeur de Couleur 2 roues - DMX - MSD-250W 10 - Les canaux et leurs fonctions Canal 1: ROUE DE COULEUR 1 EFFET 0 - 21 Ouvert / blanc 22 - 43 Couleur 1 44 - 65 Couleur 2 66 - 87 Couleur 3 88 - 109... - Page 12 CCH-830 - Changeur de Couleur 2 roues - DMX - MSD-250W Canal 3 : SHUTTER , STROBE EFFET 0 - 31 Shutter fermé 32 - 63 Ouverture en demi lune (de fermé à ouvert) 64 - 95 Effet strobe à vitesse croissante 96 - 127 Shutter ouvert (pas de fonction) 128 - 159...
-
Page 13: Récupération De Scènes Depuis Un Contrôleur Externe
CCH-830 - Changeur de Couleur 2 roues - DMX - MSD-250W 11 - Récupération de scènes depuis un contrôleur externe 1 - Connectez le contrôleur au CCH-830. 2 -Appelez la scène qui vous intéresse. 3 -Positionez le sous-menu STEP sur SC-01, validez avec ENTER. L'afficheur indique alors C-O1. 4 -Sélectionnez CNIN puis validez avec ENTER, l'afficheur indique SC-O2 pour vous signifier que la première scène est enregistrée. -
Page 14: Caractéristiques Techniques
CCH-830 - Changeur de Couleur 2 roues - DMX - MSD-250W 13 - Caractéristiques techniques - Alimentation : 230V - 50Hz - Consommation : 400W - Canaux DMX : - Connexion DMX-512 : XLR 3 broches - Poids : 12 Kg 14 - Dimensions Page 14... - Page 15 CCH-830 - Changeur de Couleur 2 roues - DMX - MSD-250W Page 15...
- Page 16 La société CONTEST apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des...
