CCH-830 - Changeur de Couleur 2 roues - DMX - MSD-250W
8 - Câblage et adressage

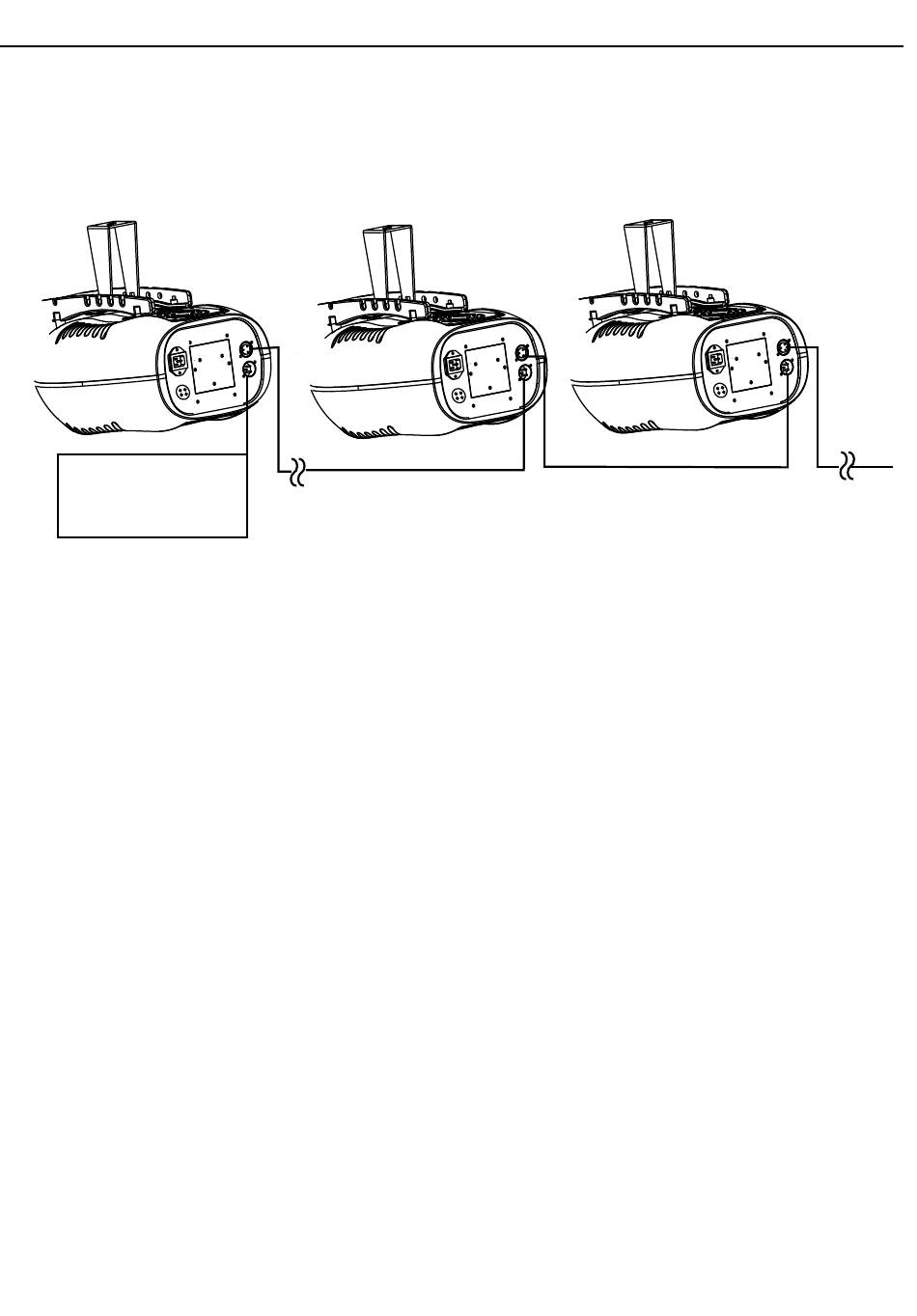

Branchement de la télécommande DMX :
Branchez la prise femelle de votre câble XLR à la sortie XLR de votre télécommande DMX et la prise mâle à
l'entrée du projecteur. Reliez vos projecteurs les uns aux autres via des câbles XLR.
Télécommande
DMX
Branchement DMX avec un terminal DMX :
Pour une installation DMX où les câbles ont à couvrir une distance de plus de 100 m, il est recommandé d'utiliser
un terminal DMX qui est tout simplement une prise XLR munie d'une résistance de 120 Ohm. Branchez ce terminal
à la sortie DMX du dernier appareil de la chaîne.
Adressage des appareils :
Tous les appareils doivent avoir une adresse DMX quand vous utilisez un signal DMX, ainsi l'appareil répondra
au signal qui lui est adressé. L'adresse est le numéro du canal sur lequel l'appareil reçoit l'information envoyé par
la télécommande DMX. Vous attribuez l'adresse DMX d'un projecteur en programmant le numéro du canal sur
l'afficheur.
Vous pouvez programmer tous les appareils sur la même adresse ainsi tous les appareils répondront au même
signal DMX simultanément, ou vous pouvez programmer chaque appareil sur des adresses différentes, ainsi
chaque appareil répondra à son signal DMX, ils seront donc indépendants. Le CCH-830 fonctionne grâce à 4
canaux.
Pour adresser séparément chaque appareils vous devez sauter 4 canaux entre chaque adresse.
Voir exemple ci-contre.
NB : Après l'avoir allumé, le CCH-830 détectera automatiquement le signal DMX, et l'afficheur indiquera
« A.001» (son adresse DMX). Si l'appareil ne reçoit pas de signal DMX, l'adresse DMX affichée clignotera. Dans
ce cas, vérifiez que votre câble est bien branché à l'entrée DMX de votre projecteur, que votre télécommande est
bien allumée et que les câbles utilisés ne sont pas défectueux.
Page 6
