Sommaire des Matières pour Contest ROTOR7i

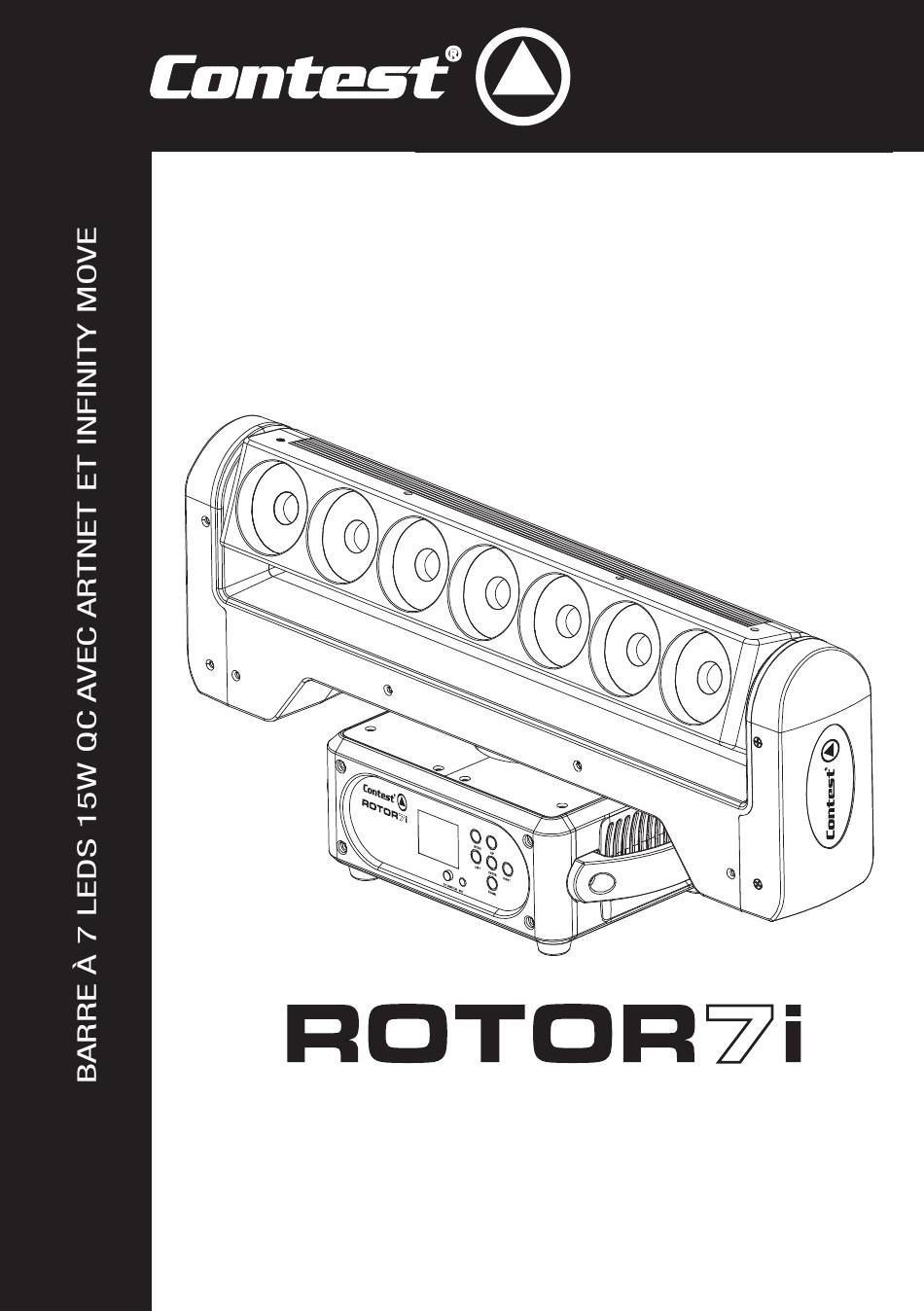

- Page 1 GUIDE DE L’UTILISATEUR 10407 - Version 1 / 11-2015...
-
Page 2: Instructions De Sécurité

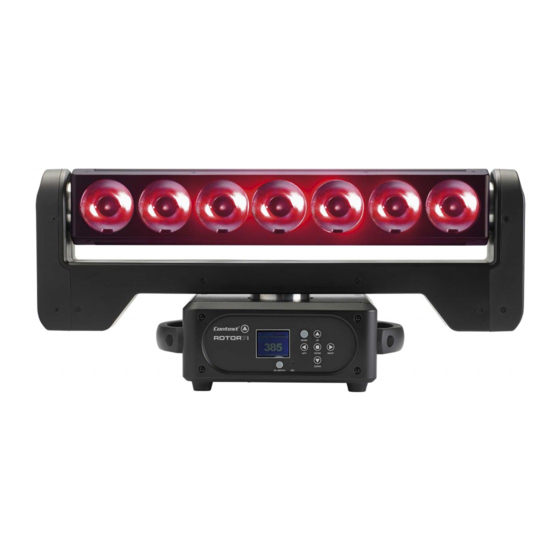

ROTOR7i - Barre à 7 LEDs 15W QC avec Artnet et infinity move Français 1 - Instructions de sécurité Informations importantes de sécurité Cet appareil a été créé pour fonctionner en lieu chauffé et isolé de toute forme d'humidité ou de projection d'eau. -
Page 3: Caractéristiques
Français 2 - Introduction Nous vous remercions d’avoir choisi la lyre ROTOR7i. Vous possédez maintenant un appareil de grande qualité, puissant et intelligent, qui saura de par ses multiples possibilités donner de l’éclat à vos soirées, animations, concerts... 3 - Caractéristiques Source lumineuse •... - Page 4 ROTOR7i - Barre à 7 LEDs 15W QC avec Artnet et infinity move Français 4 - Description 1 - Barre contenant les lentilles de sortie 2 - Afficheur Permet de visualiser les menus. 3 - Touche DC SWITCH Permet d'allumer le menu lorsque la Lyre est hors tension.
-
Page 5: Installation Des Systèmes Quick-Lock
ROTOR7i - Barre à 7 LEDs 15W QC avec Artnet et infinity move Français 8 - Entrée alimentation © © Fiche Powercon Neutrik 9 - Entrées DMX sur XLR 3 et 5 broches 10 - Sorties DMX sur XLR 3 et 5 broches 11 - Sortie alimentation ©... -
Page 6: Câblage Et Adressage Et Alimentation En Chaîne
NB : Après l’avoir allumée, la ROTOR7i détectera automatiquement le signal DMX, et l’afficheur indiquera « A.001» (son adresse DMX). Si l’appareil ne reçoit pas de signal DMX, «A001» clignotera. Dans ce cas, vérifiez que votre câble est bien branché à l’entrée DMX de votre lyre, que votre télécommande est bien allumée et que les câbles utilisés ne sont pas défectueux. -
Page 7: Les Menus
ROTOR7i - Barre à 7 LEDs 15W QC avec Artnet et infinity move Français 7 - Les menus Les menus de la ROTOR7i permettent de configurer l'appareil afin d'adapter son fonctionnement aux différents types d'utilisation. L'accès au menu principal se fait en appuyant sur la touche MODE. -
Page 8: Le Menu Personality
ROTOR7i - Barre à 7 LEDs 15W QC avec Artnet et infinity move Français 7.2 Le menu INFORMATION Dans ce menu vous visualisez les temps de fonctionnement de la lyre, la température et la version du logiciel interne. Sous menus Sous sous menu Différentes valeurs... -
Page 9: Le Menu Personality (Suite Et Fin)
ROTOR7i - Barre à 7 LEDs 15W QC avec Artnet et infinity move Français 7.3 Le menu PERSONALITY (suite et fin) Sous menus Sous sous menu Différentes valeurs Explications Permet de fixer la vitesse des mouvements du mode Mov. Speed Speed 1 ~ 4 AUTO : 1 = rapide ;... -
Page 10: Le Menu Reset Function
ROTOR7i - Barre à 7 LEDs 15W QC avec Artnet et infinity move Français 7.4 Le menu Reset Function Ce menu vous permet d'effectuer un reset des moteurs pas à pas si vous constatez un défaut de positionnement par exemple. -
Page 11: Le Menu Edit Program
250 scènes qui constituent ces programmes. La ROTOR7i peut être assignée à 3 différents groupes d'esclaves (Fonction Slave mode du menu Function) La lyre déclarée Master envoie les programmes avec une information de groupe d'esclaves. -
Page 12: Le Menu Effect Adjust
ROTOR7i - Barre à 7 LEDs 15W QC avec Artnet et infinity move Français Précision sur le déroulement des groupes de programmes et des scènes qu'ils contiennent Exemple : Le programme 2 contient les scènes 10, 11, 12 et 13 Le Programme 4 contient les scènes 8, 9 et 10... -
Page 13: Les Canaux Dmx Et Leurs Fonctions
ROTOR7i - Barre à 7 LEDs 15W QC avec Artnet et infinity move Français 8 - Les canaux DMX et leurs fonctions La lyre ROTOR7i comporte 3 modes DMX pré réglés : Le mode Basique qui comporte 16 canaux, le mode Standard qui comporte 21 canaux et le mode Expert qui comporte 117 canaux. - Page 14 ROTOR7i - Barre à 7 LEDs 15W QC avec Artnet et infinity move Français Blanc pour toutes les LEDs 000 - 255 000 : Black out - 255 : blanc 100% Macros de couleurs 000 - 007 Pas de fonction 008 - 039 Enchaînement de Rouge vers Jaune...
- Page 15 ROTOR7i - Barre à 7 LEDs 15W QC avec Artnet et infinity move Français Dimmer des couleurs prédéfinies 000 - 255 Intensité de 0 à 100% Programmes internes 000-010 Pas de fonction 011-019 Programme automatique 1 avec couleurs automatiques 020-027...
-
Page 16: Les Différents Modes De Dimmer
ROTOR7i - Barre à 7 LEDs 15W QC avec Artnet et infinity move Français Rouge pour la LED 1 000 - 255 000 : Black out - 255 : rouge 100% Vert pour la LED 1 000 - 255 De rapide vers lent... -
Page 17: Ouverture Et Puissance Lumineuse
ROTOR7i - Barre à 7 LEDs 15W QC avec Artnet et infinity move Français 9 - Ouverture et puissance lumineuse Intensité (lux) 44400 25260 15430 10960 8081 4° Distance (m) Ø 0,06 Ø 0,15 Ø 0,24 Ø 0,32 Ø 0,40 Diametre (m) (4°) -
Page 18: Dimensions
ROTOR7i - Barre à 7 LEDs 15W QC avec Artnet et infinity move Français 11 - Dimensions Page 18... - Page 19 ROTOR7i - Barre à 7 LEDs 15W QC avec Artnet et infinity move Français 12 - Notes Page 19...
- Page 20 être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel. ® Pour bénéficier des dernières informations et mises à jour sur les produits CONTEST connectez-vous sur www.contest-lighting.com ®...
