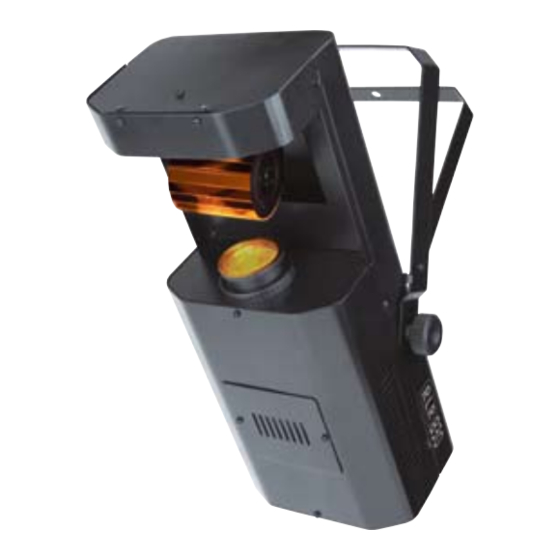

Manuels Connexes pour Contest RLR 830
Sommaire des Matières pour Contest RLR 830

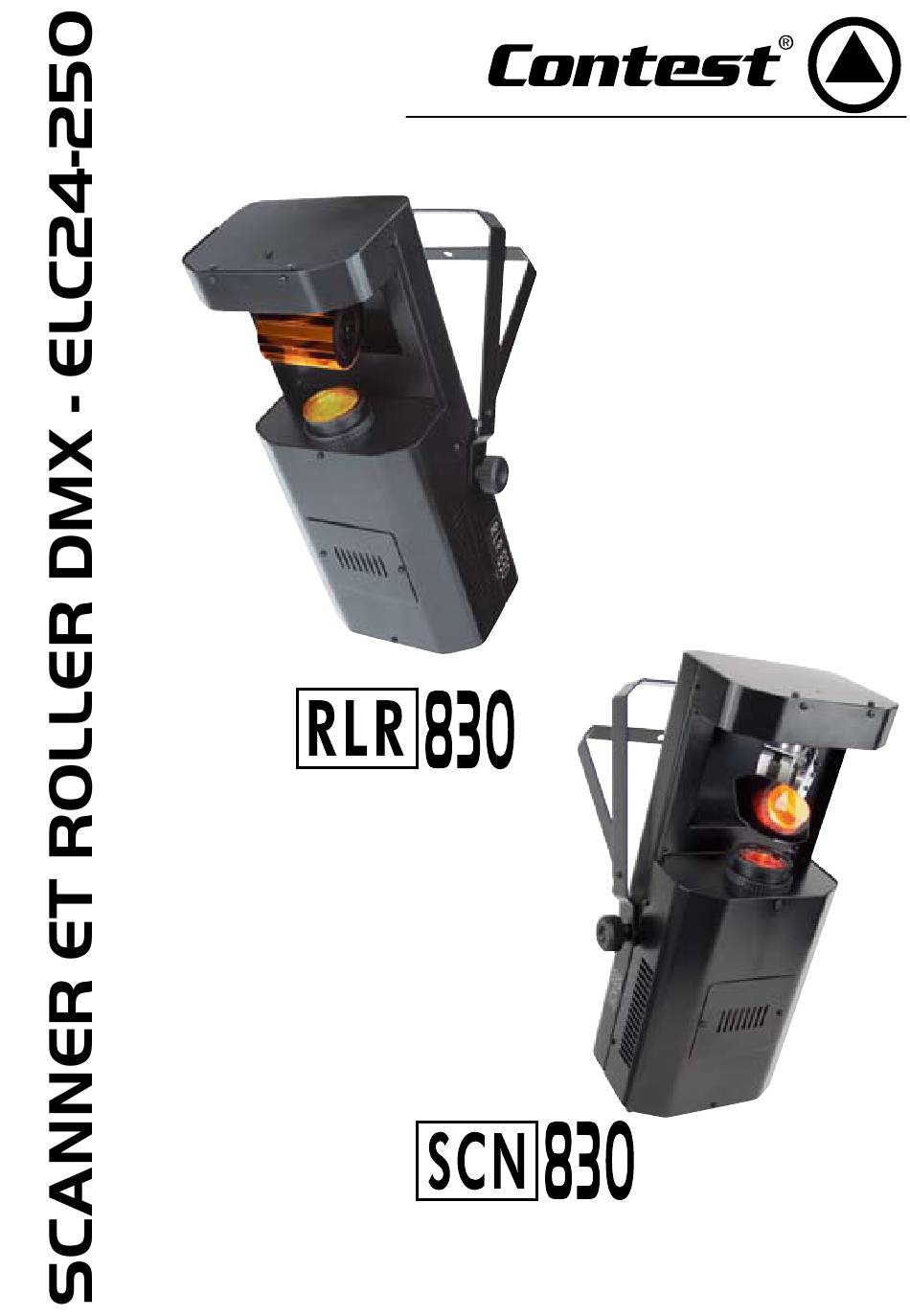

- Page 1 Ouvert 1,2 m 1,2 m Ouvert GUIDE DE L’UTILISATEUR 8781 - 8782 - Version 1.0 Décembre 2006...
- Page 2 SCN / RLR - 830 - Scanners et Rollers DMX 512 - ELC 24V-250W Page 2...
-
Page 3: Instructions De Sécurité
SCN / RLR - 830 - Scanners et Rollers DMX 512 - ELC 24V-250W 1 - Instructions de sécurité • Toute personne ayant à faire avec le montage, la mise en service, le maniement et l'entretien de cet appareil doit être suffisamment qualifiée et suivre les instructions contenues dans ce mode d'emploi. •... -
Page 4: Protection De L'environnement
SCN / RLR - 830 - Scanners et Rollers DMX 512 - ELC 24V-250W Protection de l’environnement : L’environnement est une cause que défend HITMUSIC, nous commercialisons uniquement des produits propres, conformes aux normes ROHS. Votre produit est composé de matériaux qui doivent être recyclés, ne le jetez pas dans votre poubelle, apportez-le dans un centre de collecte sélective mis en place à... - Page 5 SCN / RLR - 830 - Scanners et Rollers DMX 512 - ELC 24V-250W 3 - Description 1- Entrée DMX. Fiche XLR mâle. PIN1=Masse /PIN2=signal -/PIN3=signal +. Si vous utilisez un appareil avec une sortie DMX de 5 broches, vous devrez utiliser un adaptateur de 5 vers 3 broches.
-
Page 6: Mise En Place De La Lampe
SCN / RLR - 830 - Scanners et Rollers DMX 512 - ELC 24V-250W 4 - Mise en place de la lampe Utilisez uniquement une lampe halogène ELC 24V 250W. En cas de remplacement ou installation de la lampe veuillez respecter les consignes suivantes : •... -
Page 7: Utilisation
à la lumière. Quand vous reliez le RLR 830 au SCN 830 en mode seul, le RLR 830 est le maître. Cette fonction vous permet de réaliser des effets de lumière précis. Vous saurez quel appareil est le maître (MASTER, celui qui contrôle), parce qu’aucun câble ne sera branché... - Page 8 SCN / RLR - 830 - Scanners et Rollers DMX 512 - ELC 24V-250W C - Assignation DMX. Si vous utilisez une télécommande DMX pour contrôler vos appareils, vous devez relier vos appareils via les fiches XLR. Dans le cas d’une boucle DMX de grande longueur (plus de 100 m) il est recommandé d’utiliser un circuit bouchon (Résistance de 120 Ohm entre les bornes 2 et 3 d’une fiche XLR).
-
Page 9: Valeurs Dmx Des Canaux
Gobo 10 96 - 103 Gobo 11 104 - 111 Gobo 12 112 - 119 Gobo 13 1,2 m 120 - 127 Gobo 14 128 - 255 Rainbow gobo à vitesse variable Liste des gobos SCN-RLR 830 Ouvert Page 9... - Page 10 SCN / RLR - 830 - Scanners et Rollers DMX 512 - ELC 24V-250W Canal 3 - COULEURS Effet 0 - 10 Blanc 11 - 21 Vert 22 - 32 Orange 33 - 43 Bleu ciel 44 - 54 Ambre 55 - 65 Rouge 66 - 76...
-
Page 11: Spécifications Techniques
SCN / RLR - 830 - Scanners et Rollers DMX 512 - ELC 24V-250W 7 - Spécifications techniques - Alimentation : AC 120V 60Hz ou 230 - 250V 50 Hz - 60Hz. - Lampe : ELC 24V 250W. - 4 moteurs pas à pas contrôlés par un microprocesseur. - 14 gobos., et ouvert, 11 couleurs. - Page 12 La société CONTEST apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des...
