Vous pouvez utiliser votre RLR ou SCN-830 de trois façons.
A. La fonction pré programmée MASTER/SLAVE
B. Télécommande EASY - 2
C. Assignation DMX
Vous n'avez pas besoin d'éteindre l'appareil pour changer les switches, un nouveau paramétrage des dipswitches
sera immédiatement pris en compte. A chaque fois que vous allumez votre appareil, les moteurs reviendront à leur
position par défaut et vous pourrez entendre un peu de bruit pendant 20 secondes, c'est la phase d'initialisation.
Ensuite l'appareil sera prêt à recevoir le signal DMX ou les impulsions sonores.
A. La fonction MASTER/SLAVE
En reliant les connexions MASTER/SLAVE des appareils, le premier appareil contrôlera les suivants, pour donner
une impulsion sonore automatique synchronisée à la lumière.
Quand vous reliez le RLR 830 au SCN 830 en mode seul, le RLR 830 est le maître.
Cette fonction vous permet de réaliser des effets de lumière précis. Vous saurez quel appareil est le maître
(MASTER, celui qui contrôle), parce qu'aucun câble ne sera branché à l'entrée DMX. Les autres appareils esclaves
(SLAVE) auront leurs câbles DMX branchés aux entrées DMX.
La fonction MASTER/SLAVE passe outre tous les dipswitches (commutateurs) mais nécessite que le commutateur n°10
soit enclenché.
Les DIPSWITCHES 1 à 9 ne sont pas utilisés en mode MASTER/SLAVE.
- Inversion des mouvements
Quand le dipswitch (commutateur) 10 est sur OFF, l'appareil fonctionne normalement, et quand il est sur ON
l'appareil est en mode MASTER/SLAVE. Pour inverser le PAN et le TILT par rapport au maître, vous pouvez mettre
sur ON le dipswitch 10 sur les appareils esclaves vous obtenez ainsi des mouvements inversés, tout en conservant
une synchronisation sur les couleurs et les gobos.
En fonctionnement DMX le dipswitch 10 doit être positionné sur OFF.
B - Fonctionnement avec la télécommande EASY - 2 (en option)

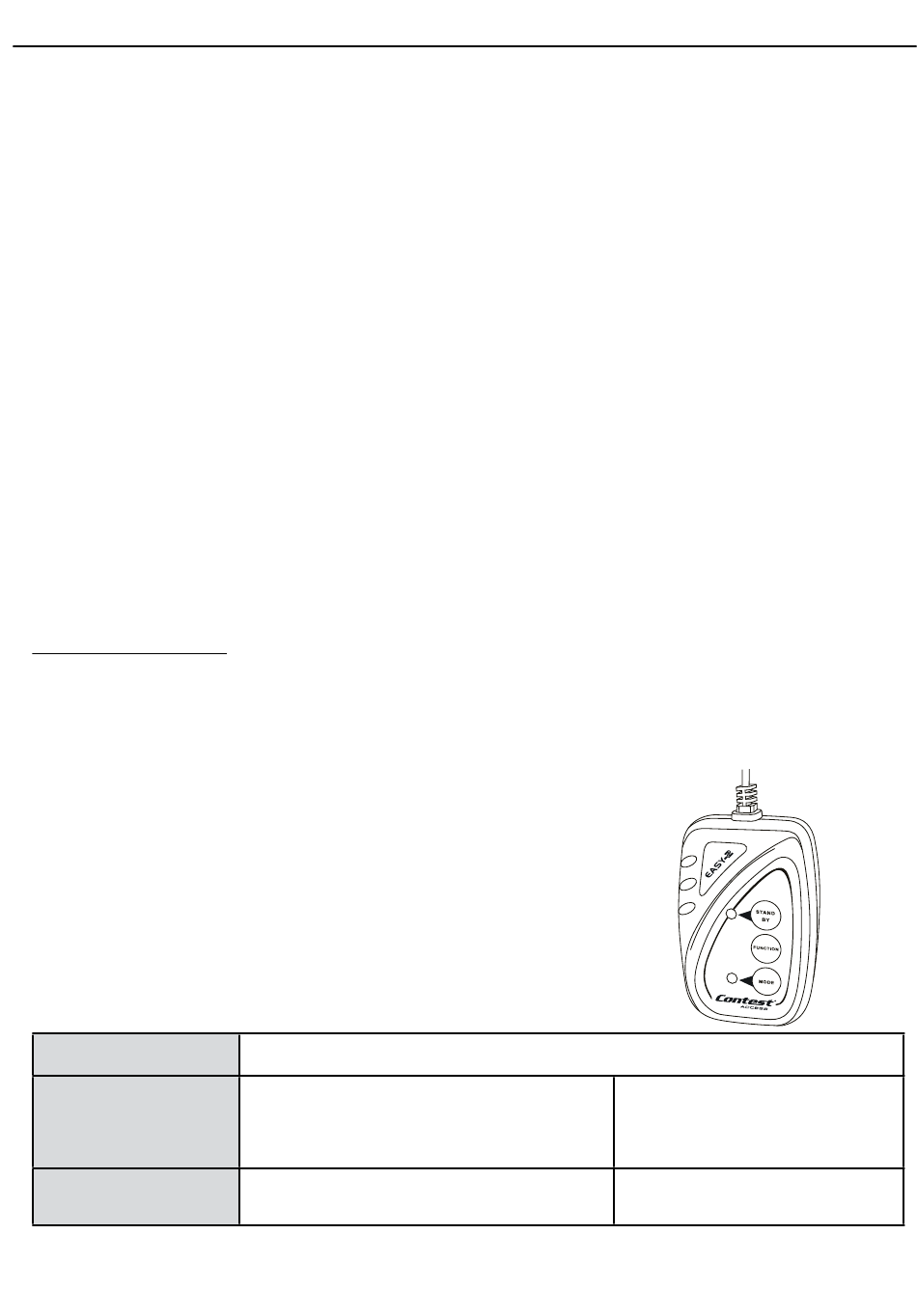

La télécommande EASY - 2 est simple d'utilisation, facile à installer et peut
piloter jusqu'à 4 appareils synchronisés.
Branchez votre télécommande dans le châssis jack 6.35, repérez «Remote
Control» puis reliez les autres appareils via les fiches XLR comme pour un
câblage DMX classique. Grâce à cette télécommande vous pouvez accéder
aux différentes fonctions suivantes ; blackout, strobe/next, et fast/slow.
STAND - BY
FUNCTION
MODE
SCN / RLR - 830 - Scanners et Rollers DMX 512 - ELC 24V-250W
Blackout
1 appui : Strobe en couleur
er
2 appui : Strobe synchronisé en blanc.
ème
3 appui : Strobe rapide en blanc.
ème
FAST (rapide)
la LED est éteinte
Changement de couleur à
chaque impulsion sur la touche.
SLOW (lent)
La LED est allumée.
