Sommaire des Matières pour Contest Evora B2R

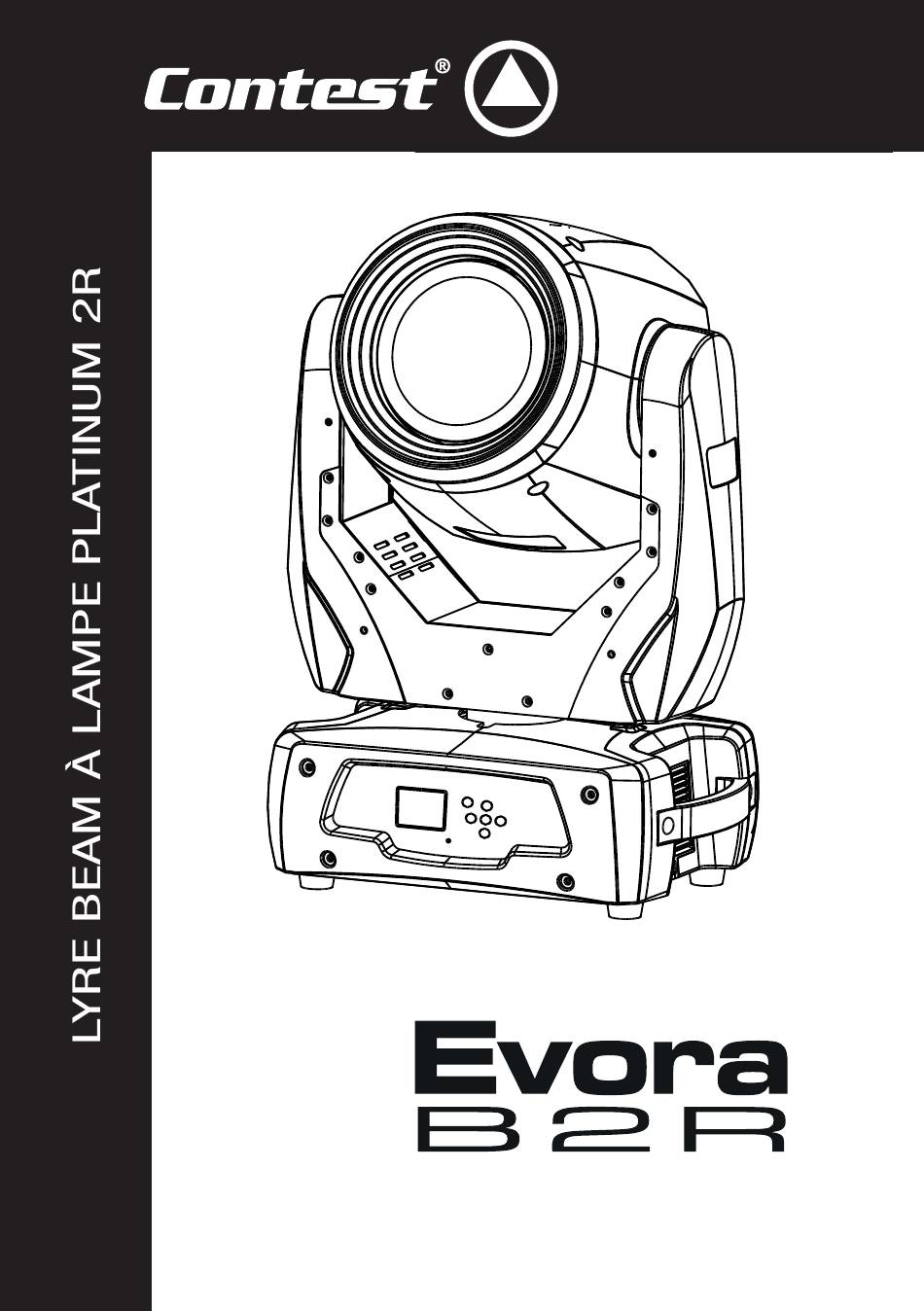

- Page 1 GUIDE DE L’UTILISATEUR 10146 - Version 1 Janvier 2014...
-
Page 2: Instructions De Sécurité
ATTENTION : Afin de réduire les risques de chocs électriques, ne retirez jamais les capots. Seuls les services techniques compétents et reconnus par CONTEST sont Il n’y a aucune pièce réparable par l’utilisateur à l’intérieur. Contactez un service technique habilités à réaliser la maintenance de cet appareil. Les gestes courants compétent pour la maintenance de cet appareil. -
Page 3: Caractéristiques
Evora-B2R - Lyre beam à lampe Platinum 2R Français 2 - Introduction Nous vous remercions d’avoir choisi la lyre Evora-B2R. Vous possédez maintenant un appareil de grande qualité, puissant et intelligent, qui saura de par ses multiples possibilités donner de l’éclat à vos soirées, animations, concerts... 3 - Caractéristiques Source lumineuse •... - Page 4 Evora-B2R - Lyre beam à lampe Platinum 2R Français 4 - Description 1 - Lentille de sortie 2 - MIC Permet la synchronisation musicale. 3 - Afficheur Permet de visualiser les menus. 4 - Touche MODE/ESC Permet d’entrer dans les menus et d’en remonter l’arborescence.
-
Page 5: Installation De La Lampe
Evora-B2R - Lyre beam à lampe Platinum 2R Français 6 - Installation de la lampe Avant de remplacer la lampe, déconnectez Toute lampe abîmée ou déformée doit être l’appareil du secteur et attendez au moins remplacée 1 heure que la lampe refroidisse. Cet appareil a été... -
Page 6: Installation Des Systèmes Quick-Lock
Evora-B2R - Lyre beam à lampe Platinum 2R Français 6 - Installation des systèmes Quick-Lock ATTENTION ! Veillez au bon serrage du point d‘accroche. Il est obligatoire d’installer une élingue de sécurité. La lyre Evora-B2R est fournie avec un systèmes QuickLock qui vous garantis des manipulations rapides. L’exemple ci-contre vous montre le principe de montage de la fixations Omega. -
Page 7: Câblage Et Adressage Et Alimentation En Chaîne
Evora-B2R - Lyre beam à lampe Platinum 2R Français 6 - Câblage et adressage et alimentation en chaîne Branchement de la télécommande DMX : Branchez la prise femelle de votre câble XLR à la sortie XLR de votre télécommande DMX et la prise mâle à l’entrée de la lyre. Reliez vos lyres les unes aux autres via des câbles XLR. -
Page 8: Les Menus
Evora-B2R - Lyre beam à lampe Platinum 2R Français 7 - Les menus Les menus de la Evora-B2R permettent de configurer l'appareil afin d'adapter son fonctionnement aux différents types d'utilisation. L'accès au menu principal se fait en appuyant sur la touche MODE / ESC. Pour vous déplacer dans les sous-menus, utilisez les touches de navigation. -
Page 9: Le Menu Lamp Control
Evora-B2R - Lyre beam à lampe Platinum 2R Français 7.2 Le menu INFORMATION Dans ce menu vous visualisez les temps de fonctionnement de la lyre, la température et la version du logiciel interne. Sous menus Différentes valeurs Explications Current Time Temps passé... -
Page 10: Le Menu Personality
Evora-B2R - Lyre beam à lampe Platinum 2R Français 7.4 Le menu PERSONALITY Dans ce menu vous personnalisez certains comportements de la lyre, vous ajustez la ventilation, personnalisez l'affichage et reinitialisez toutes les fonctions à leurs valeurs d'usine. Sous menus Sous sous menu Différentes valeurs Explications... -
Page 11: Le Menu Reset Function
Evora-B2R - Lyre beam à lampe Platinum 2R Français Délai au delà duquel l'afficheur s'éteint lorsque le Shutoff time 02 ~60m (05m) menu n'est plus utilisé. Display Reverse ON/OFF Renverse l'affichage de 180° Permet de verrouiller le clavier s'il n'est pas utilisé Display setting pendant plus de 15 secondes. -
Page 12: Le Menu Effect Adjust
Evora-B2R - Lyre beam à lampe Platinum 2R Français 7.6 Le menu Effect Adjust Ce menu vous permet de tester les fonctions, de piloter manuellement chaque fonction et de calibrer les mouvements PAN et TILT. Sous menus Différentes valeurs Explications AUTO Test Channel Permet de tester chaque fonction individuellement. -
Page 13: Le Menu Edit Program
Evora-B2R - Lyre beam à lampe Platinum 2R Français Edition du mode Personnel A : - Max Channel correspond aux nombres de canaux qui Max Channel = XX seront utilisés. Edit User mode A PAN = CHXX - PAN = CHXX correspond au canal sur lequel sera ...etc assignée la fonction PAN (par exemple). - Page 14 Evora-B2R - Lyre beam à lampe Platinum 2R Français Ce sous menu permet d'éditer une des 250 scènes. • Auto Program, Sélectionnez la scène à éditer, validez avec ENTER. PAN, TILT Fine, Sélectionnez chaque fonction (PAN, TILT, ...etc), validez avec Scene 1 ENTER, puis assignez pour la fonction sélectionnée une valeur Scene 2...
-
Page 15: Les Canaux Dmx Et Leurs Fonctions
Evora-B2R - Lyre beam à lampe Platinum 2R Français 8 - Les canaux DMX et leurs fonctions La lyre Evora-B2R comporte 3 modes DMX pré réglés : Le mode Basique qui comporte 10 canaux, le mode Standard qui comporte 12 canaux et le mode Expert qui comporte 16 canaux. - Page 16 Evora-B2R - Lyre beam à lampe Platinum 2R Français 120 - 126 Gobo 1 Shake 127 - 133 Gobo 2 Shake 134 - 140 Gobo 3 Shake 141 - 147 Gobo 4 Shake 148 - 154 Gobo 5 Shake 155 - 161 Gobo 6 Shake 162 - 168 Gobo 7 Shake...
- Page 17 Evora-B2R - Lyre beam à lampe Platinum 2R Français TILT 000 - 255 Mouvement TILT sur 270° Vitesse des mouvement PAN et TILT 000 - 225 Vitesse maximale vers vitesse minimale 226 - 235 Black-Out pendant les mouvements 236 - 245 Black-Out pendant les rotations des roues 246 - 255 Pas de fonction...
-
Page 18: Les Messages D'erreur
Dans tous les cas veuillez noter l’erreur affichée à l’écran et contactez votre revendeur pour engager la procédure de maintenance. Ne tentez pas de réparation par vous même, seul les techniciens habilités par Contest peuvent intervenir sur ce type de matériel. -
Page 19: Ouverture Et Puissance Lumineuse
Evora-B2R - Lyre beam à lampe Platinum 2R Français 11 - Ouverture et puissance lumineuse Intensité (lux) Full 42480 18690 10390 Distance (m) 12 - Dimensions 270° 302,6 247,6 428,3 109,5 211,2 315° 315° Page 19... - Page 20 La société CONTEST® apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
