Sommaire des Matières pour Contest DIM-4X5

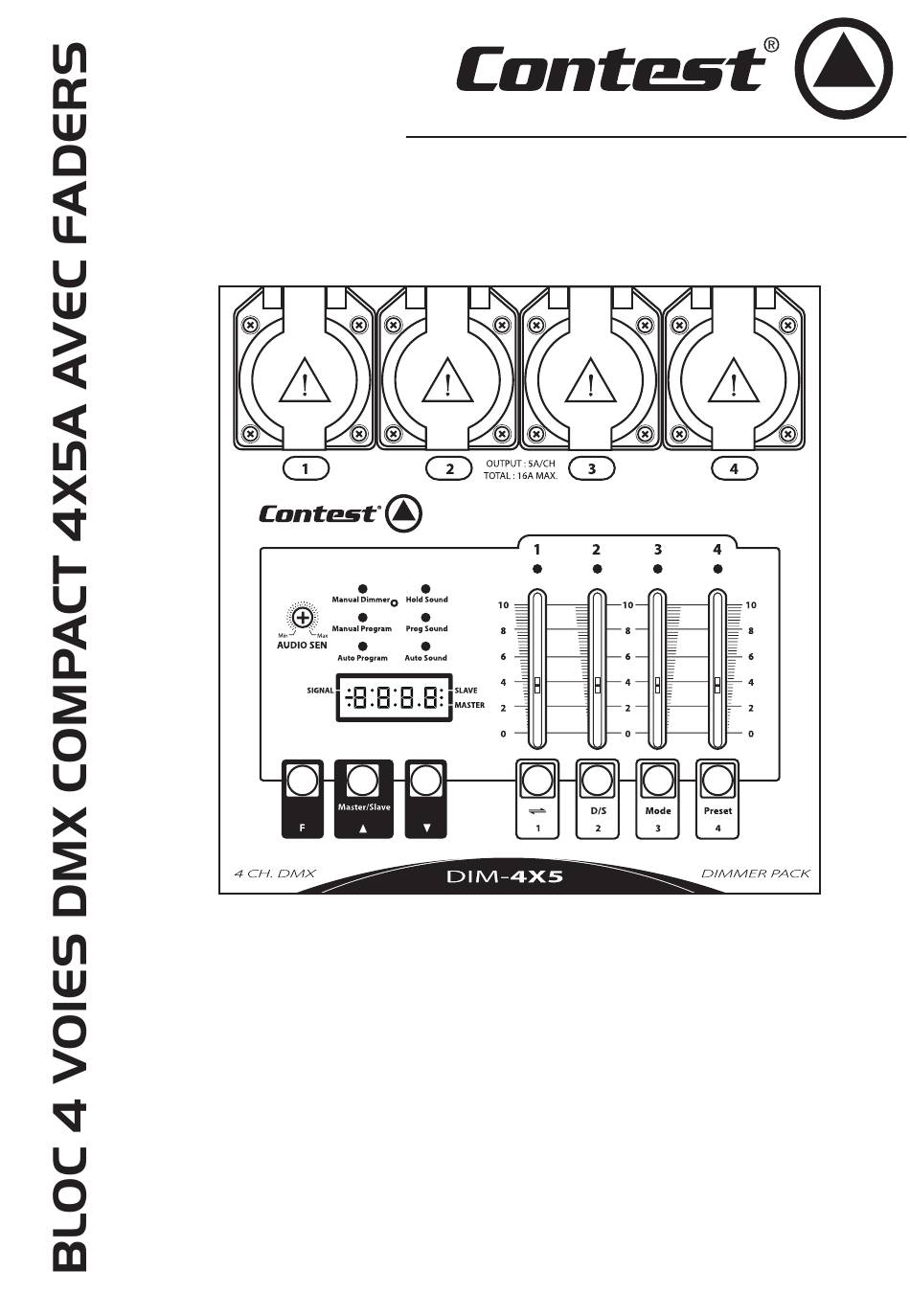

- Page 1 DiM-4x5 GUIDE DE L’UTILISATEUR 9057 - Version 1.0 Décembre 2007...
-
Page 2: Instructions De Sécurité
DIM-4x5 - Bloc 4 voies DMX compact 4x5A avec faders 1 - Instructions de sécurité • Toute personne ayant à faire avec le montage, la mise en service, le maniement et l'entretien de cet appareil doit être suffisamment qualifiée et suivre les instructions contenues dans ce mode d'emploi. -
Page 3: Caractéristiques Techniques
DIM-4x5 - Bloc 4 voies DMX compact 4x5A avec faders 3 - Caractéristiques techniques • Poids : 2,5 kg • Dimensions : 260 x 210 x 72 mm • Alimentation : AC 230V, 50-60Hz, 16A • Fusible : 6.3A - 250V •... -
Page 4: Utilisation
DIM-4x5 - Bloc 4 voies DMX compact 4x5A avec faders 4 - Utilisation A - Mode esclave (slave) : 1 - Accéder au mode Esclave (slave) Appuyez sur les touches F et MASTER/SLAVE en même temps, le témoin lumineux Slave de l’écran s’allume, et l’écran affiche "IN"... - Page 5 DIM-4x5 - Bloc 4 voies DMX compact 4x5A avec faders B - Mode Maître (master) 1 - Accéder au mode Maître (master) Appuyez sur les touches F et MASTER/SLAVE en même temps, le témoin lumineux Master de l’écran clignotera, et l’écran affichera "OUT" ce qui confirme que votre bloc est bien en mode Maître (master).
- Page 6 Ces potentiomètres sont utilisés pour contrôler les différents canaux. Rappelez vous que ces potentiomètres sont conformes à la norme HTP (priorité à la valeur la plus haute). D - Contrôle Analogique Le bloc DIM-4x5 est capable de recevoir un signal analogique 0-10V. Ci-dessous le brochage de la sortie 0-10V. 5 - AFFICHAGES AFFICHAGE...
- Page 7 DIM-4x5 - Bloc 4 voies DMX compact 4x5A avec faders 6 - ATTENTION ! 1 - Le bloc doit être raccordé à la terre. 2 - Pour prévenir les risques de feu et d’impact, n’exposez pas le bloc à la pluie ou à l’humidité.
- Page 8 La société CONTEST apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des...
