Sommaire des Matières pour Contest DIGIHEAD-36

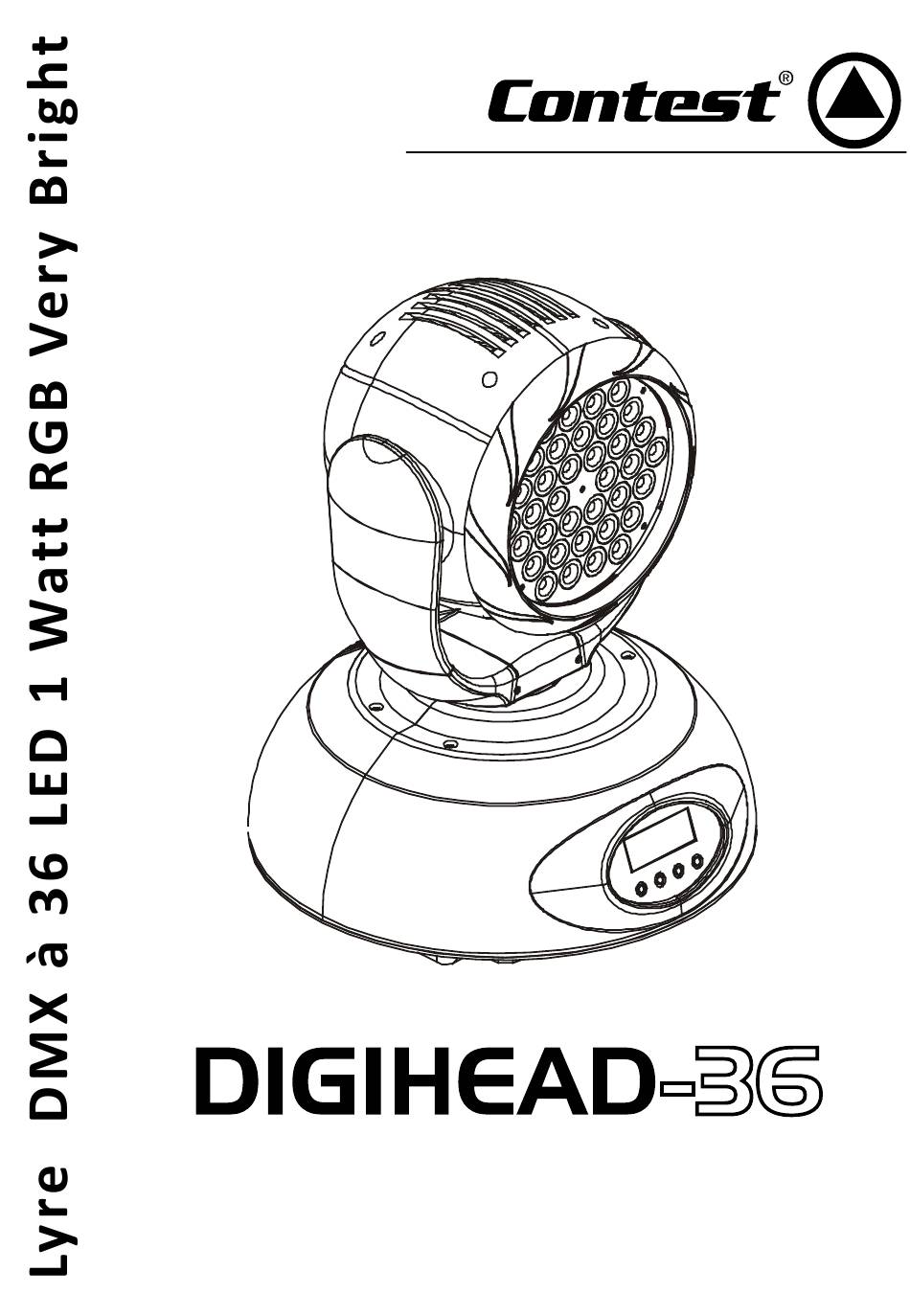

- Page 1 GUIDE DE L’UTILISATEUR 8788 - Version 1.5 Février 2010...
-
Page 2: Instructions De Sécurité
DIGIHEAD 36 - Lyre DMX LED 1W RGB Very Bright 1 - Instructions de sécurité 1.1 - Symboles utilisés Le symbole CAUTION signale un risque de L e sy m b o l e I M P O RTA N T s i g n a l e u n e dégradation du produit. -
Page 3: Instructions Et Recommandations
DIGIHEAD 36 - Lyre DMX LED 1W RGB Very Bright 1.3 - Instructions et recommandations 1 - Lisez les instructions: il est conseillé de bien lire toutes les 11 - Protection des câbles électriques: Il faut veiller à ce que les instructions d’utilisation et de fonctionnement avant l’utilisation câbles électriques ne soient pas susceptibles d’être de l’appareil. -
Page 4: Caractéristiques Générales
DIGIHEAD 36 - Lyre DMX LED 1W RGB Very Bright 2 - Introduction Nous vous remercions d’avoir choisi la lyre DIGIHEAD 36. Vous possédez maintenant un appareil de grande qualité, puissant et intelligent, qui saura de par ses multiples possibilités donner de l’éclat à vos soirées, animations, concerts... -
Page 5: Description De L'appareil
DIGIHEAD 36 - Lyre DMX LED 1W RGB Very Bright 4 - Description de l’appareil 1 - LED’s et système optique 2 - Yoke de support du projecteur 3 - Afficheur 4 - MODE/ESC Permet d’entrer dans les menus et les sous-menus. Il sert aussi à... -
Page 6: Installation Des Systèmes Quick-Lock
DIGIHEAD 36 - Lyre DMX LED 1W RGB Very Bright 5 - Installation des systèmes Quick-Lock 1 : Support de crochet 2 : Crochet 3 : Elingue de sécurité (Lors de l'installation dans un lieu public, la législation impose pour chaque appareil une double accroche de sécurité. -
Page 7: Câblage Et Adressage
DIGIHEAD 36 - Lyre DMX LED 1W RGB Very Bright 6 - Câblage et adressage Branchement de la télécommande DMX : Branchez la prise femelle de votre câble XLR à la sortie XLR de votre télécommande DMX et la prise mâle à l’entrée de la lyre. -
Page 8: Les Menus
Paramétrage de l'adresse DMX via un contrôleur. Une fois que vous avez activé cette fonction (ON) vous pouvez adresser votre DIGIHEAD-36 via un contrôleur DMX. L'adressage se fait grâce aux 3 premiers canaux du contrôleur. -
Page 9: Le Menu Set
Inversion du mouvement PAN. Inversion du mouvement TILT. Activation du mode 16 bits : La DIGIHEAD-36 dispose de 2 canaux supplémentaires en 16 bits : Réglage fin du PAN et réglage fin du TILT. Réglage de l’amplitude du mouvement PAN (valeurs en degrés). -
Page 10: Le Menu Adju
Dans ce menu vous verrouillez l'appareil pour régler la focale et vous réalisez des tests sur chaque canal. Réglage de la focale : Lorsque cette action est sur ON, la DIGIHEAD-36 se positionne à 90° pour permettre le réglage de la focale. -
Page 11: Le Menu Edit
DIGIHEAD 36 - Lyre DMX LED 1W RGB Very Bright 7.4 - Le menu EDIT Ce menu vous permet d'éditer la séquence interne qui se déclenche avec la commande RUN du menu MODE. Nombre de scènes de la séquence. Vous disposez de 48 scènes libres. Si vous sélectionnez S-07, la séquence comportera 7 scènes. -
Page 12: Les Canaux Dmx Et Leurs Fonctions
DIGIHEAD 36 - Lyre DMX LED 1W RGB Very Bright 8 - Les canaux DMX et leurs fonctions Canal 1: Rainbow Effet 0 - 7 Pas de fonction 8 - 231 Rainbow 232 - 225 Enchaînement des couleurs à vitesse croissante Canal 2 : Rouge Effet 0 - 255... -
Page 13: Les Messages D'erreur
DIGIHEAD 36 - Lyre DMX LED 1W RGB Very Bright Canal 9 : Reset et programmes internes Effet 0 - 79 Pas de fonction 80 - 99 Reset des moteurs 100 - 119 Programme 1 120 - 139 Programme 2 140 - 159 Programme 3 160 - 179... -
Page 14: Caractéristiques Techniques
DIGIHEAD 36 - Lyre DMX LED 1W RGB Very Bright 10 - Caractéristiques techniques - Alimentation : 230V - 50Hz/60Hz - Consommation : 135 W - Canaux DMX : 12 en 16 bits ; 10 en 8 bits - Connexion DMX-512 : XLR 3 broches - 2 micro moteurs - Poids :... - Page 15 DIGIHEAD 36 - Lyre DMX LED 1W RGB Very Bright 12 - Notes Page 15...
- Page 16 La société CONTEST® apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
