MVH 930

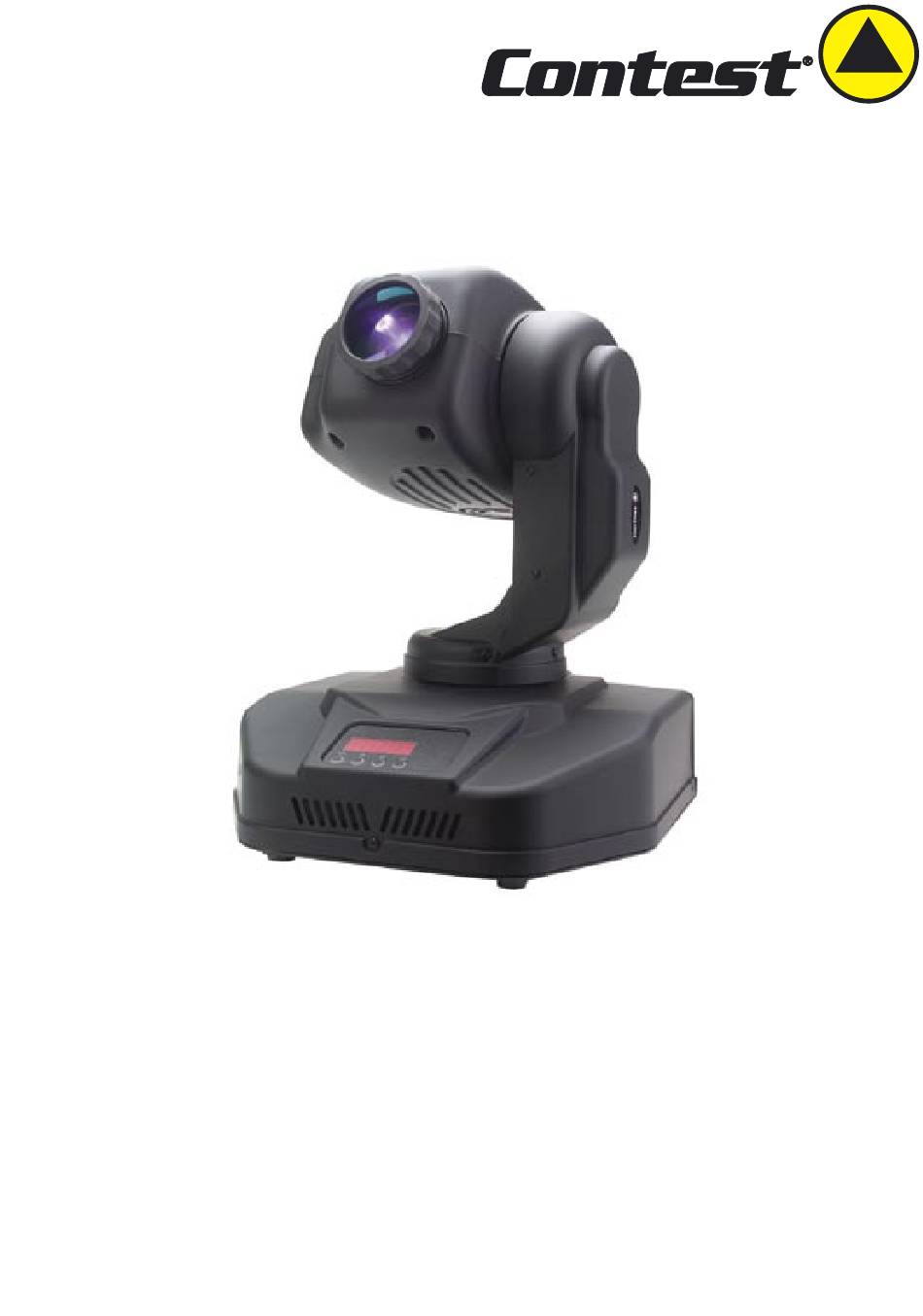

Professional moving head with six rotating gobos and eight colors
GUIDE DE L'UTILISATEUR
8211 - Version 1.1 Octobre 2005

Publicité

Table des Matières
loading

Sommaire des Matières pour Contest MVH 930

  • Page 1 MVH 930 Professional moving head with six rotating gobos and eight colors GUIDE DE L’UTILISATEUR 8211 - Version 1.1 Octobre 2005...
  • Page 2: Instructions De Sécurité

    MVH 930 - Lyre DMX MSD250 à 6 gobos rotatifs et 8 couleurs 1 - Instructions de sécurité • Toute personne ayant à faire avec le montage, la mise en service, le maniement et l'entretien de cet appareil doit être suffisamment qualifiée et suivre les instructions contenues dans ce mode d'emploi.
  • Page 3: Bras Oscillant

    évenements. La MVH 930 est une Lyre DMX prévue pour une lampe MSD 250 Watts. Outre les mouvements PAN et TILT, cette lyre possède six gobos rotatifs et huit couleurs.
  • Page 4: Mise En Place De La Lampe

    • N’ouvrir l’appareil qui si la température de la lampe est égal à la température ambiente. Les lampes à décharge s’allument à l’aide d’un dispositif d’allumage et de ballasts. La MVH 930 dispose de ce dispositif. Lorsque la lampe est chaude, elle ne peut se rallumer. Il faut attendre que sa température descende pour qu’elle se rallume.
  • Page 5: Utilisation

    MVH 930 - Lyre DMX MSD250 à 6 gobos rotatifs et 8 couleurs 5 - Utilisation L’accès aux fonctions de la lyre se fait par le tableau de contrôle. En appuyant trois secondes sur la touche MODE (l’affichage clignote), on accède aux différents menus: MODE - LAMP - SET - ADJU - TIME - EDIT par les touches UP et DOWN.
  • Page 6 MVH 930 - Lyre DMX MSD250 à 6 gobos rotatifs et 8 couleurs RUN - Avec la fonction RUN, on permet à la lyre de fonctionner en mode autonome. Appuyer sur la touche MODE. Avec les touches UP et DOWN, choisir le sous menu RUN et valider avec la touche ENTER.
  • Page 7 MVH 930 - Lyre DMX MSD250 à 6 gobos rotatifs et 8 couleurs 5-3 Menu SET Permet d’accéder aux fonctions RPAN - RTIL - 16BI - REST - LODA - VER. Pour avoir accès au menu SET, appuyer sur MODE et valider avec ENTER.
  • Page 8 MVH 930 - Lyre DMX MSD250 à 6 gobos rotatifs et 8 couleurs 5-5 Menu TIME Ce menu permet d’accéder aux fonctions MAT 1 - LAT 1 - CLMT - CLLT. Pour avoir accès au menu TIME, appuyer sur MODE et valider avec ENTER. Avec les touches UP et DOWN, choisir le menu TIME et valider avec la touche ENTER.
  • Page 9: Valeurs Dmx Des Canaux

    Le controleur ne permet pas de prendre la main en temps réel dans ce menu mais uniquement de programmer des scènes et de les enregistrer dans la base. 6 - Valeurs DMX des Canaux La MVH 930 dispose de 10 canaux DMX en 16 bits (valeur par défaut). Canal 1 - couleurs 0-13...
  • Page 10 MVH 930 - Lyre DMX MSD250 à 6 gobos rotatifs et 8 couleurs Canal 3 - Rotation Gobos Fonctions 0-127 Positionnement du gobo. 128-187 Rotation sens horaire des gobos de rapide vers lent. 188-193 Pas de rotation. 194-255 Rotation anti horaire des gobos de rapide vers lent.
  • Page 11: Messages D'erreur

    MVH 930 - Lyre DMX MSD250 à 6 gobos rotatifs et 8 couleurs Canal 8 - Fonctions spécifiques Fonctions 0-19 Changement de couleur normal 20-39 Changement des couleur aléatoire. 40-59 Allumage de la lampe. 60-79 Extinction de la lampe. 80-99 Re initialisation des moteurs.
  • Page 12: Spécifications Techniques

    MVH 930 - Lyre DMX MSD250 à 6 gobos rotatifs et 8 couleurs 03Er : Erreur de positionnement de la ROUE DE ROTATION DE GOBOS. Ce message d'erreur apparaît en cas de malfonction du circuit d'indexation magnétique. Ceci veut dire que soit la photodiode est défectueuse, soit l'aimant manque, soit le moteur pas à pas est défectueux (ou son circuit de commande).
