Manuels Connexes pour Contest DIM 620
Sommaire des Matières pour Contest DIM 620

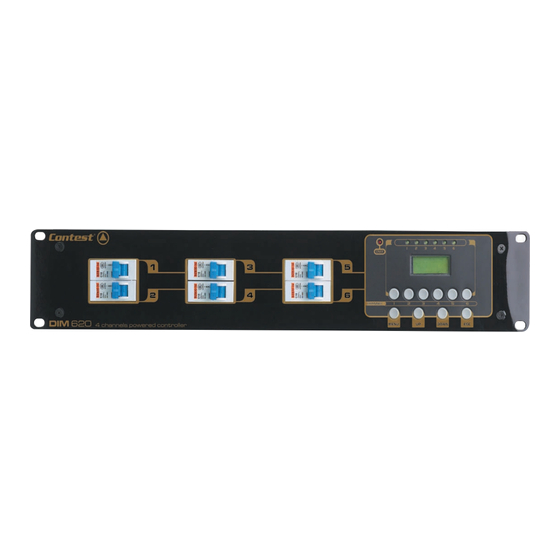

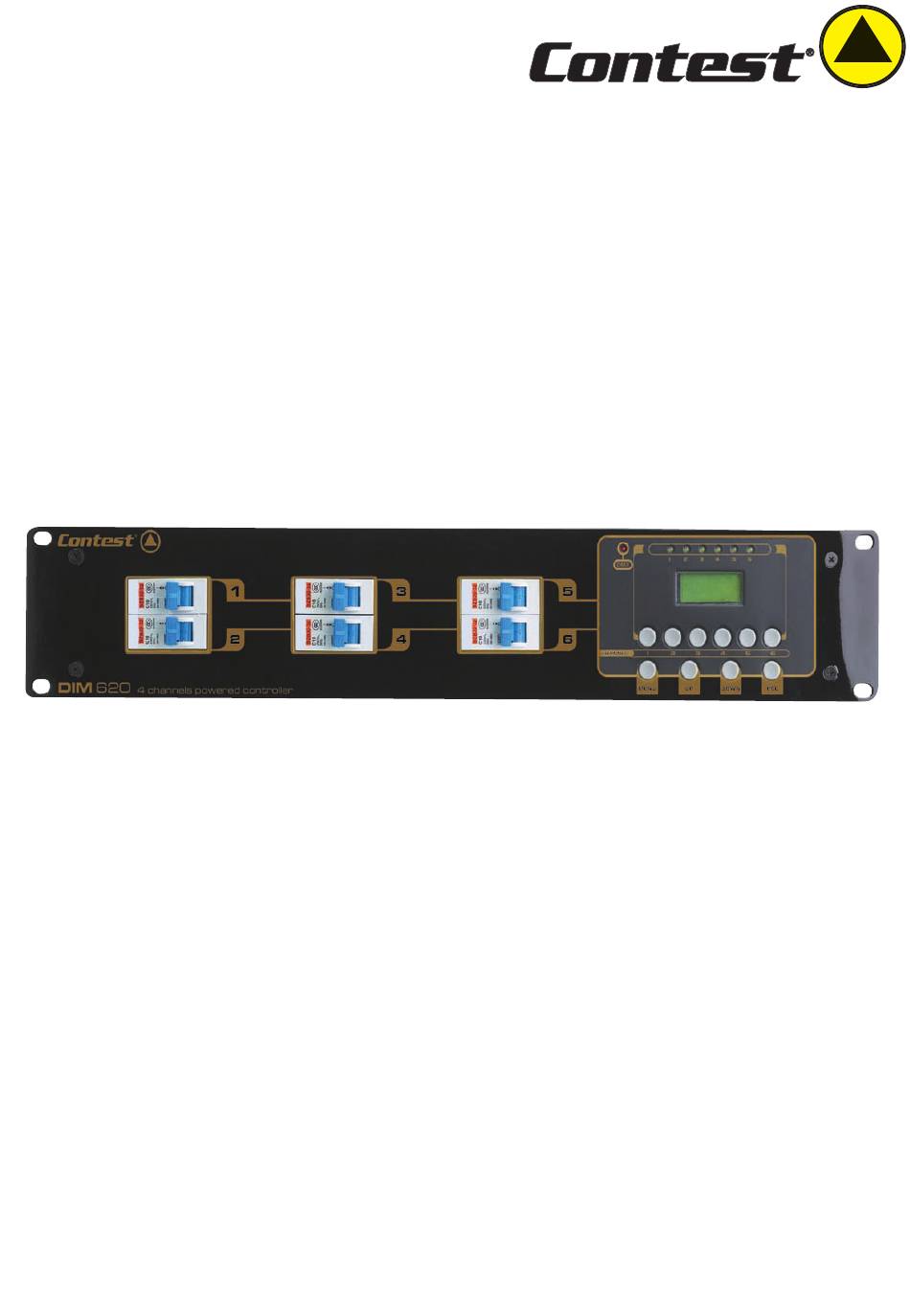

- Page 1 DIM 620 6 Channels DMX & analog dimmer pack GUIDE DE L’UTILISATEUR 7130 - Version 1 - décembre 2004...
-
Page 2: Instructions De Sécurité
DIM 620 - Bloc de puissance DMX 512 - 6X2000W 1 - Instructions de sécurité • Toute personne ayant à faire avec le montage, la mise en service, le maniement et l'entretien de cet appareil doit être suffisamment qualifiée et suivre les instructions contenues dans ce mode d'emploi. -
Page 3: Description Des Commandes
2 - Introduction Nous vous remercions d'avoir choisi le bloc de puissance DIM 620. Vous pos sé dez main te nant un appareil de grande qualité, qui saura, nous en som mes persuadés, ajouter de l'éclat lors de vos soi rées, animations et autres évenements. -
Page 4: Face Arrière
Ground 6 - Fonctionnement Lorsque le DIM 620 est sous tension, l'affi cheur indique la version du logiciel puis le menu de démarrage apparaît. Le menu de démarrage est constitué de barres indiquant le niveau de chaque canal. 6.1 Réglage manuel de chaque canal: Appuyer sur le bouton correspondant au canal à... -
Page 5: Réglage Manuel De Tous Les Canaux
DIM 620 - Bloc de puissance DMX 512 - 6X2000W 6.2 Réglage manuel de tous les canaux: Si aucun canal n'est sélectionné et que les touches UP et DOWN sont utilisées pour modifi er l'intensité, tous les canaux subironts la même variation. -
Page 6: Réglage De L'adressage Dmx
2 - Appuyer sur la touche MENU pour accéder aux sous-menus et sélectionner avec les touches UP et DOWN, une des options suivantes: - [Block] : Le DIM 620 est assigné avec une seule adresse. Les six canaux sont assignés les uns à la suite des autres - [Single] : Chaque canal est adressé... -
Page 7: Câblage En Monophasé
7.1 Câblage en monophasé Comme vous le montre la fi gure ci-après, lorsque vous alimentez le DIM 620 en monophasé, vous devez ponter les trois borniers d’alimentation et y connecter la phase. Par contre, il n’est pas nécessaire de ponter les borniers marqués N. -
Page 8: Câblage En Triphasé
Dmx: Fiches XLR mâle 3 broches/Din 8 broches pour le 0-10V La société CONTEST apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
