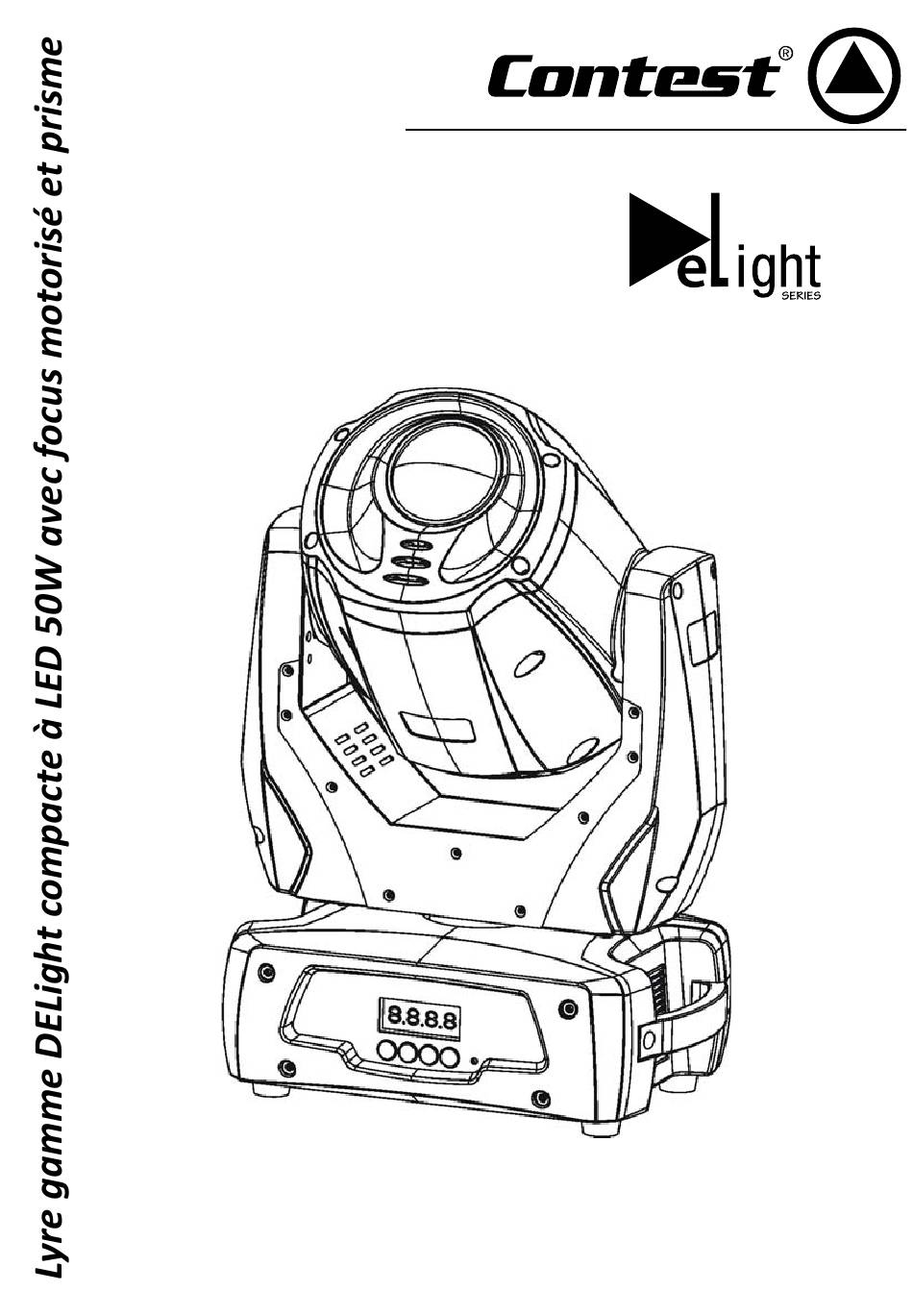

- Page 1 GUIDE DE L’UTILISATEUR 9814 - Version 1.0 Juillet 2010 Cette version concerne les numéros de série 9814 1008 0001 à 9814 1008 0100...
- Page 2 EVA - Lyre gamme DELight compacte à LED 50W avec focus motorisé et prisme Page 2...
-
Page 3: Instructions De Sécurité
EVA - Lyre gamme DELight compacte à LED 50W avec focus motorisé et prisme 1 - Instructions de sécurité 1.1 - Symboles utilisés Le symbole CAUTION signale un risque de L e sy m b o l e I M P O RTA N T s i g n a l e u n e dégrada on du produit. -
Page 4: Instructions Et Recommandations
EVA - Lyre gamme DELight compacte à LED 50W avec focus motorisé et prisme 1.2 - Instructions et recommandations 1 - Lisez les instruc ons: il est conseillé de bien lire toutes les 10 - Alimenta on électrique : Ce produit fonc onne seulement instruc ons d’u lisa on et de fonc onnement avant l’u lisa on sur le voltage indiqué... -
Page 5: Caractéristiques
EVA - Lyre gamme DELight compacte à LED 50W avec focus motorisé et prisme 2 - Introduction Nous vous remercions d’avoir choisi la lyre EVA. Vous possédez maintenant un appareil de grande qualité, puissant et intelligent, qui saura de par ses multiples possibilités donner de l’éclat à vos soirées, animations, concerts... 3 - Caractéristiques •... -
Page 6: Installation Des Systèmes Quick-Lock
EVA - Lyre gamme DELight compacte à LED 50W avec focus motorisé et prisme 9 - Sortie DMX sur XLR 3 broches 10 - Entrée DMX sur XLR 3 broches 11 - Sortie DMX sur XLR 5 broches 12 - Entrée DMX sur XLR 5 broches 13 - Interrupteur de mise sous tension 14 - fusible Fusible : 1A - 250V ;... -
Page 7: Câblage Et Adressage
EVA - Lyre gamme DELight compacte à LED 50W avec focus motorisé et prisme 6 - Câblage et adressage Branchement de la télécommande DMX : Branchez la prise femelle de votre câble XLR à la sortie XLR de votre télécommande DMX et la prise mâle à l’entrée de la lyre. -
Page 8: Les Menus
EVA - Lyre gamme DELight compacte à LED 50W avec focus motorisé et prisme 7 - Les Menus Les menus de la EVA permettent de configurer l'appareil afin d'adapter son fonctionnement aux différents types d'utilisation. L'accès au menu principal se fait en appuyant sur la touche MODE / ESC. Pour vous déplacer dans les sous-menus, utilisez les touches UP et DOWN. -
Page 9: Le Menu Set
EVA - Lyre gamme DELight compacte à LED 50W avec focus motorisé et prisme Affichage des valeurs DMX et Inversion de l'afficheur Affichage de la valeur DMX de chaque canal Inversion de l'affichage (180°) Extinction automatique de l’afficheur Verrouillage du clavier Le clavier peut être déverrouillé... -
Page 10: Le Menu Set (Suite)
EVA - Lyre gamme DELight compacte à LED 50W avec focus motorisé et prisme 7.2 Le menu SET (suite) Délais avant l'arrêt des moteur et de la LED en cas d'absence de signal DMX Ce délais est réglable de 1 minute à 99 minutes Vous pouvez aussi annuler cette fonction en sélectionnant la valeur "OFF". -
Page 11: Le Menu Edit
EVA - Lyre gamme DELight compacte à LED 50W avec focus motorisé et prisme 7.5 Le menu EDIT Ce menu vous permet d'éditer la séquence interne qui se déclenche avec la commande RUN du menu MODE. Nombre de scènes de la séquence. Vous disposez de 48 scènes libres. Si vous sélectionnez S-07, la séquence comportera 7 scènes. -
Page 12: Les Canaux Dmx Et Leurs Fonctions
EVA - Lyre gamme DELight compacte à LED 50W avec focus motorisé et prisme 8 - Les canaux DMX et leurs fonctions CANAL 1 : Roue de couleurs 000 - 014 Ouvert / Blanc 015 - 029 Couleur 1 = Vert clair 030 - 044 Couleur 2 = Bleu 045 - 059... -
Page 13: Canal 3 : Indexa On Et Rota On Des Gobos
EVA - Lyre gamme DELight compacte à LED 50W avec focus motorisé et prisme CANAL 3 : Indexa on et rota on des gobos 000 - 127 Indexa on des gobos 128 - 189 Rota on des gobos dans le sens horaire : De rapide vers lent 190 - 193 Pas de rota on 194 - 255... - Page 14 EVA - Lyre gamme DELight compacte à LED 50W avec focus motorisé et prisme CANAL 7 : Prisme rota f à 3 face es, prisme/ Gobo macros 000 - 031 Ouvert 032 - 063 Prisme 3 face es 064 - 095 Prisme 3D 096 - 127 Frost...
- Page 15 EVA - Lyre gamme DELight compacte à LED 50W avec focus motorisé et prisme CANAL 10 : Shu er et Strobe 000 - 031 LED éteinte 032 - 063 LED allumée 064 - 095 Eff et Strobe de lent vers rapide 096 - 127 LED allumée 128 - 159...
-
Page 16: Les Gobos Interchangeables Et Les Couleurs
EVA - Lyre gamme DELight compacte à LED 50W avec focus motorisé et prisme CANAL 13 : Mouvement PAN 16 bits* 000 - 255 Réglage fi n du mouvement PAN CANAL 14 : Mouvement TILT 16 bits* 000 - 255 Réglage fi... -
Page 17: Remplacement Des Gobos
EVA - Lyre gamme DELight compacte à LED 50W avec focus motorisé et prisme 9.3 Remplacement des gobos Chaque gobo est monté dans une cage supportant l’engrenage qui permet sa rotation. Chaque cage est démontable séparément pour faciliter le remplacement des gobos. Pour retirer une cage à... -
Page 18: Les Messages D'erreur
EVA - Lyre gamme DELight compacte à LED 50W avec focus motorisé et prisme 10 - Les messages d’erreur Quand vous allumez la lyre, elle fera tout d’abord une initialisation. Vous pourrez voir « XXEr » sur l’afficheur de votre lyre quand il y aura un problème avec un ou plusieurs canaux. Par exemple si vous avez un problème sur le canal 1 le message d’erreur sera alors «... -
Page 19: Ouverture Et Puissance Lumineuse
EVA - Lyre gamme DELight compacte à LED 50W avec focus motorisé et prisme 11 - Ouverture et puissance lumineuse Intensité (lux) 5192 1330 15° Distance (m) Diamètre (m) Ø 0,66 Ø 1,32 Ø 1,98 12 - Dimensions Page 19... - Page 20 La société CONTEST® apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
