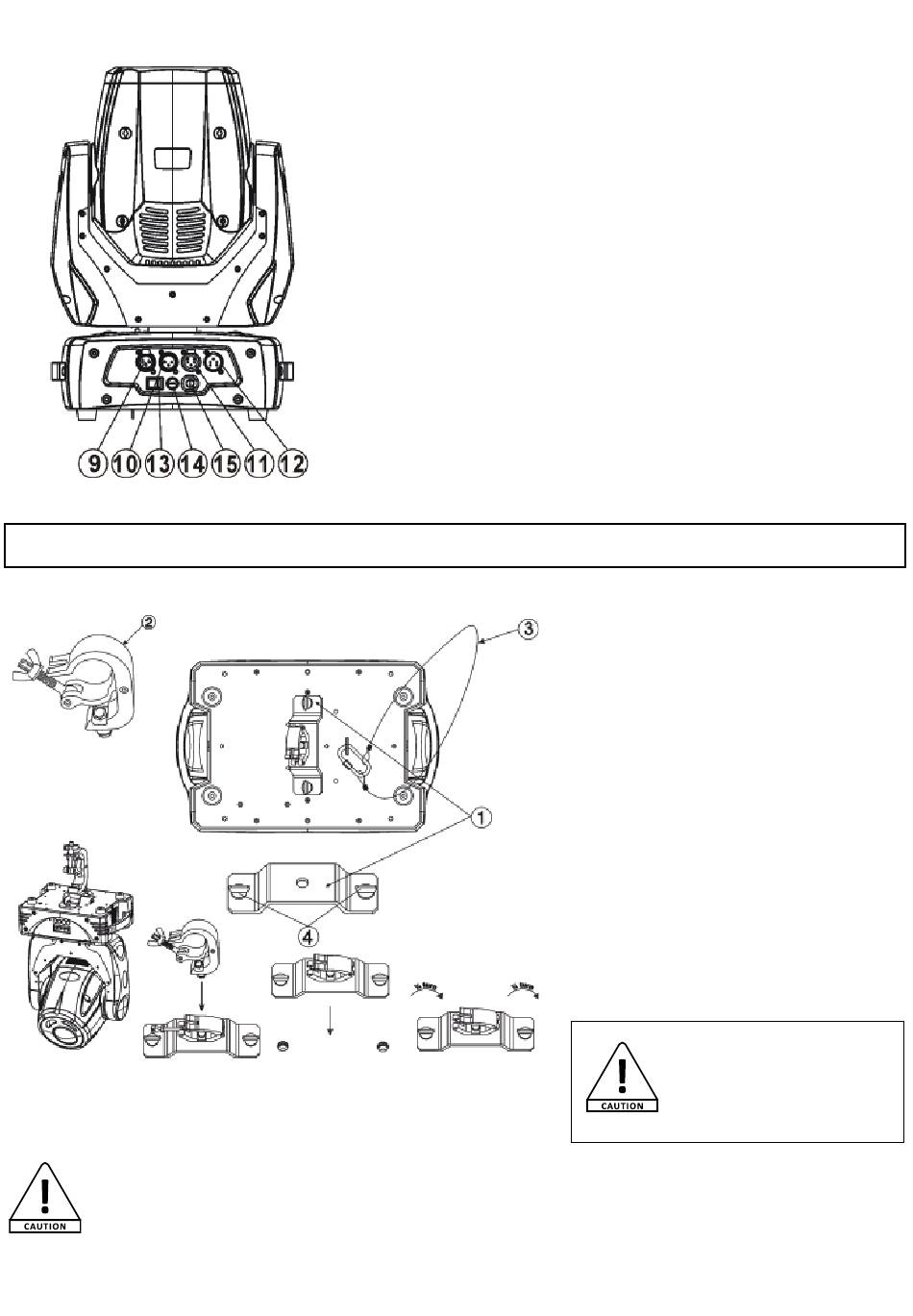

5 - Installation des systèmes Quick-Lock
1 : Support de crochet
2 : Crochet
3 : Elingue de sécurité
(Lors de l'installation dans un lieu public, la législation impose pour chaque appareil une double accroche de
sécurité. Ce système de sécurité doit supporter 10 fois le poids de l'appareil donc, pour la EVA vous devez prévoir
une élingue capable de supporter environ 110 Kg).
4 : Crochet Quart de tour (Quick-lock)
Page 6
9 - Sortie DMX sur XLR 3 broches
10 - Entrée DMX sur XLR 3 broches
11 - Sortie DMX sur XLR 5 broches
12 - Entrée DMX sur XLR 5 broches
13 - Interrupteur de mise sous tension
14 - fusible
Fusible : 1A - 250V ; 5 x 20 mm
15 - Entrée alimentation
La lyre EVA est fournie avec un système
QuickLock qui vous garanti des manipulations
rapides.
L'exemple ci-contre vous montre le principe
de montage d'une fixation Omega.
1 - Accrochez la fixation Omega ou un crochet
sur le système QuickLock.
2 - Positionnez l'ensemble Omega - QuickLock
dans les perçages situés sous la EVA.
3 - Tournez les deux papillons du système
QuickLock d'un quart de tour.
ATTENTION !
Veillez au bon serrage du
point d'accroche.
Il est obligatoire d'installer
une élingue de sécurité.
