Sommaire des Matières pour Contest le club CYCLONE-80

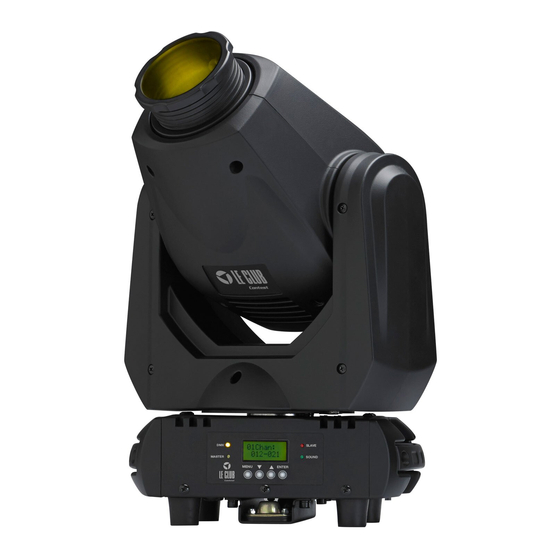

- Page 1 LY R E S P OT À L E D 8 0 W CYCLONE-80 GUIDE DE L’UTILISATEUR 10175 - Version 1 Avril 2014...
- Page 2 Seuls les services techniques compétents et reconnus par jamais les capots. Il n’y a aucune pièce réparable par l’utilisateur à l’intérieur. CONTEST sont habilités à réaliser la maintenance de cet appareil. Contactez un service technique compétent pour la maintenance de cet appareil.
- Page 3 Cyclone-80 - Lyre spot à LED 80W Français 2 - Caractéristiques Sources lumineuses Mouvements › LED 80W CW - 50 000 heures (estimé) › Mouvement Pan et Tilt de l’ensemble › Double lentille à focus manuel › Amplitude : Pan 540° - Tilt 270° ›...
- Page 4 Cyclone-80 - Lyre spot à LED 80W Français 3 - Description des panneaux LEDs indicatrices Sortie alimentation Ces 4 LEDs indiquent les différents modes de fonctionnement Permet de relier le projecteur à un autre projecteur avec un de l’appareil. cordon IEC mâle/femelle. Vous pouvez relier jusqu’à...
- Page 5 Cyclone-80 - Lyre spot à LED 80W Français 4 - Le menu interne 4.1 - Arborescence du menu et description des fonctions A la mise sous tension, la lyre effectue une initialisation des positions de chaque moteur. Durant cette phase l’afficheur indique Une fois l’initialisation terminée, l’afficheur indique et vous pouvez alors accéder au menu en appuyant sur MENU ou ENTER.
- Page 6 Cyclone-80 - Lyre spot à LED 80W Français 4.1 - Arborescence du menu et description des fonctions (suite et fin) MENU UP et DOWN Action ENTER Active l’inversion du mouvement PAN lorsque les modes esclave et show sont actifs ou en Validation du mode DMX.
- Page 7 Cyclone-80 - Lyre spot à LED 80W Français 4.2 - Réglage des positions d’origine Après avoir effectué sont initialisation la lyre cale ses moteurs sur leurs positions initiales. Vous pouvez agir sur ces positions et les régler de sorte qu’elles correspondent mieux à vos attentes. Pour ce faire, lorsque que vous êtes sur le menu DMX Address, appuyez plus de 3 secondes sur la touche ENTER.
- Page 8 Cyclone-80 - Lyre spot à LED 80W Français 5 - Les différents modes DMX Dès qu’un signal DMX est présent sur l’entrée DMX IN, la lyre passe automatiquement en mode DMX. 5.1 - Mode 1 canal Canaux Valeurs Action 000 - 007 Black-out 008 - 069 Show 1...
- Page 9 Cyclone-80 - Lyre spot à LED 80W Français 5.2 - Mode 9 canaux (suite et fin) Canaux Valeurs Action Roue de couleurs (Mode Split) (suite) 083 - 089 Bleu + Magenta 090 - 097 Magenta 098 - 104 Magenta + Bleu ciel 105 - 112 Bleu ciel Mode Split...
- Page 10 Cyclone-80 - Lyre spot à LED 80W Français 5.3 - Mode 15 canaux Canaux Valeurs Action 000 - 255 Mouvement PAN 000 - 255 Mouvement PAN fin 000 - 255 Mouvement TILT 000 - 255 Mouvement TILT fin 000 - 255 Vitesse des mouvement PAN et TILT Macros PAN et Tilt 000 - 007...
- Page 11 Cyclone-80 - Lyre spot à LED 80W Français 5.3 - Mode 15 canaux (suite) Roue de couleurs (Mode normal) 000 - 014 Blanc (ouvert) 015 - 028 Rouge 029 - 042 Orange 043 - 056 Jaune 057 - 070 Vert 071 - 084 Bleu Mode Normal...
- Page 12 Cyclone-80 - Lyre spot à LED 80W Français 5.3 - Mode 15 canaux (suite et fin) Prisme 000 - 007 Pas de fonction 008 - 255 Prisme Rotation du Prisme 000 - 127 Indexation de 0 à 360° 128 - 189 Rotation dans le sens des aiguilles d’une montre de lent vers rapide 190 - 193 Pas de rotation...
- Page 13 Cyclone-80 - Lyre spot à LED 80W Français 6 - Câblage et adressage DMX en fonction de chaque mode Appareil 1 Appareil 2 Appareil 3 Appareil 4 Console DMX Mode DMX Adresse appareil 1 Adresse appareil 2 Adresse appareil 3 Adresse appareil 4 1 canal 9 canaux...
- Page 14 Cyclone-80 - Lyre spot à LED 80W Français 8 - Les gobos et les couleurs Page 14...
- Page 15 Cyclone-80 - Lyre spot à LED 80W Français 9 - Notes Page 15...
- Page 16 La société CONTEST® apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
