- Page 1 COLORTAPE POWTAPE CTLTAPE GUIDE DE L’UTILISATEUR 9582/9583/9584 - Version 1.0 Décembre 2009...
-
Page 2: Instructions De Sécurité
à proximité. Seuls les services techniques compétents et reconnus par Hitmusic sont habilités à réaliser la ATTENTION : Seul le COLORTAPE peut être utilisé maintenance de cet appareil. Les gestes courants en extérieur. d’entretien doivent respecter les précautions de ce manuel. -
Page 3: Instructions Et Recommandations
COLORTAPE/POWTAPE/CTLTAPE - Système de ruban à LED 1.3 - Instructions et recommandations 10 - Alimentation électrique : Ce produit fonctionne seulement 1 - Lisez les instructions : Il est conseillé de bien lire toutes les sur le voltage indiqué sur une étiquette au dos de instructions d’utilisation et de fonctionnement avant l’utilisation... -
Page 4: Zone De Coupe

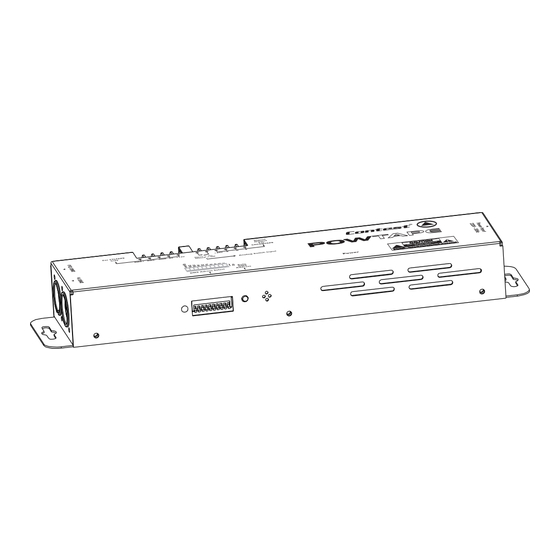

3-2 : Intallation Retirez le film protecteur de la partie autocollante. Positionnez le COLORTAPE. Raccordez le COLORTAPE au boîtier de puissance POWTAPE (décrit plus loin dans ce manuel) 3-3 : Caractéristique techniques Longueur : Section minimum de 16.5 cm (5 LEDs) - Page 5 COLORTAPE/POWTAPE/CTLTAPE - Système de ruban à LED 3 - POWTAPE 3-1 : Description Le POWTAPE est le boîtier de puissance qui permet d’alimenter le ruban à LED COLORTAPE. Il permet d’alimenter 5 m de ruban 1 - Entrée alimentation 7 - LED Raccordez ici le câble d’alimentation secteur fourni.
- Page 6 COLORTAPE/POWTAPE/CTLTAPE - Système de ruban à LED 3-2 : Modes de contrôle 3-2-1 : Via les dipswitches Position des dipswitches Mode Master 2 3 4 5 6 7 8 9 10 2 3 4 5 6 7 8 9 10...
- Page 7 COLORTAPE/POWTAPE/CTLTAPE - Système de ruban à LED 3-2-3 : Mode Master / Slave Le mode Master / Slave permet de synchroniser jusqu’à 18 POWTAPE sans contrôleur DMX. Dans ce mode le premier appareil pilote les suivants et permet, soit de manière autonome, soit sur le rythme de la musique, de réaliser des show lumineux synchrones.
- Page 8 COLORTAPE/POWTAPE/CTLTAPE - Système de ruban à LED 4-2 : Modes opératoires Le CTLTAPE possède deux modes de fonctionnement distincts accessibles par deux combinaisons de touches différentes : b - le mode RGB1 : C’est le mode par défaut, il n’y a rien à paramétrer. Dans ce mode de fonctionnement, deux fonctions distinctes en fonction de la position du bouton Fade/Color.
-
Page 9: Raccordement Des Éléments Entre-Eux
COLORTAPE/POWTAPE/CTLTAPE - Système de ruban à LED 4-3 : Dimensions d’encastrement du CTLTAPE 33,5 17,4 5 - Raccordement des éléments entre-eux +12V 6-1 : Raccordement du LEDCOLOR sur le POWTAPE COLORTAPE CABLE DATA- ATA+ CAT5 +24V Note : La puissance maximale de 5 m de ruban à LED est de 32W, vous pouvez donc utiliser un câble quatre conducteurs de 0,5... - Page 10 COLORTAPE/POWTAPE/CTLTAPE - Système de ruban à LED 5-2 : Raccordement du CTLTAPE sur le POWTAPE Le CTLTAPE est un boîtier de commande DMX mural. Sa mise en oeuvre s’effectue comme un équipement électrique standard et il permet de piloter le boîtier de puissance POWTAPE.
-
Page 11: Mode Opératoire
COLORTAPE/POWTAPE/CTLTAPE - Système de ruban à LED 6 - Annexes 6-1 - Câblage DMX Si vous utilisez une télécommande DMX pour contrôler vos appareils, vous devez relier vos appareils via les fiches XLR. Dans le cas d’une boucle DMX de grande longueur (plus de 100 m) il est recommandé d’utiliser un circuit bouchon (Résistance de 120 Ohm entre les bornes 2 et 3 d’une fiche XLR). - Page 12 La société CONTEST® apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
