Manuels Connexes pour Contest CYCLONE-120R
Sommaire des Matières pour Contest CYCLONE-120R

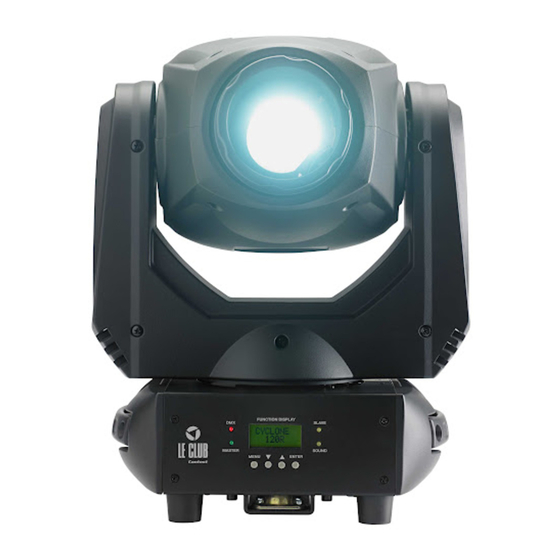

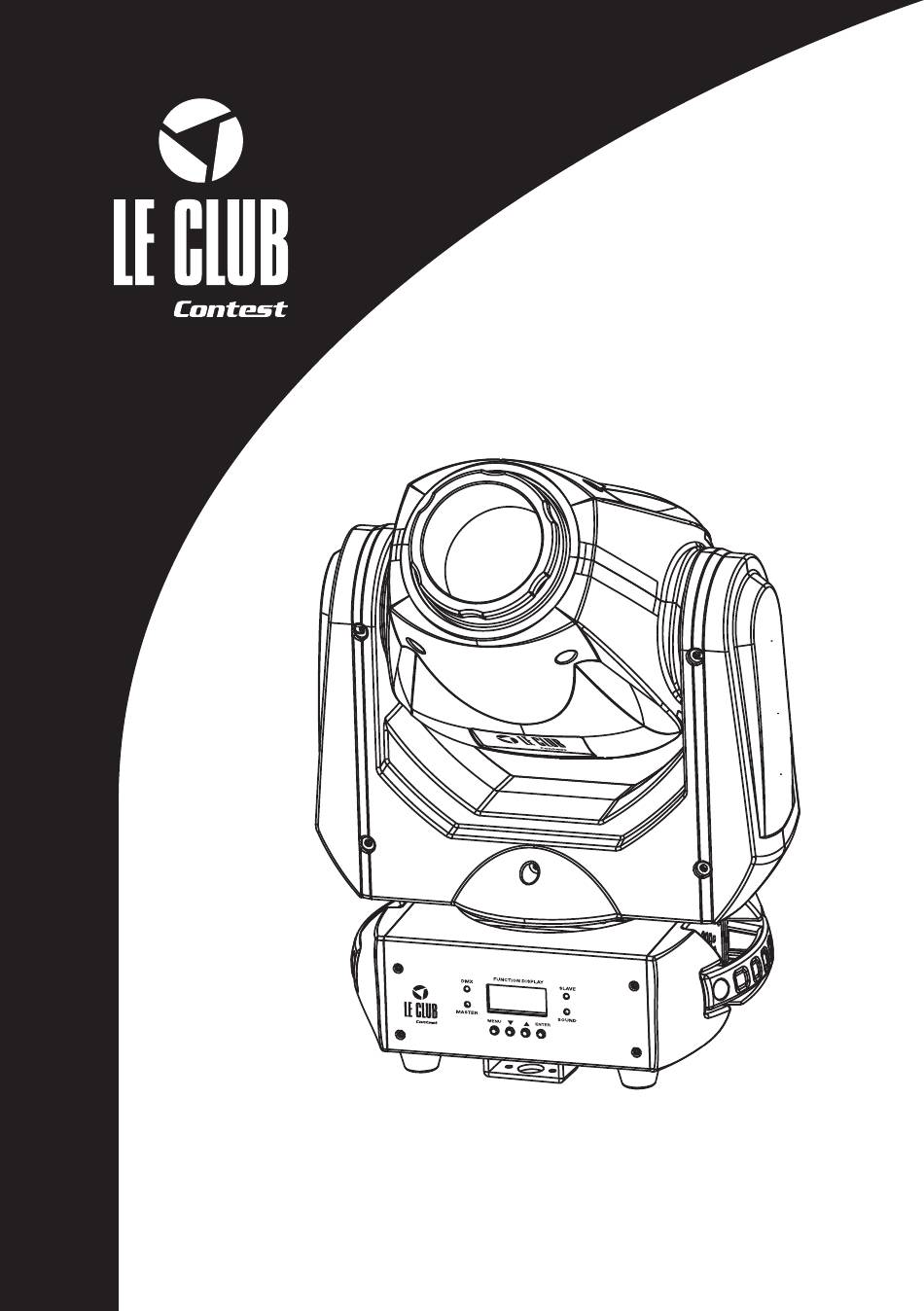

- Page 1 LY R E S P OT À L E D 1 2 0 W CYCLONE-120R GUIDE DE L’UTILISATEUR 10402 - Version 1 / 10-2015...
-
Page 2: Instructions De Sécurité
Seuls les services techniques compétents et reconnus par jamais les capots. Il n’y a aucune pièce réparable par l’utilisateur à l’intérieur. CONTEST sont habilités à réaliser la maintenance de cet appareil. Contactez un service technique compétent pour la maintenance de cet appareil. -
Page 3: Caractéristiques
Cyclone-120R - Lyre spot à LED 120W Français 2 - Caractéristiques Sources lumineuses Mouvements › LED 120W CW - 50 000 heures (estimé) › Mouvement Pan et Tilt de l’ensemble › Double lentille à focus manuel › Amplitude : Pan 540° - Tilt 270°... -
Page 4: Description Des Panneaux
Cyclone-120R - Lyre spot à LED 120W Français 3 - Description des panneaux 9 10 LEDs indicatrices Sortie alimentation Ces 4 LEDs indiquent les différents modes de fonctionnement Permet de relier le projecteur à un autre projecteur avec un de l’appareil. -
Page 5: Le Menu Interne
Cyclone-120R - Lyre spot à LED 120W Français 4 - Le menu interne 4.1 - Arborescence du menu et description des fonctions A la mise sous tension, la lyre effectue une initialisation des positions de chaque moteur. Durant cette phase l’afficheur indique Une fois l’initialisation terminée, l’afficheur indique... -
Page 6: Arborescence Du Menu Et Description Des Fonctions (Suite Et Fin)
Cyclone-120R - Lyre spot à LED 120W Français 4.1 - Arborescence du menu et description des fonctions (suite et fin) MENU UP et DOWN Action ENTER Permet de régler le sensibilité du micro pour le mode sonore. Validation du Sur la valeur 000, le micro est désactivé. -
Page 7: Réglage Des Positions D'origine
Cyclone-120R - Lyre spot à LED 120W Français 4.2 - Réglage des positions d’origine Après avoir effectué sont initialisation la lyre cale ses moteurs sur leurs positions initiales. Vous pouvez agir sur ces positions et les régler de sorte qu’elles correspondent mieux à vos attentes. -
Page 8: Les Différents Modes Dmx
Cyclone-120R - Lyre spot à LED 120W Français 5 - Les différents modes DMX Dès qu’un signal DMX est présent sur l’entrée DMX IN, la lyre passe automatiquement en mode DMX. 5.1 - Mode 1 canal Canaux Valeurs Action 000 - 007... -
Page 9: Mode 10 Canaux A (Suite Et Fin)
Cyclone-120R - Lyre spot à LED 120W Français 5.2 - Mode 10 canaux A (suite et fin) Canaux Valeurs Action Roue de couleurs (Mode Split) (suite) 083 - 089 Bleu + Magenta 090 - 097 Magenta 098 - 104 Magenta + Bleu ciel... -
Page 10: Mode 10 Canaux B : Compatible Avec La Cyclone
Cyclone-120R - Lyre spot à LED 120W Français 5.3 - Mode 10 canaux B : compatible avec la Cyclone-80 Canaux Valeurs Action 000 - 255 Mouvement PAN 000 - 255 Mouvement TILT 000 - 255 Dimmer général Strobe 000 - 007... -
Page 11: Mode 10 Canaux B : Compatible Avec La Cyclone-80 (Suite)
Cyclone-120R - Lyre spot à LED 120W Français 5.3 - Mode 10 canaux B : compatible avec la Cyclone-80 (suite) Canaux Valeurs Action Roue de gobos 000 - 007 Ouvert 008 - 015 Gobo 1 016 - 023 Gobo 2... -
Page 12: Mode 16 Canaux
Cyclone-120R - Lyre spot à LED 120W Français 5.4 - Mode 16 canaux Canaux Valeurs Action 000 - 255 Mouvement PAN 000 - 255 Mouvement PAN fin 000 - 255 Mouvement TILT 000 - 255 Mouvement TILT fin Vitesse des mouvement PAN et TILT... -
Page 13: Mode 16 Canaux (Suite)
Cyclone-120R - Lyre spot à LED 120W Français 5.4 - Mode 16 canaux (suite) Canaux Valeurs Action Roue de couleurs (Mode normal) 000 - 014 Blanc (ouvert) 015 - 028 Rouge 029 - 042 Orange 043 - 056 Jaune 057 - 070... -
Page 14: Mode 16 Canaux (Suite Et Fin)
Cyclone-120R - Lyre spot à LED 120W Français 5.4 - Mode 16 canaux (suite et fin) Canaux Valeurs Action Rotation des gobos 000 - 127 Indexation des gobos de 0° à 360° 128 - 189 Rotation des gobo dans le sens horaire... -
Page 15: Câblage Et Adressage Dmx En Fonction De Chaque Mode
Cyclone-120R - Lyre spot à LED 120W Français 6 - Câblage et adressage DMX en fonction de chaque mode Appareil 1 Appareil 2 Appareil 3 Appareil 4 Console DMX Mode DMX Adresse appareil 1 Adresse appareil 2 Adresse appareil 3... - Page 16 être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel. ® Pour bénéficier des dernières informations et mises à jour sur les produits CONTEST connectez-vous sur www.contest-lighting.com CONTEST ®...
